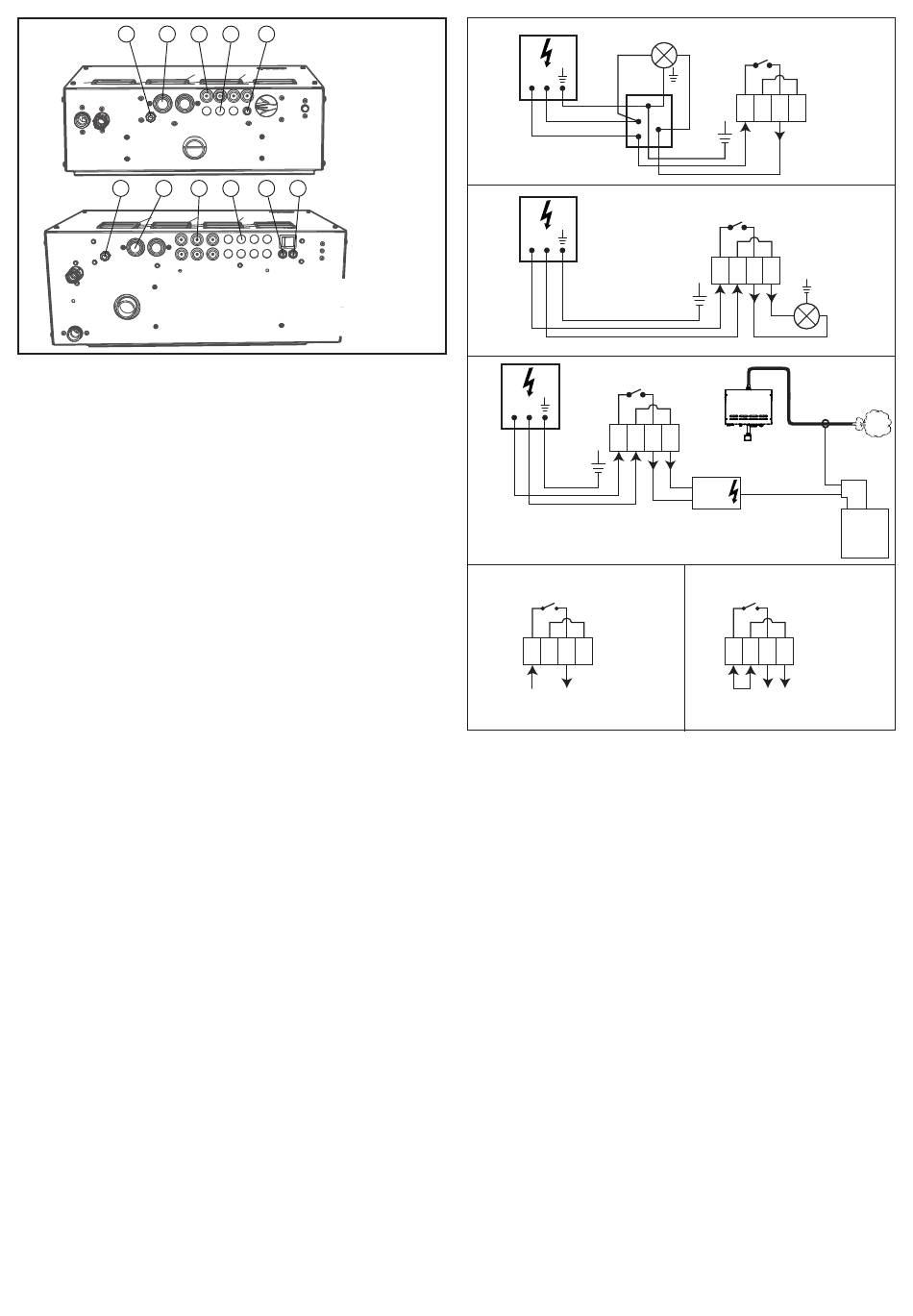

Afbeelding 38 Doorvoeren en zekeringen
Steam Home (Afbeelding 38)
1.
Connector met trekontlasting voor kabel naar door motor
aangedreven kogelafsluiter
2.
Connector met trekontlasting voor netvoedingskabel
3.
Doorvoer voor bedieningspaneel, temperatuursensor, enz.
die met snelkoppelingen worden aangesloten op de print-
plaat.
4.
Ruimte bedoeld voor AUX en verlichting connector voor
trekontlasting
5.
Zekering voor verlichting (max. 1 A)
Steam Commercial (Afbeelding 38)
1.
Connector met trekontlasting voor kabel naar door motor
aangedreven kogelafsluiter
2.
Connector met trekontlasting voor netvoedingskabel
3.
Doorvoer voor bedieningspaneel, temperatuursensor, enz.
die met snelkoppelingen worden aangesloten op de print-
plaat.
4.
Ruimte bedoeld voor AUX en verlichting connector voor
trekontlasting
5.
Zekering voor verlichting (max. 1 A)
6.
Zekering voor ventilator (max. 1 A)
Optie
Externe schakelaar (Tylö Item no. 9090 8048) - Kan op elke
gewenste afstand van de stoomcabine worden geplaatst. Verbon-
den met behulp van een laagspanningskabel en een RJ10-con-
nector met penverbindingen zoals beschreven in het gedeelte
'Beschrijving van modulair contactpunt'. Extra toegevoegde
schakelaars moeten in parallel worden verbonden.
Deurcontact (Tylö-artikelnr. 9090 8035) - Voorkomt onbedoelde
bediening van de stoomcabine terwijl de deur open is. Verbonden
met behulp van een laagspanningskabel en een RJ10-connector
met penverbindingen zoals beschreven in het gedeelte 'Beschrij-
ving van bekabeling/modulaire contactpunten´, afbeelding 44.
Verbinding van extra apparatuur
Er is de mogelijkheid om extra apparatuur aan te sluiten, zoals
een ventilator, extra verlichting, geurpomp, etc. Bij het installeren
van een geurpomp is een goede aansluiting op de stoomleiding
belangrijk, zie het gedeelte "Stoomleiding aansluiten" in deze
handleiding, Afbeelding 19.
Afbeelding 39 toont alternatieve AUX-aansluitingen
1.
Aansluitingen AUX0-2 (A1-A4, B1-B4, C1-C4)
2.
Elektrische verdeelkast
3.
Licht. *Opmerking: Max. 24 V als verlichting in de stoomcabi-
ne wordt geïnstalleerd
4.
Aansluitdoos
5.
Tylö geurpomp
6.
Stoomgenerator
7.
Stoomleiding/thermostaat
3
4
5
Steam
Home
3
4
5
6
Steam
Commercial
A
2
L
N
B
2
L
N
Internal
C
PCB
2
L
N
1
A
A
1
2
D
Internal
PCB
1
A
A
A
A
(0V signal)
1
2
3
4
IN
OUT
(0V)
(0V)
Afbeelding 39 Vijf verschillende opties voor het aansluiten van
extra apparatuur
Het aantal functies dat kan worden aangesloten, wordt bepaald
door het aantal AUX-ingangen. Opmerking: Extra apparatuur
moet altijd op de primaire unit worden aangesloten. De secunda-
ire unit voor Multisteam heeft geen functie voor AUX, ventilator,
verlichting etc.
De functie voor AUX wordt ingesteld in het Elite-bedieningspane-
el.
Functie selectie:
1.
Niet gebruikt (fabrieksinstelling)
2.
Aan/uit - Wordt bijvoorbeeld gebruikt voor verlichting
3.
Geur - Gebruikt voor Tylö-geurpomp
Aantal AUX-ingangen:
Steam Home - 1
Steam Commercial - 3
Thuisautomatisering
Voor het starten via een thuisautomatiseringssysteem wordt de
ingang voor externe schakelaars gebruikt om het starten van de
stoomgenerator te activeren. Om het risico van onbedoelde be-
diening met een geopende deur te vermijden, wordt aanbevolen
een deurcontact toe te voegen. Lees de instructies voor externe
schakelaars voor meer informatie.
Internal
3*
Max 10A
PCB
1
A
A
A
A
1
2
3
4
4
200-
240 V~
Internal
PCB
1
A
A
A
A
1
2
3
4
3*
6
A
A
3
4
(0V signal)
200-
240 V~
E
Internal
PCB
1
A
A
A
A
(0V signal)
1
2
3
4
OUT
(0V)
203
Max 10A
200-
240 V~
7
5
