120
Électrodes, niveau d'eau
GND M H
C
High
B
Mid
A
GND

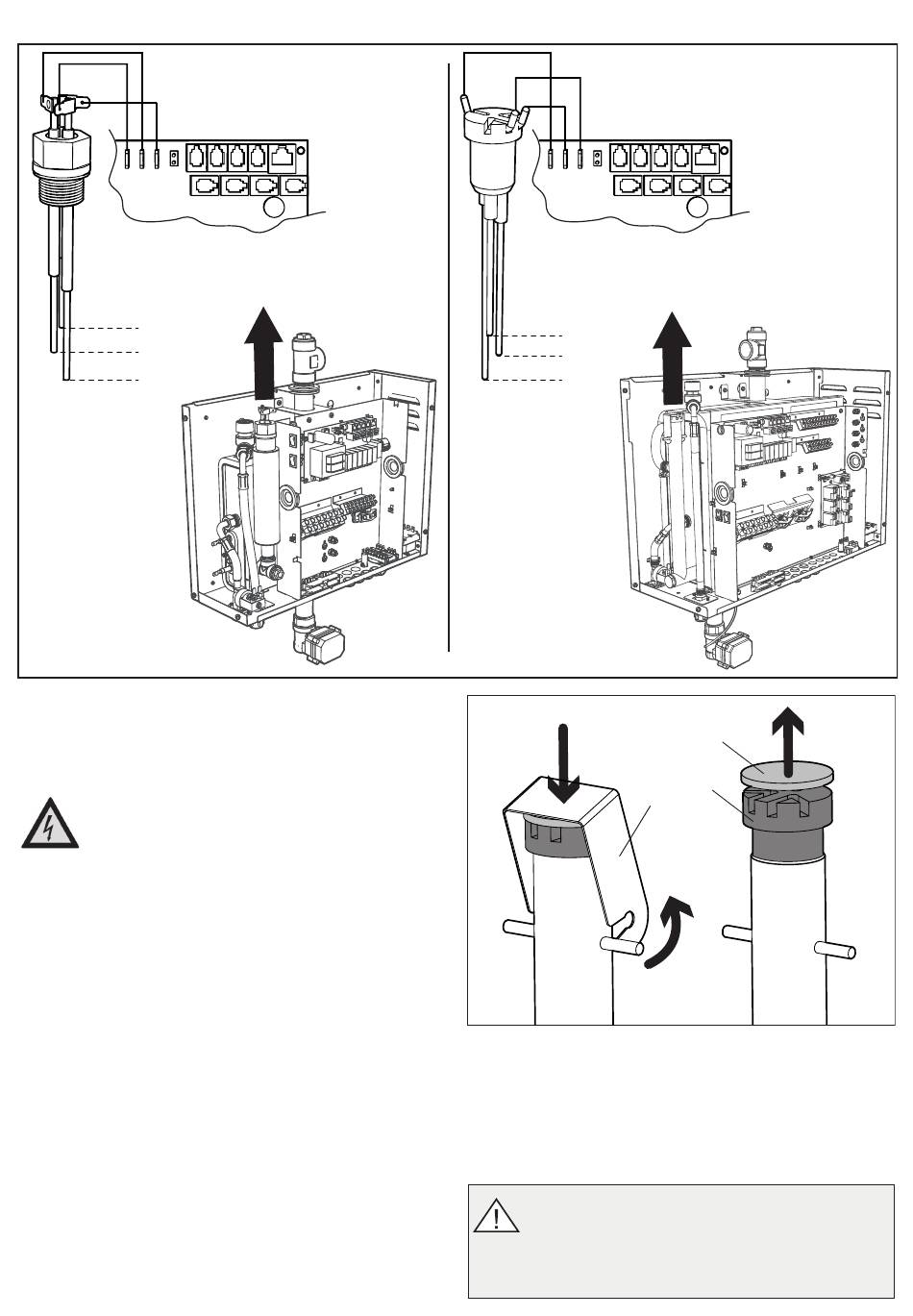

Illustration 51 : Électrodes / capteurs de niveau
A. Étiquette blanche / câble blanc d'électrode : TERRE
B. Étiquette / câble rouge d'électrode : Mid
C. Étiquette noire / câble noir d'électrode : High
Tension dangereuse
Remarque :
CIRCUITS D'ALIMENTATION MULTIPLES.
VÉRIFIEZ QUE LE GÉNÉRATEUR DE VAPEUR EST DÉBRAN-
CHÉ DE L'ALIMENTATION ÉLECTRIQUE AVANT D'EFFECTU-
ER L'ENTRETIEN !
La réparation et la maintenance de l'appareil doivent uniquement
être effectuées par un professionnel qualifié.
Pour vérifier / nettoyer les électrodes, procédez comme suit :
1.
Coupez l'alimentation électrique du générateur de vapeur.
2.
Débranchez les câbles connectés aux électrodes.
3.
Retirez la douille d'électrode du tuyau de niveau. Nettoyez
les électrodes avec un chiffon pour éliminer les dépôts. Dans
le pire des cas, la douille d'électrode devra être remplacée,
voir la section « Liste des pièces de rechange ».
4.
Après vérification / nettoyage, remontez les électrodes.
IMPORTANT !
Les broches d'électrode ne doivent pas
comporter de dépôts de graisse ou d'autres dépôts. Les broches
d'électrode ne doivent pas se toucher ni toucher l'intérieur des
parois du tuyau de niveau. Cela pourrait déclencher un code d'er-
reur ou affecter le contrôle du niveau d'eau du générateur de va-
peur. Connectez les électrodes comme le montre l'illustration 51.
Steam
Home
Illustration 51B Retrait de la douille d'électrode
GND M H
C
High
B
Mid
A
GND
Steam Commercial
1
1. Verrou d'électrode
2. Couvercle isolant (EPDM)
3. Bague d'électrode
Remarque : Une protection isolan-
te doit toujours être installée entre
la douille d'électrode et le verrou
d'électrode afin de ne pas déclencher
de codes d'erreur !
Steam
Commercial
2
3
