OSTRZEŻENIE! Złącza elektryczne muszą zostać
podłączone przez wykwalifikowanego elektryka
zgodnie z obowiązującymi przepisami.
Przewód zasilający wytwornicy pary wychodzi bezpośrednio z rozdzielnicy elektrycznej. Korzystne może być zainstalowanie na tej linii
wyłącznika umożliwiającego czasowe wyłączenie wytwornicy pary podczas czynności serwisowych.
Funkcja wyłączania instalacji stacjonarnej musi być zgodna z obowiązującymi przepisami.

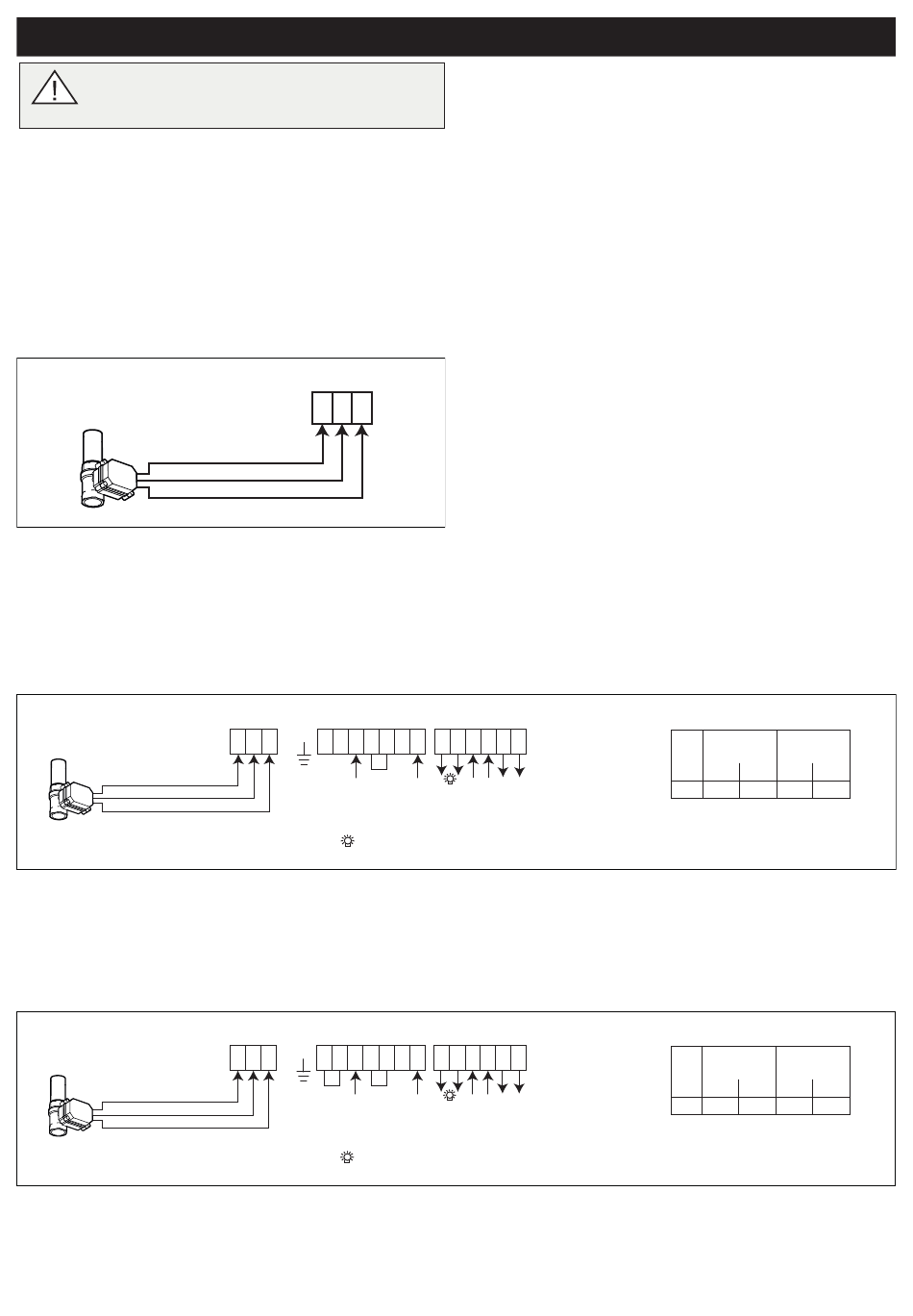

Schemat okablowania Rysunek 26 wskazuje podłączenie zaworu kulowego. Schemat okablowania Rys. 27–32 wskazują połączenie
Steam Home, a rys. 33–36 wskazują połączenie Steam Commercial. Do panelu sterującego Elite można podłączyć naraz maksymalnie
3 wytwornice pary. Zapoznać się z treścią sekcji „Multisteam" i rysunkiem 43.
Podłączenia / schemat elektryczny
SCHEMAT OKABLOWANIA elektrozaworu
kulowego
2
Rysunek 26. Elektrozawór kulowy
1. Steam Commercial 9–15, Steam Home 3–9
2. Elektrozawór kulowy
SCHEMAT OKABLOWANIA Steam Home 3 kW 200–240 V~
2
Green - Open/Close
Red - Power supply
Black - Power supply
Rysunek 27: Steam Home 3 kW
1. Steam Home 3
2. Elektrozawór kulowy
SCHEMAT OKABLOWANIA Steam Home 6 kW 200–240 V~
2
Green - Open/Close
Red - Power supply
Black - Power supply
Rysunek 28: Steam Home 6 kW
1. Steam Home 6
2. Elektrozawór kulowy
Instalacja elektryczna
1
1 2 3
A
B
C
1
1
G
A B C D E F S
1 2 3
L1
200-
240 V~
{
Max 100W
200-240 V~
1
1
G
A B C D E F S
1 2 3
L1
200-
240 V~
{
Max 100W
200-240 V~
A. Zielony kabel — otwarty/zamknięty
B. Czerwony kabel — zasilanie
C. Czarny kabel — zasilanie
1
A
A A
A
B B
1 2 3
4
*
L2/N
200-
AUX0
240 V~
*
Max 10A
1
A
A A
A
B B
1 2 3
4
*
L2/N
200-
AUX0
240 V~
*
Max 10A
200-
230-
208V~
240V~
kW
amp
mm²
amp
mm²
15
2.5
13
2.5
3
200-
230-
208V~
240V~
kW
amp
mm²
amp
mm²
30
10
26
10
6
