De stoomgenerator openen
Om de stoomgenerator te openen (Afbeelding 2):
1. Draai de 4 schroeven aan de voorkant los.
2. Til de voorklep voorzichtig een beetje op.
3. Trek de voorklep recht naar buiten.
1
3
1

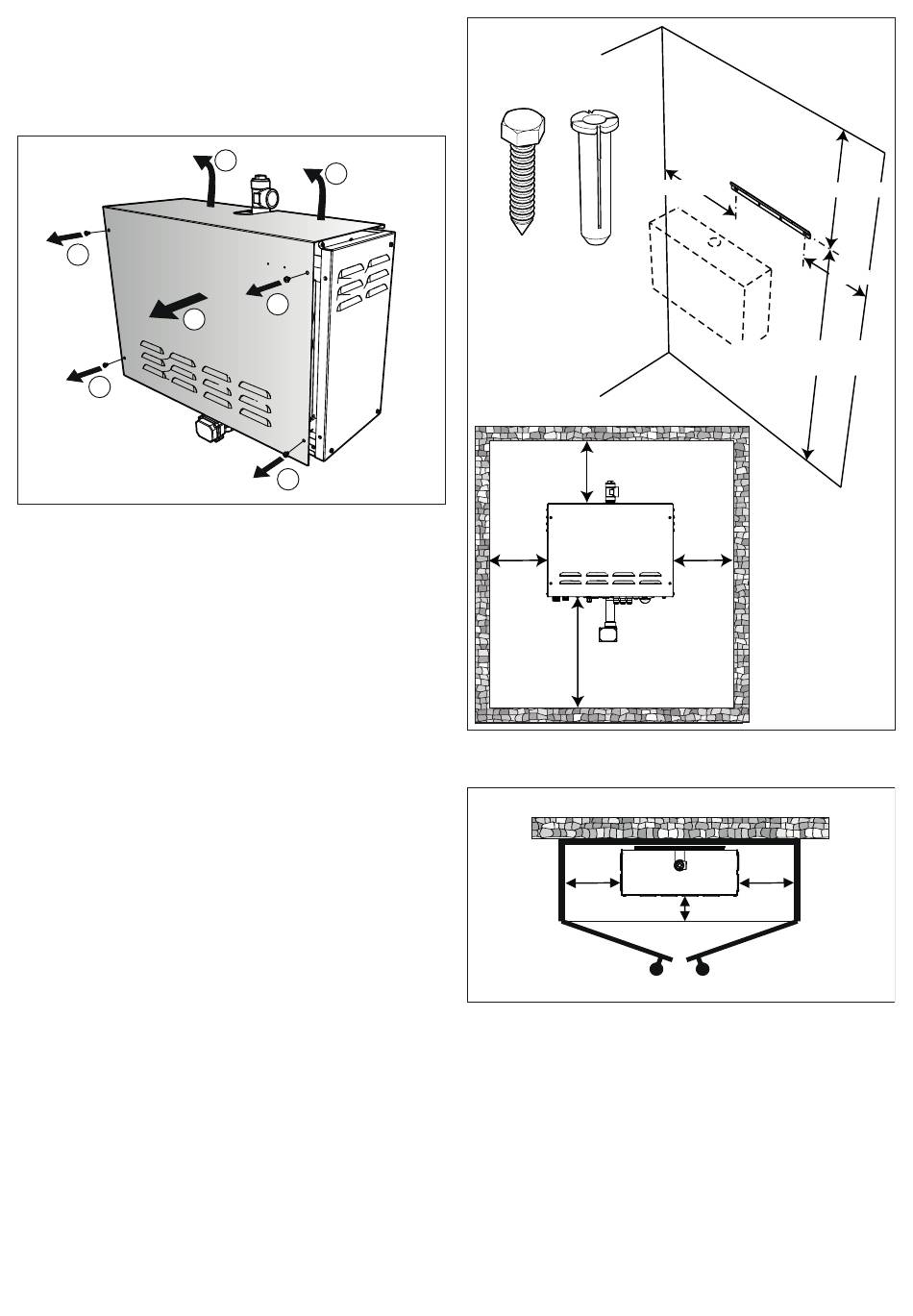

Afbeelding 2 De stoomgenerator openen
De stoomgenerator positioneren
De installatie moet worden uitgevoerd door een erkend elektri-
cien en een erkende loodgieter. De stoomgenerator moet worden
aangesloten met een vaste aansluiting. De generator wordt buiten
de stoomcabine, maar zo dichtbij mogelijk, geïnstalleerd. De max-
imale lengte van de stoomleiding is 15 meter.
Zet de stoomgenerator vast met de borgschroef, zie Afbeelding
6, 7.
Zorg dat u de gespecificeerde installatie-afstanden in acht neemt
(Afbeelding 3, 4). De aangegeven afstanden zijn ruim, zodat er
voldoende ruimte is voor onderhoud en service.
De stoomgenerator moet worden geplaatst in een droge en
geventileerde ruimte met afvoer, boven, onder of op hetzelfde
niveau als de stoomcabine (nooit in een agressieve omgeving
die corrosie/roest kan veroorzaken). De stoomgenerator mag niet
buiten worden geïnstalleerd. Het maximale verschil in hoogte
tussen de stoomgenerator en de stoomcabine bedraagt 3 meter.
(Afbeelding 5)
De stoomgenerator moet horizontaal worden geïnstalleerd, op
een zodanige hoogte boven de vloer dat de afvoerbuis een goede
val heeft tot het afvoerpunt.
Het wandmateriaal moet het totale gewicht van de stoomgenera-
tor tijdens de installatie kunnen dragen.
Gewicht stoomgenerator incl. water:
Steam Home - 16 kg
Steam Commercial - 29 kg
2
2
1
1
min.
500mm
min.
300mm
min.
700mm
Afbeelding 3 De stoomgenerator ophijsen
min.
300mm
min. 50mm
Afbeelding 4 Minimale afmetingen voor het plaatsen van een
stoomgenerator in een geventileerde kast
min. 350mm
min. 565mm
min. 350mm
min. 985mm Home
min. 1050mm Commercial
min.
300mm
min.
300mm
