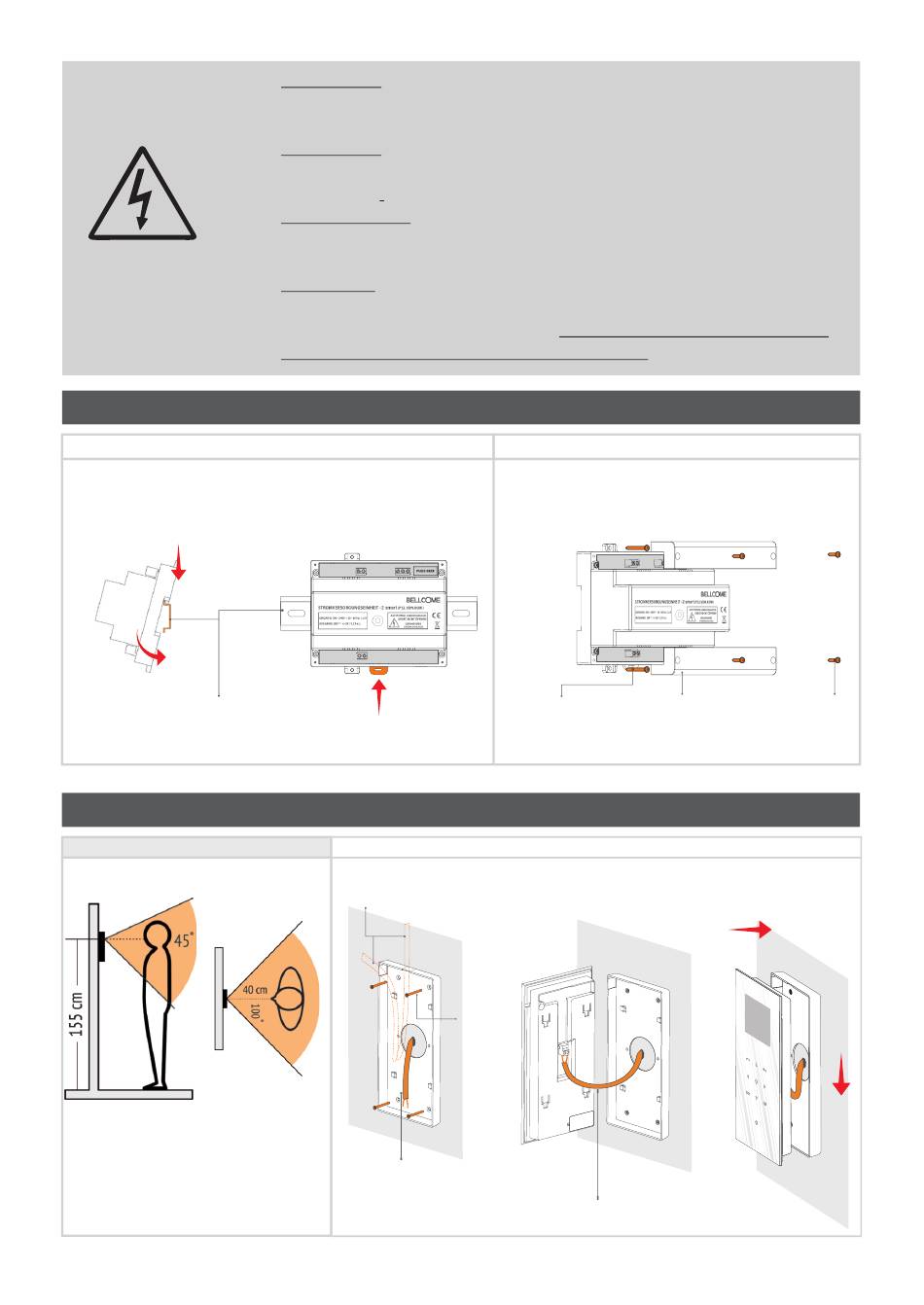

4.3 Installation de la source de courant
Montage sur Rail DIN
1
2
Rail DIN
4.4 Installation du terminal vidéo
Avant de commencer ...
Le terminal sera déplacé à une hauteur
de 155cm (hauteur recommandée).
IMPORTANT ! Avant l'accouplement des fusibles d'alimentation de la source
d'alimentation vérifiez l'exactitude des connexions dans les installations.
Vérifiez visuellement et par mesure avec un ohmmètre.
IMPORTANT ! Installez les couvercles de protection des connexions de la
source d'alimentation avant de connecter le 2 fusibles d'alimentation
(230V/50Hz).
NE TOUCHEZ PAS les fils sortis dans les connecteurs et les bornes de la
source d'alimentation. Débranchez les fusibles (10 A) sur la phase et le neutre
de la source d'alimentation.
ATTENTION! N'alimentez pas séparément les composants de l'installation
(panneau extérieur, terminaux, etc.) à des tensions supérieures à 15V c.c. ou
directement au réseau (230V/50Hz). RISQUE DE CHOC ELECTRIQUE et de
destruction de l'installation de vidéo interphone.
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
RISK OF
ELECTRICAL SHOCK!
3
Clips de fixation
Options de
pour le passage du câble
Vis
A3,5 × 35(32)
(4 pc.)
≈20 cm
longueur du câble
(à partir de mur)
Montage sur mur
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
Vis A3,5 × 32 (2 pc.)
Couvercle de protection (2 pc.)
Montage en surface
câble vidéo interphone
RISK OF
ELECTRICAL SHOCK!
Vis B2,9 x 13 (4 pc.)
1
2
06/16
