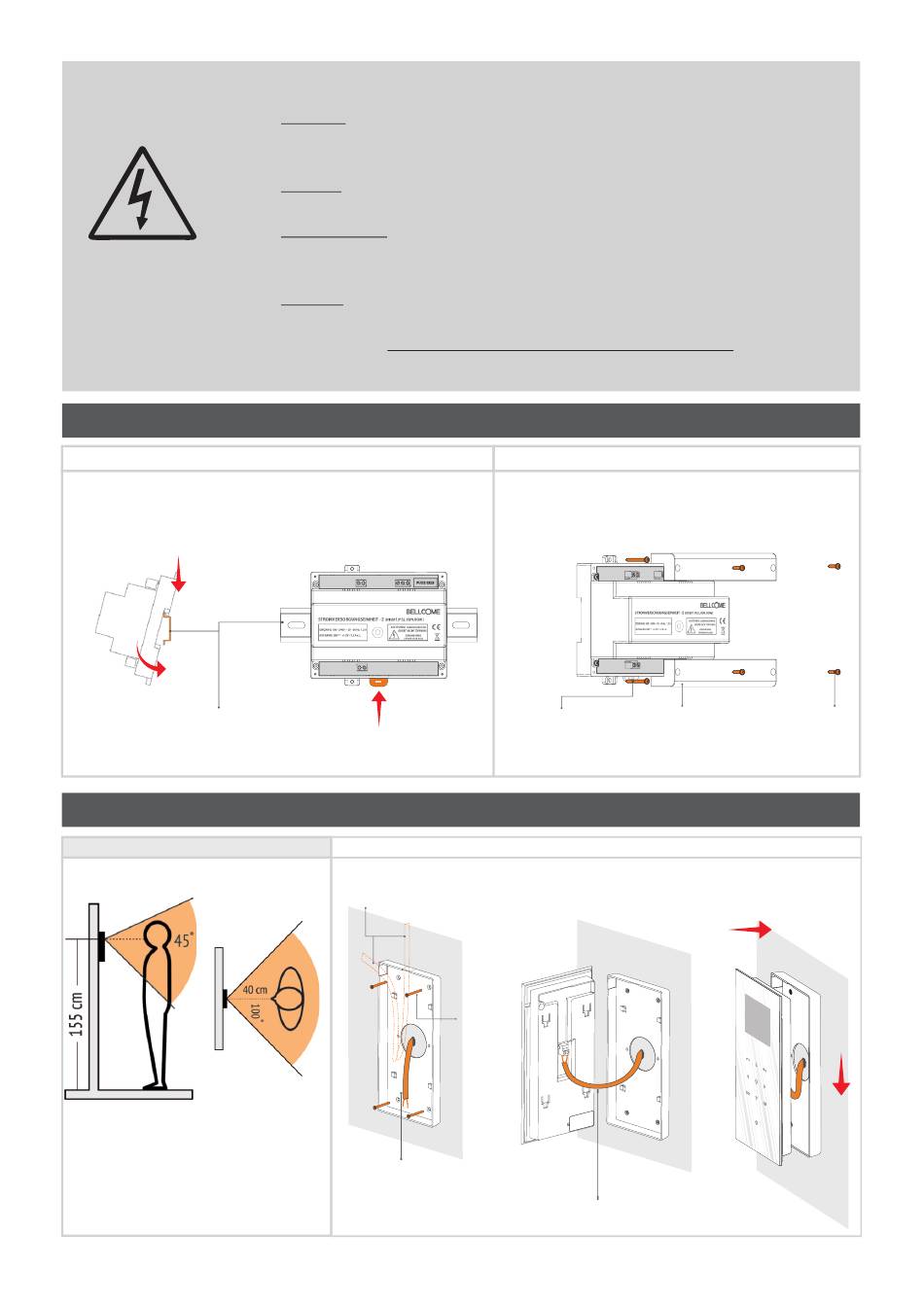

4.3 Instalacja żródła do zasilania
Zainstalowanie na Szynie DIN
1
2
Szyna DIN
4.4
Instalacja modułu wideo
Przed rozpoczęciem instalacji...
Moduł należy umieścić na wysokości
155 cm (wysokość zalecana).
WAŻNE! Przed podłączeniem bezpieczników do zasilania źródło zasilanie
należy sprawdzić czy podłączenia instalacji są prawidłowo wykonane. Należy
sprawdzić wizualnie i wykonać pomiar za pomocą omomierza.
WAŻNE! Należy zamontować pokrywy zabezpieczające połączenia jźródło
zasilania przed załączeniem 2 bezpieczników zasilania (230V/50Hz).
NIE DOTYKAĆ przewodów wychodzących ze złączek i zacisków jednostki
głównej. Należy odłączyć bezpieczniki (10 A) fazy i zera zasilania jednostki
głównej.
UWAGA! nie należy zasilać oddzielne elementów instalacji (panel zewnętrzny,
moduły, itp.) przy napięciu wyższym niż 15 V DC lub bezpośrednio z sieci
(230V/50Hz). RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM i uszkodzenia
instalacji wideodomofonu.
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
RISK OF
ELECTRICAL SHOCK!
3
Uchwyt mocujący
Options
for cable passage
Śruba
A3,5 × 35(32)
(4 szt.)
≈20 cm
Długość przewodu
(od ściany)
Zainstalowanie na ścianie
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
Śruba A3,5 × 32 (2 szt.)
Pokrywa
ochronna (2 szt.)
Zainstalowanie na widoku
Door phone cable
RISK OF
ELECTRICAL SHOCK!
Śruba B2,9 x 13 (4 szt.)
1
2
