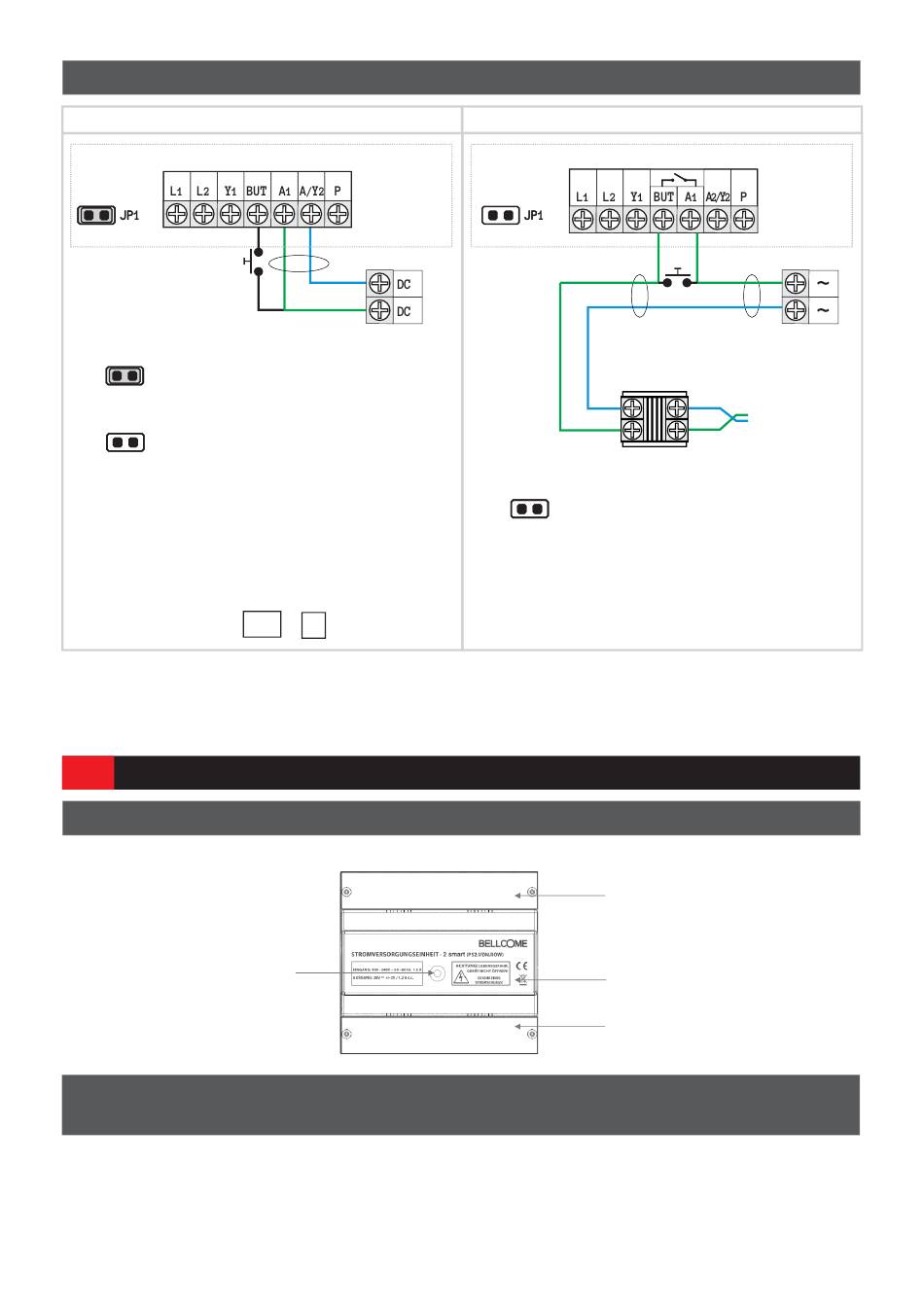

5.3 Connexion de la commande auxiliaire (en option)
Courant continu (CC)
Panneau extérieur
JP1 connecté: le panneau extérieur peut
Ÿ
fournir un courant maximal 0.25A pour
l'alimentation de l'automatisation auxiliaire.
JP1 non connecté: L'automatisation est
Ÿ
alimenté dans source externe. Le panneau
extérieur peut commuter un courant maximal
1A pour l'alimentation de l'automatisation
auxiliaire.
La connexion d'un bouton d'actionnement
Ÿ
(bouton-poussoir – normalement ouvert) à
l'automatisation à l'intérieur du bâtiment sera
sur les terminaux BUT et A1 du panneau.
Remarque:
Après l'installation correcte de la serrure et/ou de l'automatisation auxiliaire, Unlock Parameter doit être réglé sur l'un
des bornes intérieures (Voir S6. Le réglage du paramètre de déverrouillage). Le paramètre sera enregistré dans le panneau
extérieur automatiquement, donc il doit être réglé uniquement sur un terminal. (s'il y a un autre terminal connecté en parallèle).
6
LA MISE EN SERVICE DE L'INSTALLATION
6.1 La description de la source d'alimentation
La source d'alimentation
comprend:
LED – signalisation VERT :
la source est alimentée
6.2 Contrôle des connexions dans l'installation et le raccordement de
la source d'alimentation
Vérifiez l'exactitude des connexions dans l'installation!
Raccorder la source d'alimentation au réseau de 230V c.a. par couplage de deux fusibles
automatiques de 10A, montés sur la phase et le neutre.
All manuals and user guides at all-guides.com
Câble 2 x 0.75 mm²
1
2
Automatisation auxiliaire
- courant continu (CC)
POWER SUPPLY - 2 smart
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
Courant alternatif (CA)
12 V c.a.
JP1 non connecté : Le panneau
Ÿ
extérieur peur commuter un courant maximal
1A c.a. pour l'alimentation de
l'automatisation auxiliaire.
(PS2.VDN.ENW)
CAUTION!
CAUTION!
DO NOT REMOVE
DO NOT REMOVE
THE SAFETY LID!
THE SAFETY LID!
RISK OF
ELECTRICAL SHOCK!
Panneau extérieur
Câble 2 x 0.75 mm²
Câble
Automatisation auxiliaire
2 x 0.75 mm²
- courant alternatif (CA)
230 V c.a.
Transformateur
Couvercle de protection
connexions
Couvercle frontal
Couvercle de protection
connexions
10/16
