Pozycja otworów montażowych
1 3,0
0
60,0

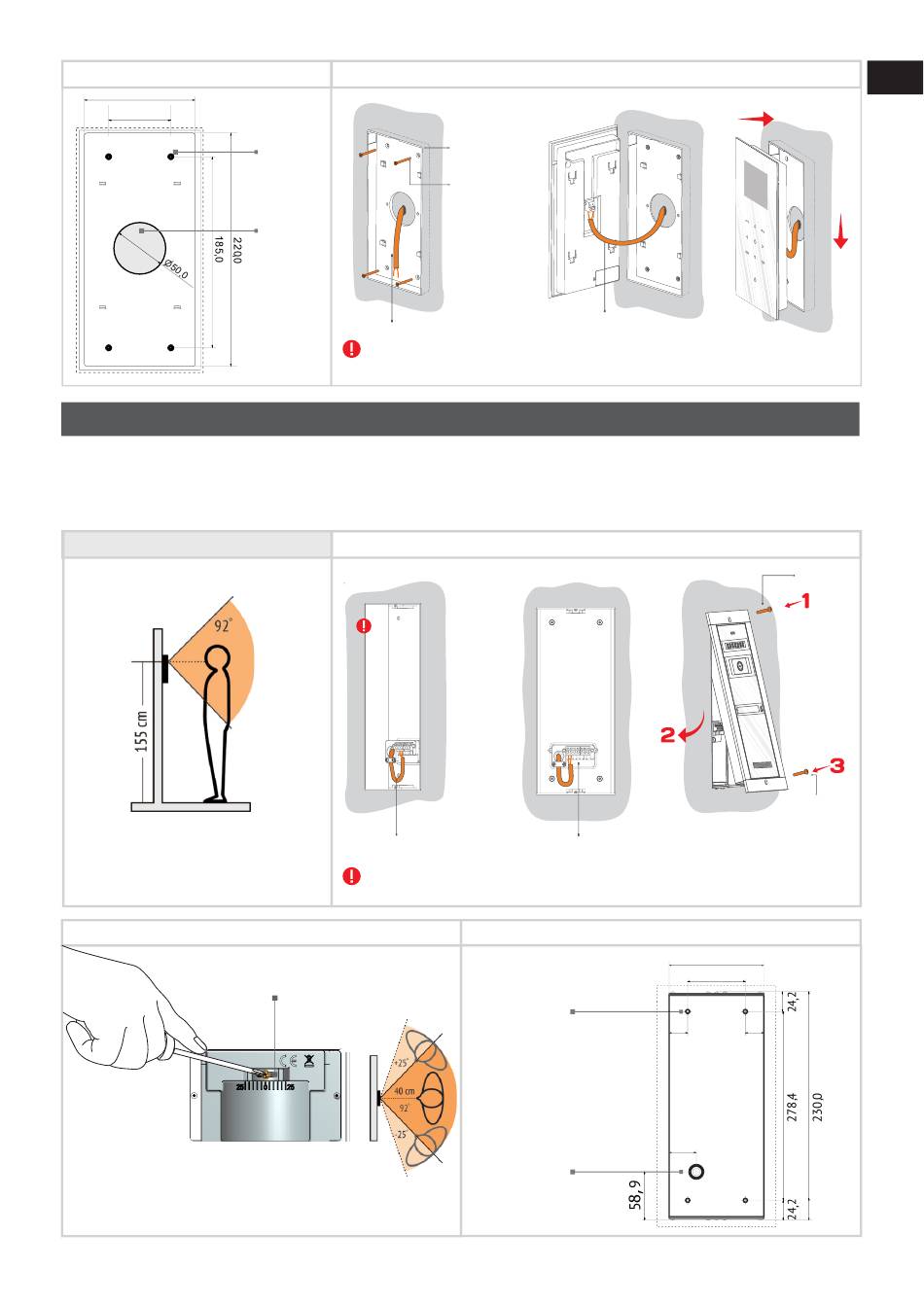

4.5 Instalacja panelu zewnętrznego
Zewnętrzny panel montowana jest przed wejściem na nieruchomość lub do budynku, w miejscu
znajdującym się najbliżej bramy / drzwi wejściowych, na wysokości ok. 1,7 m (część górna) od podłoża,
chronione przed deszczem i bezpośrednim działaniem promieni słonecznych.
Przed rozpoczęciem instalacji...
Panel zewnętrzny należy zainstalować
przed wejściem na nieruchomość,
w miejscu znajdującym się
najbliżej drzwi wejściowych.
Detail of camera adjustment
Należy zastosować śrubokręt żeby odkręcić śrubę
mocującą, a następnie wyregulować kąt kamery wideo i
ponownie zabezpieczyć śrubę.
All manuals and user guides at all-guides.com
Otwór
na śrubę
mocowania
Otwór
na przewód
Widok
Konieczne jest dokonanie otworu w ścianie o wymiarze: l = 103mm, L= 220mm,
z przodu
A = 20mm.
pokrywy tylnej
Przewód domofonu
Konieczne jest dokonanie otworu w ścianie o wymiarze:
l =115mm, L= 280mm,A = 50mm.
Śruba
2,5 x 8 mm
Zainstalowanie wkopanie
Głębokość
otworu do
montażu = 2 cm
Śruba
A3,5 × 35(32)
(4 szt.)
≈20 cm
Długość
przewodu
(od ściany)
Przewód domofonu
Zainstalowanie wkopanie
Rama kasety
musi znajdować
się na poziomie
powierzchni
ściany.
≈20 cm
Długość
przewodu
Główny łącznik
Pozycja otworów montażowych
Otwór
na śrubę
mocowania
Otwór
na przewód
Widok z przodu
pokrywy tylnej
1
2
Śruba Torx
Śruba Torx
dla ochrony
przed kradzieżą
115,0
70,0
22,5
22,5
3 3 ,0
07/16
