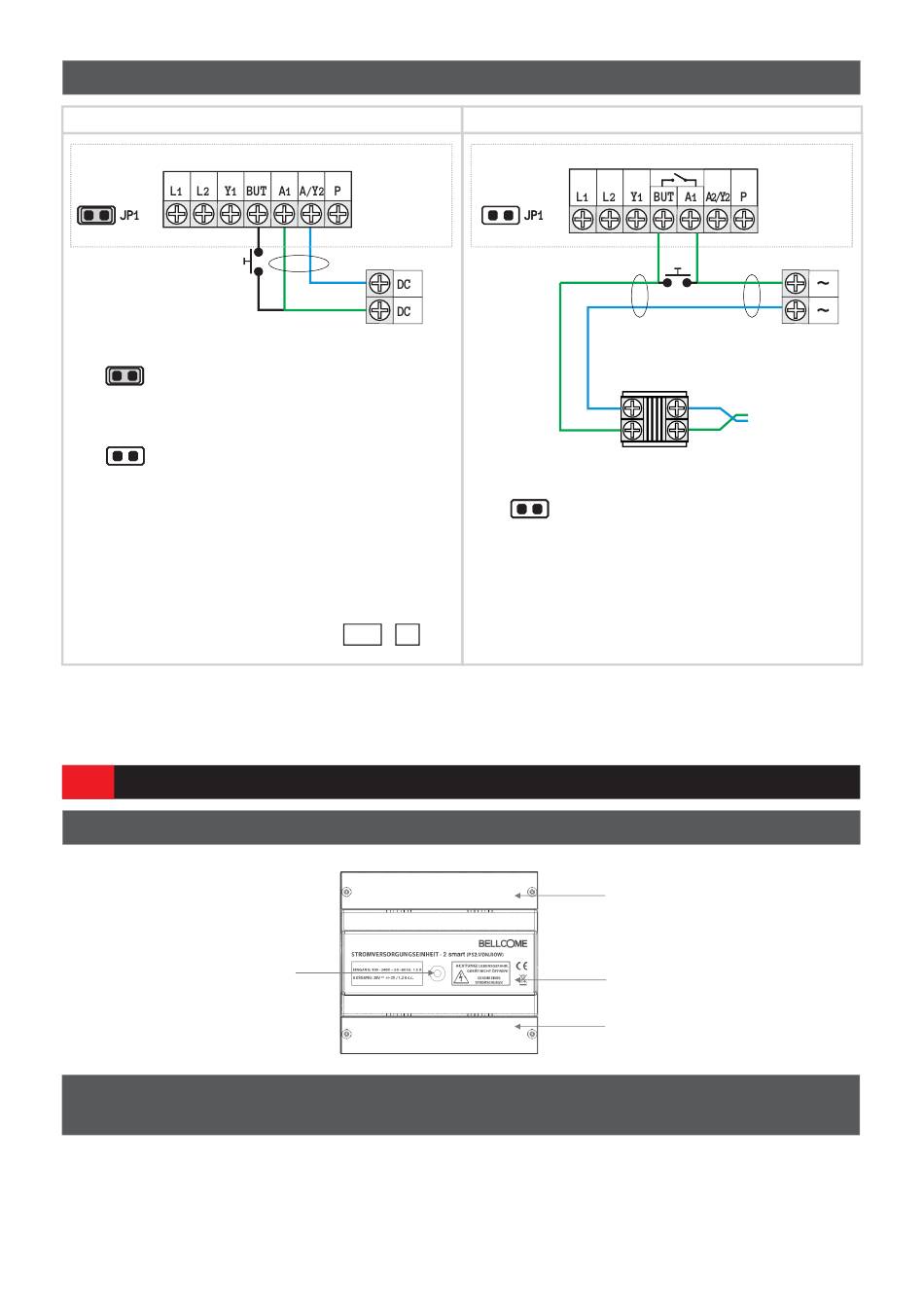

5.3 Collegamento del comando ausiliario (opzionale)
Corrente continua (c.c.)
Pannello esterno
JP1 connesso: Il pannello esterno può
Ÿ
fornire una corrente di massimo 0.25 A per
l'alimentazione dell'automatizzazione
ausiliaria.
JP1 connesso: L'automatizzazione si
Ÿ
alimenta dalla fonte esterna di c.c. (vedi
schema annesso). Il pannello esterno può
commutare una corrente di massimo 1A per
l'alimentazione dell'automatizzazione
ausiliaria.
La connessione di un tasto di azione (push
Ÿ
button – normalmente aperto)
dell'automatizzazione dall'interno
dell'immobile si fa dai morsetti BUT e A1 del
pannello.
Annotazioni:
Dopo l'installazione corretta della serratura e/o dell'automatizzazione ausiliaria, Unlock Parameter dev' e ssere
impostatosu uno dei terminali interni (Vedere S6. L'impostazione del parametro di sblocaggio). Il parametro sarà salvato nel
pannello esterno in modo automatico dunque dev' e ssere impostato da un solo terminale. (nel caso in cui c' è un altro terminale
connesso parallelamente).
6
LA MESSA IN FUNZIONE DELL'IMPIANTO
6.1 Descrizione della fonte di alimentazione
La fonte di alimentazione
include:
LED - Segnalazione VERDE
= Presenza di tensione
6.2 Verificazione delle connessioni nell'impianto e la connessione
della fonte di alimentazione
Verificate la correttezza delle connessioni nell'impianto!
Collegate la fonte di alimentazione alla rete di 230Vc.a. attraverso l'abbinamento dei due
interruttori automatici di 10A, montati su fase e nullo.
All manuals and user guides at all-guides.com
Cavo 2 x 0.75 mm²
1
2
Automazione ausiliaria
- corrente continua (c.c.)
POWER SUPPLY - 2 smart
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
Corrente alternata (c.a.)
12 V c.a.
JP1 non connesso: Il pannello esterno
Ÿ
può commutare una corrente di massimo 1A
c.a. per l'alimentazione dell'automatizzazione
ausiliaria.
(PS2.VDN.ENW)
CAUTION!
CAUTION!
DO NOT REMOVE
DO NOT REMOVE
THE SAFETY LID!
THE SAFETY LID!
RISK OF
ELECTRICAL SHOCK!
Pannello esterno
Cavo
2 x 0.75 mm²
Automazione
- corrente alternata (c.a.)
230 V c.a.
Transformatore
Coperchio protezione
connessioni
Coperchio frontale
Coperchio protezione
connessioni
ausiliaria
10/16
