4.3 Installeren van de voedingseenheid

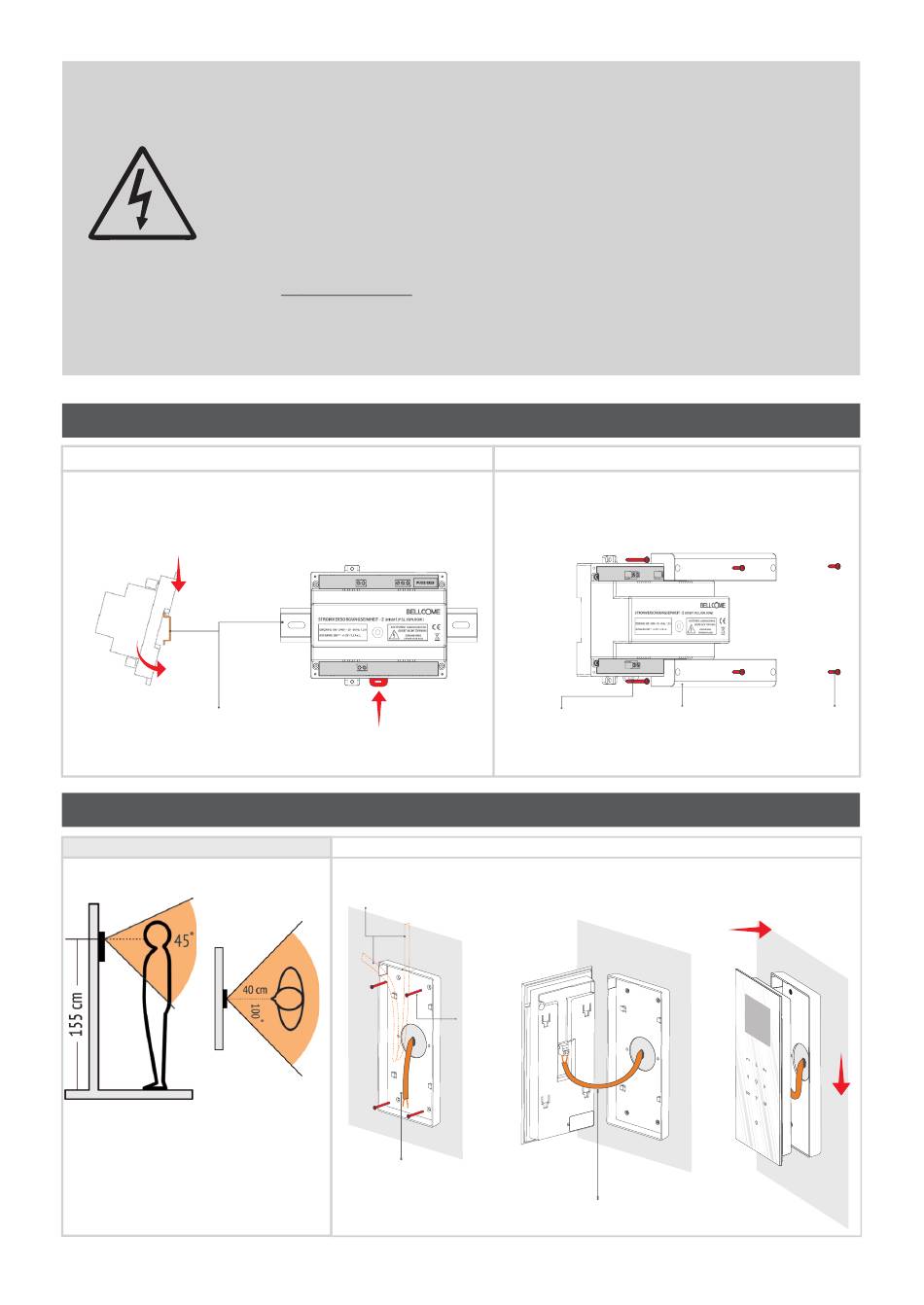

Montage op Rail DIN
1
2
Rail DIN
4.4 Installeren van de video-terminal
Voor aanvang....
De terminal zal op een hoogte van
155 cm geplaatst worden
(aanbevolen hoogte).
BELANGRIJK! Voordat u de voedingszekeringen van voedingseenheid
aansluit, controleer of de verbindingen goed zijn aangesloten in de
installaties. Dat wordt visueel gecontroleerd en door te meten met een
ohmmeter.
BELANGRIJK! Installeer beschermkappen aansluitingen van de
voedingse
enheid
voordat u de 2 voedingszekeringen (230V/50Hz) aansluit.
RAAK de draden die uit de connectoren en aansluitklemmen van de
voedingse
enheid
komen NIET aan. Schakel zekeringen (10 A) van de fase en
nul van de voeding van voedingse
WAARSCHUWING! Systeemcomponenten dienen niet apart gevoed te worden
(buitenste paneel, terminals, enz. ) bij spanningen hoger dan 15V
gelijkstroom of rechtstreeks op het netwerk (230V/50Hz). GEVAAR VOOR
ELEKTRISCHE SCHOK en vernietiging van het video-intercom systeem.
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
RISK OF
ELECTRICAL SHOCK!
3
Bevestigingshaak
opties
voor kabel doorgang
Schroef
A3,5 × 35(32)
(4 stuks)
≈20 cm
Kabellengte
(vanaf de wand)
enheid
uit.
Montage aan de wand
POWER SUPPLY - 2 smart
(PS2.VDN.ENW)
INPUT: ~230V ± 10% / 50 Hz / 0,4 A
OUTPUT:
28V ± 10% / 1,2 A
Schroef A3,5x32 (2 stuks)
Beschermkap (2 stuks)
Sc
hijnbaar
montage
Videointerfonkabel
RISK OF
ELECTRICAL SHOCK!
Schroef B2,9 x 13 (4 stuks)
1
2
06/16
