La posizione degli incavi di montaggio
1 3,0
0
60,0

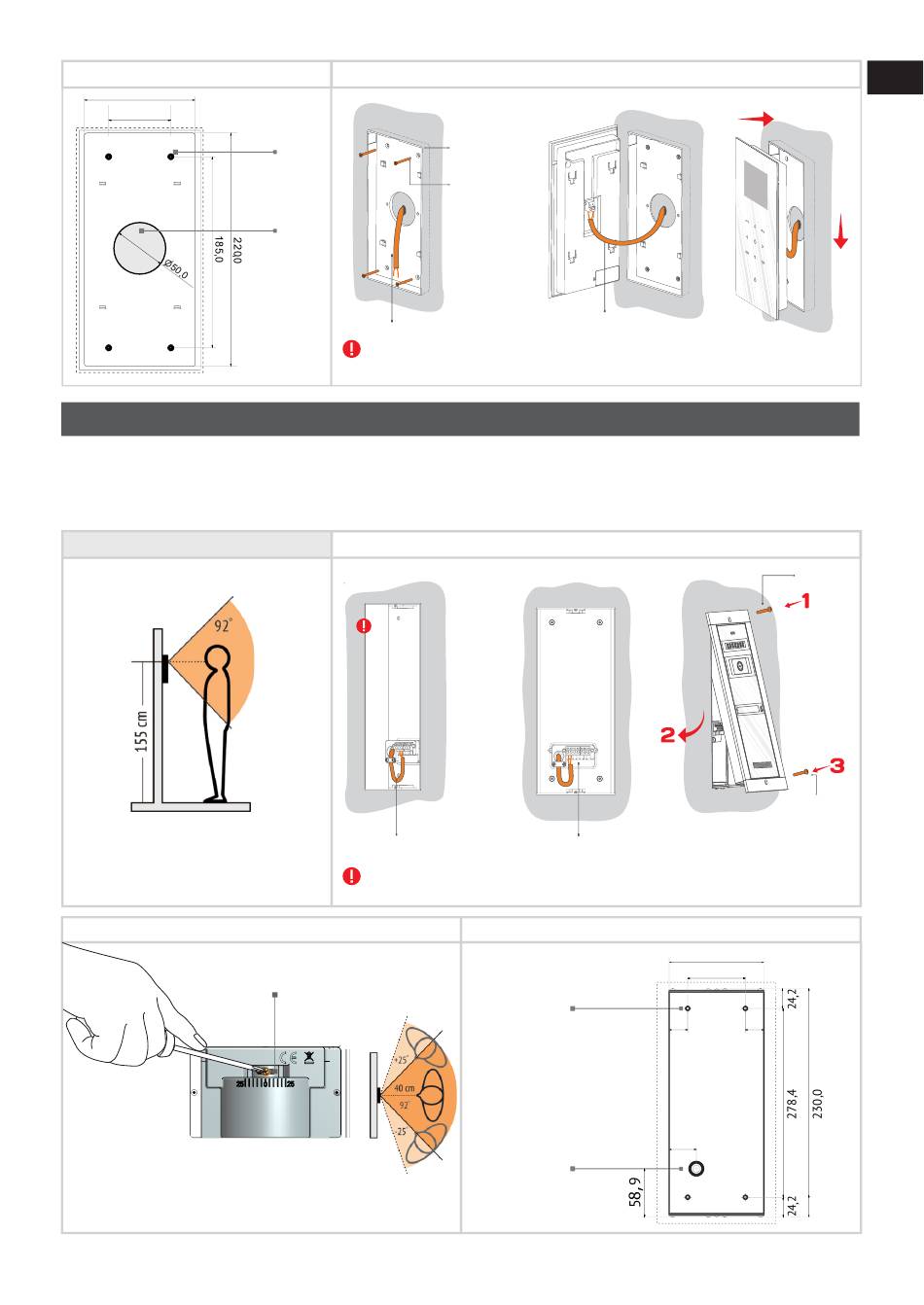

4.5 L'installazione del pannello esterno
Il pannello esterno viene montato all'ingresso sulla proprietà o nell'immobile, sul supporto
più vicino al cancello/ porta d'accesso, ad un'altezza di circa 1,7 m (parte superiore) rispetto al
suolo, protetto dalla pioggia e dai raggi solari.
Prima d'iniziare ...
Il pannello esterno viene montato
all'ingresso nell'immobile, sul
supporto più vicino dalla porta d'accesso.
Dettagli posizionamento della camera
Utilizzare un cacciavite per svitare la vite di fissaggio,
poi aggiustare l'angolo della camera video e fissare di
nuovo la vite.
All manuals and user guides at all-guides.com
Incavo
vite
fissaggio
Incavo
passaggio
cavo
Vista frontale
E necessario realizzare, prima di tutto, un incavo nel muro di:
coperchio
I = 103 mm, L = 220 mm, A = 20 mm.
posterior
Cavo citofono
E necessario realizzare, prima di tutto, un incavo nel muro di:
I = 115 mm, L = 280 mm, A = 50 mm.
Vite 2,5 x 8 mm
Montaggio sepolto
Profondità
incavo
montaggio = 2 cm
Vite
A3,5 × 35(32)
(4 pezzi)
≈20 cm
Lunghezza
cavo
(dal muro)
Cavo citofono
Montaggio sepolto
La cornice della
carcassa deve
essere al livello
della superficie
del muro.
≈20 cm
lunghezza cavo
Connettore principale
La posizione degli incavi di montaggio
Incavo
vite
fissaggio
Incavo
passaggio
cavo
Vista frontale
coperchio posterior
1
2
Vite Torx
Vite Torx per la
protezione antifurto
115,0
70,0
22,5
22,5
3 3 ,0
07/16
IT
