Plaats van de montagegaten
1 3,0
0
60,0
gat voor
bevestigingsschroef

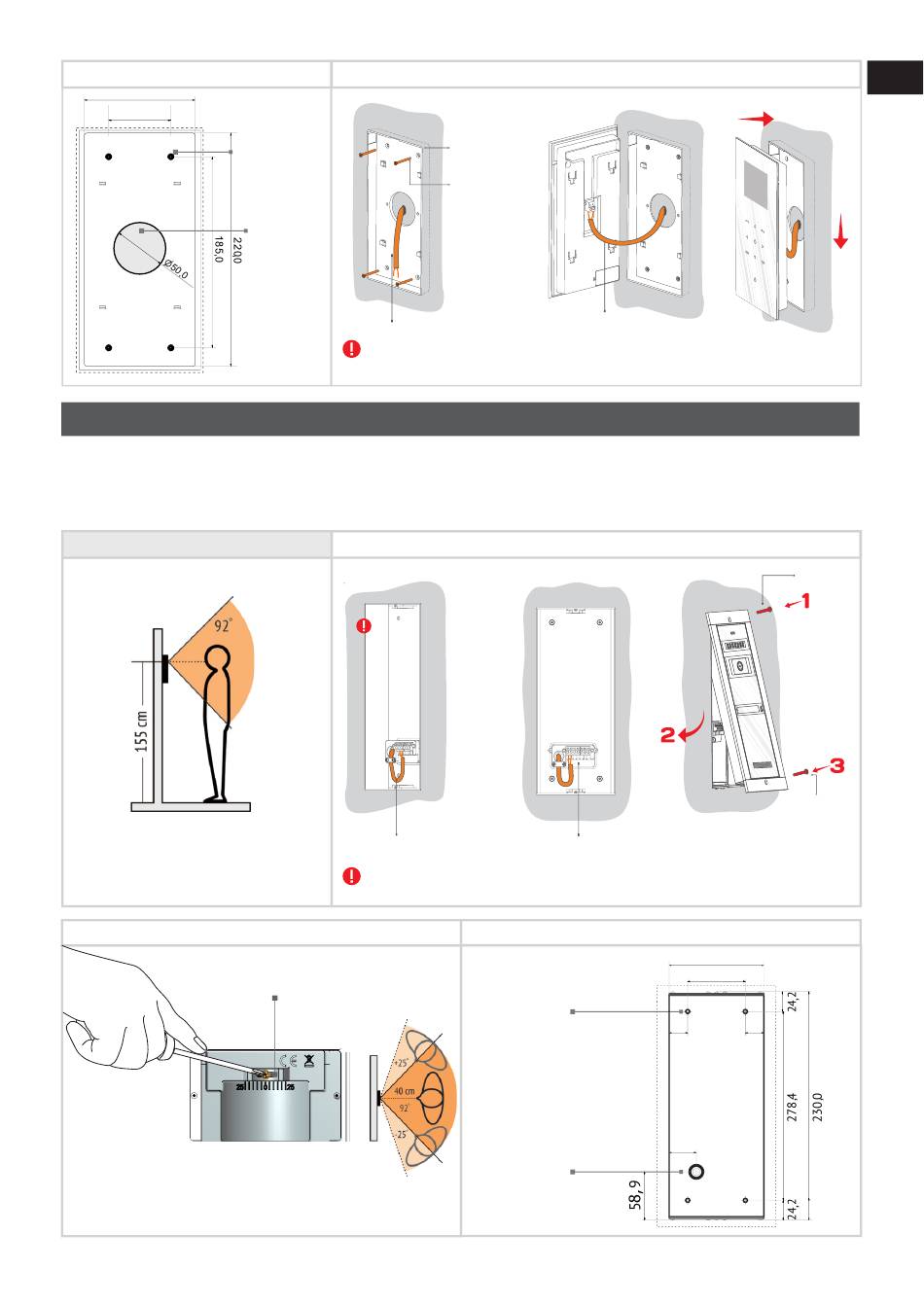

4.5 Installeren van het uitwendige paneel
Het uitwendige paneel wordt gemonteerd bij de ingang van het eigendom of in het pand, op een steun zo
dicht mogelijk bij de poort/toegangsdeur, op een hoogte van ongeveer 1,7 m (bovenkant) vanaf de vloer,
beschermd tegen regen en zonnestralen.
Voor aanvang....
Het uitwendige paneel wordt
gemonteerd bij de ingang van
het pand, op een steun zo dicht
mogelijk bij de toegangsdeur.
Details plaatsing camera
U dient een schroevendraaier te gebruiken om de
bevestigingsschroef los te schroeven. Dan dient u de hoek van de
videocamera aan te passen en de schroef opnieuw te bevestigen.
All manuals and user guides at all-guides.com
gat
waardoor
de kabel
loopt
Eerst dient u een gat te boren in de muur van:
Voorzijde
Breedte = 103 mm, Lengte = 220 mm, Diepte = 20 mm
achterdeksel
Videointerfonkabel
Eerst dient u een gat te boren in de muur van:
Breedte = 115 mm, Lengte = 280 mm, Diepte = 50 mm
2,5 x 8 mm
Schroef
Ingegraven montage
Diepte van de
montagegat = 2 cm
Schroef
A3,5 × 35(32)
(4 stuks)
≈20 cm
Kabellengte
(vanaf de wand)
Videointerfonkabel
Ingegraven
De omlijsting
van de kast
moet op het
niveau van de
oppervlakte
van de
wand zijn.
≈20 cm
Kabellenge
Hoofdverbinding
Plaats van de montagegaten
gat voor
bevestigingsschroef
gat waardoor
de kabel loopt
Voorzijde
achterdeksel
1
montage
voor diefstalbeveiliging
115,0
70,0
22,5
22,5
3 3 ,0
NL
2
Schroef
Torx
Schroef Torx
07/16
