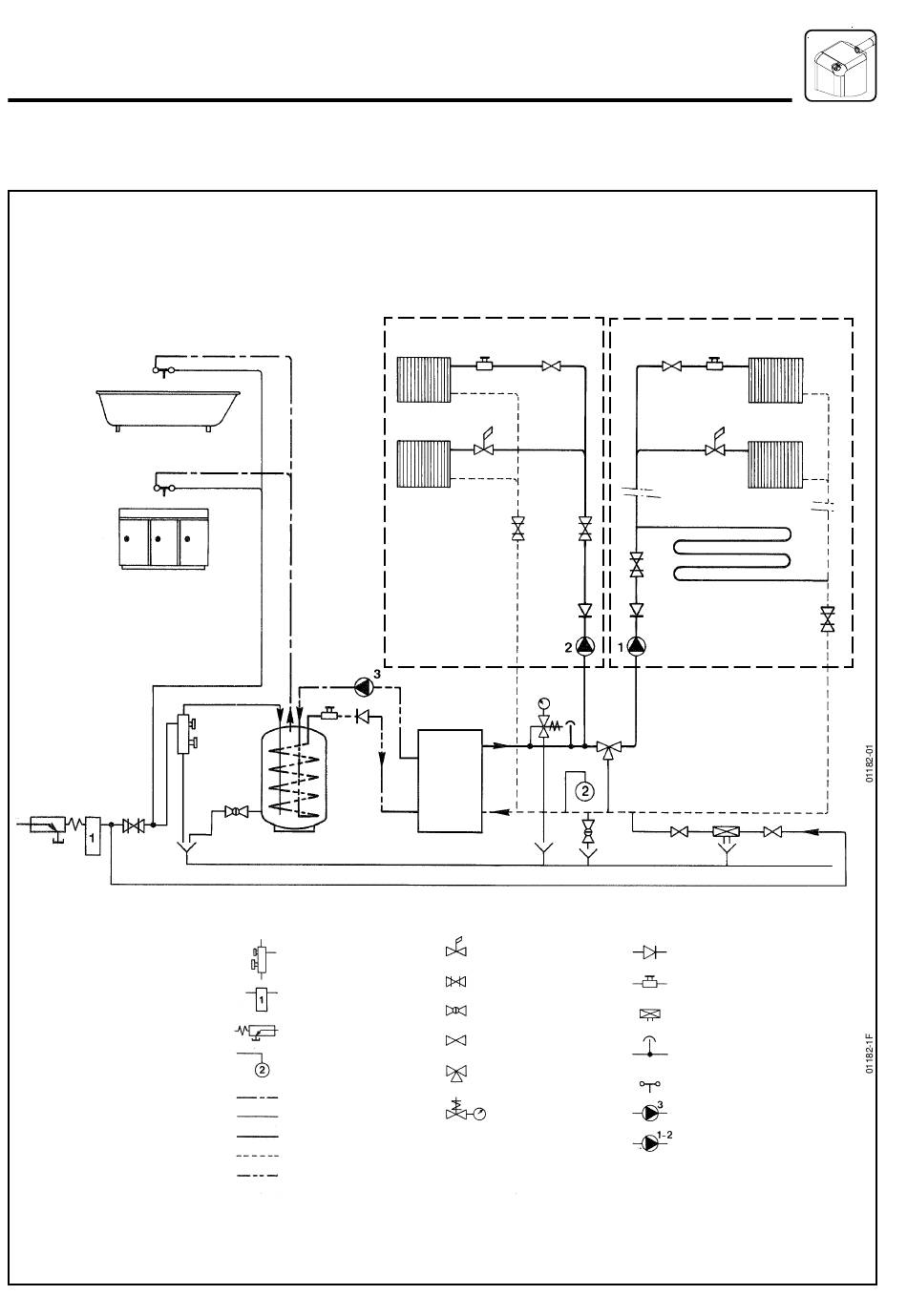

3 . 4 Hydraulisch schema "CVi": met productie van sanitair warm water,
driewegkraan en 2 verwarmingscircuits
SANITAIRCIRCUIT
LEGENDE
VAN DE
APPARATEN
Réf. : CH - 1060 - A
E
2
op temperatuur verwarmingsketel
Warmwaterbereider
Verwarmingsketel
Veiligheidsgroep 7 bar
NF VERPLICHT
Antikalk-
of anticorrosieapparaat
Drukontlastklep
Gesloten expansievat
VERPLICHT
(vuldruk 1 bar)
Buizen sanitair warm water
Buizen sanitair koud water
Buizen toevoer verwarming
Buizen retour verwarming
Buizen toevoer en
retour warmtewisselaar
CIRCUIT VERWARMING
Toevoer
Retour
Thermostatische kraan
Schuifafsluiter
Aftapkraan
Kraan
Driewegkraan
Veiligheidsklep 3 bar met
manometer, verplicht
12
1
E
CIRCUIT VERWARMING
Of
Goot
Eenwegafsluiter
Manuele aftapkraan
Uitschakelingsinrichting CB
Automatische ontluchtingskraan
Kraan sanitair
Aanvoerpomp sanitair
Pomp verwarming
