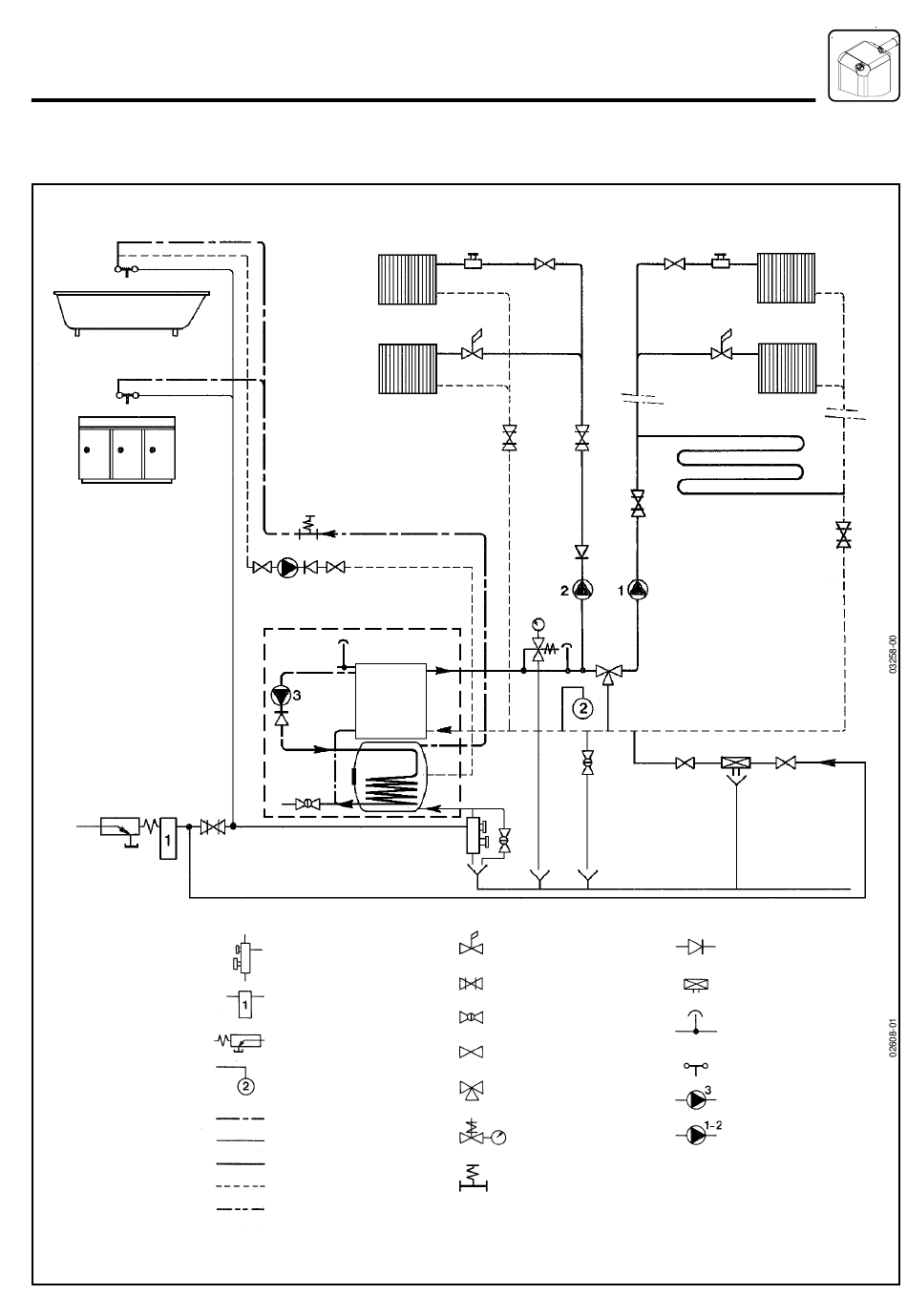

3 . 5 HYDRAULISCH SCHEMA "BVi": MET PRODUCTIE VAN SANITAIR
WARM WATER, DRIEWEGKRAAN EN 2 VERWARMINGSCIRCUITS
SANITAIRCIRCUIT
LEGENDE
VAN DE
APPARATEN
E
2
CIRCUIT VERWARMING
met temperatuur verwarmingsketel
Hergebruik
Verwarmingsketel
Toevoer
Retour
Bereider
Veiligheidsgroep 7 bar NF
VERPLICHT
Antikalk- of
anticorrosieapparaat
Drukontlastklep
Gesloten expansievat
VERPLICHT
(vuldruk 1 bar)
Buizen sanitair warm water
Buizen sanitair koud water
Buizen toevoer verwarming
Buizen retour verwarming
Buizen toevoer en retour
warmtewisselaar
Thermostatische kraan
Schuifafsluiter
Aftapkraan
Kraan
Driewegkraan
Veiligheidsklep 3 bar met
manometer, verplicht
Drukpiekbeveiliging
(aanbevolen)
13
1
E
CIRCUIT VERWARMING
OF
Goot
Eenwegafsluiter
Uitschakelingsinrichting CB
Automatische
ontluchtingskraan
Kraan sanitair
Aanvoerpomp sanitair
Pomp verwarming
Réf. : CH - 1060 - A
