4. E
lektrische verbindingen - regeling

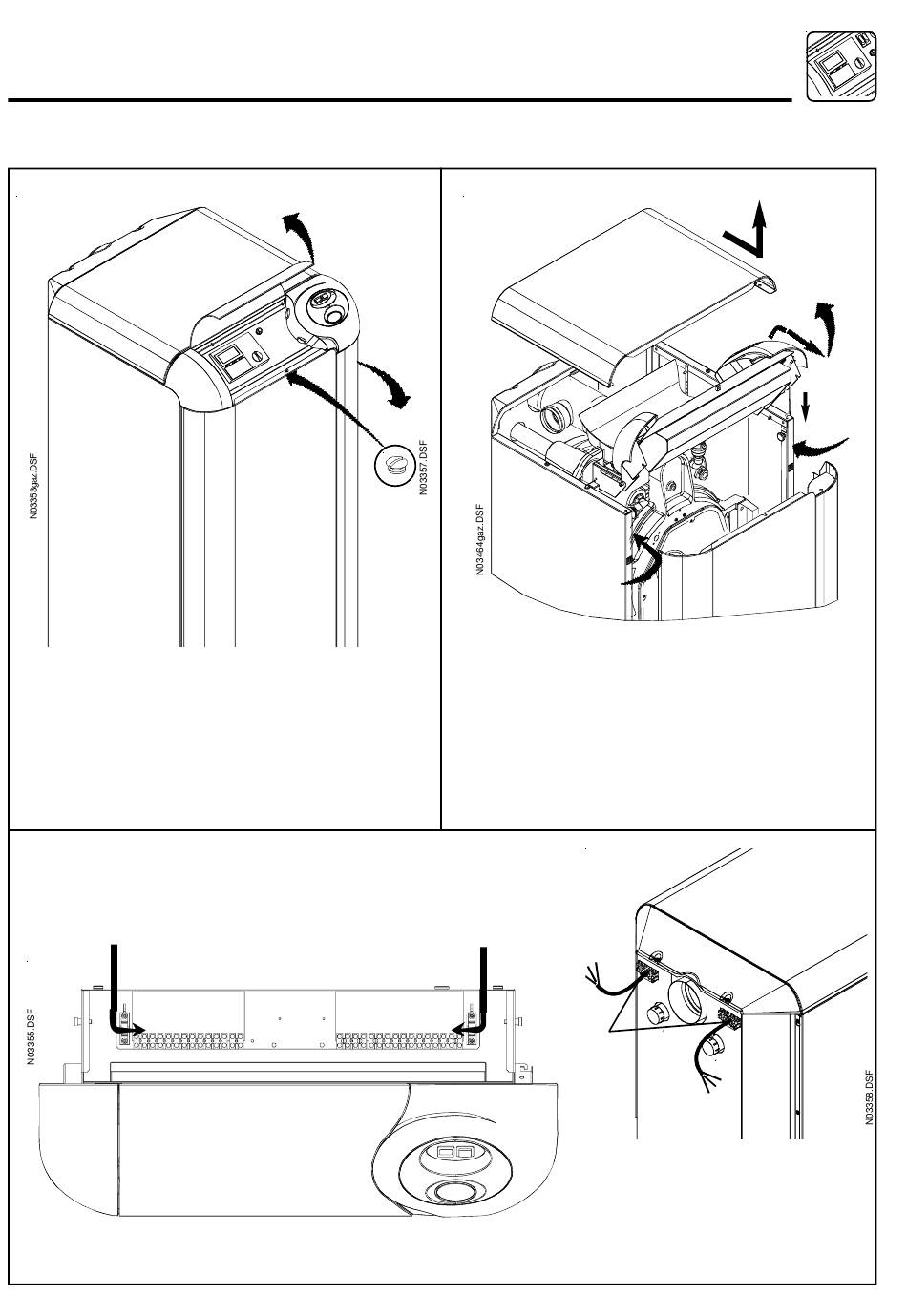

4 . 1 Toegang tot het aansluitblok elektrische bedrading (kabelschema: zie bijgevoegde handleiding)
1) Licht het deksel op.
2) Draai de schroef los.
3) Kantel de voorzijde naar u toe.
Aansluitblokken
Kabeldoorgang
Bekabeling van
de voelers
Réf. : CH - 1060 - A
1
3
2
4) Draai de blokkeerknoppen los.
5) Licht het bedieningspaneel op en kantel het dan naar
6) Plaats de stut in het gaatje dat zich in de hoek van de
7) Verwijderhetbovenstegedeelteenkoppeldeaardleiding,
Kabeldoorgang
Bekabeling van de
voeding en de pompen
16
4
boven.
mantel bevindt.
die zich vooraan bevindt, los.
Uitgang
kabels
7
5
6
4
