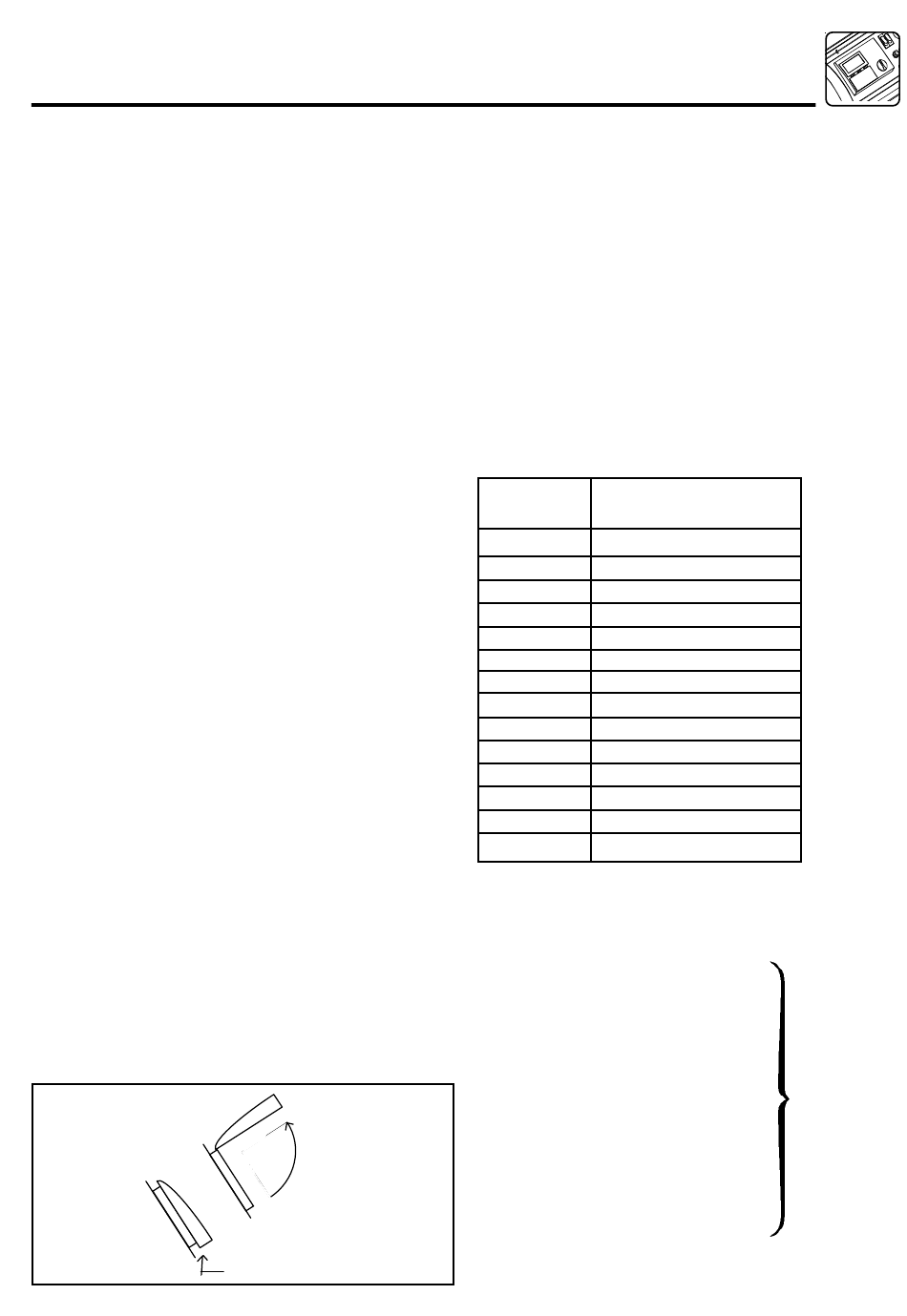

4 . 3 Montage van de voelers
Buitensondes AFS
Installeer de voeler:
- Indienmogelijktegeneenmuurinhetnoordenofnoordoosten
van een verwarmde kamer
- Op ongeveer 2,5 m van de grond
- Niet boven een venster, deur, luchtopening of warmtebron.
Monteer de voeler:
- Verwijder het deksel.
- Maak de voeler met de meegeleverde schroeven vast.
- Breng het deksel weer aan.
Voeler verwarmingsketel KFS of san. warm water SPFS
Duw de bol van elke voeler in de sondhuls van de
verwarmingsketel en van de boiler.
Voeler toevoer VFAS (geleverd in optie)
Installeer de VFAS-voeler op ongeveer 0,5 m na de
circulatiepomp die zich achter de klep bevindt.
- Maak de toevoerbuis schoon en krab deze zo nodig af.
- Smeer de toevoerbuis in met warmtegeleidende pasta
(geleverd bij de toevoervoeler).
- Maak de voeler vast met de ring.
Omgevingsmodule
De omgevingsmodule wordt in de fabriek op de voorzijde van
het paneel van de verwarmingsketel gemonteerd. Voor een
groter comfort bevelen wij u aan deze module in de omgeving
te installeren. Om deze installatie uit te voeren moet u als
volgt te werk gaan:
- Maak de plastic voet vast op de plaats van uw keuze:
• Op een binnenwand van de belangrijkste ruimte
(woonkamer).
• Vermijd de nabijheid van warmtebronnen (lampen,
radiatoren, zon,...).
• Installatie op om het even welke plaats als het criterium
"invloed van de omgeving" gedesactiveerd is.
- Maak de elektrische aansluitingen volgens het schema van
hoofdstuk 4.
- Demonteer de omgevingsmodule van het paneel van de
verwarmingsketel; de module moet met het onderste
gedeelte worden opgetild.
Hier optillen.
Om het instellen te vergemakkelijken kan deze module op
elk ogenblik van de wandbevestiging worden gehaald en op
het paneel van de verwarmingsketel worden geïnstalleerd.
Als het om een definitieve optie gaat, moet u het criterium
"Invloed van de omgeving" desactiveren (zie hoofdstuk 4.6).
De omgevingsmodule werkt alleen als de verwarmingsketel
op de stand "AUTO" (automatische modus) staat.
Weerstand van de voelers
Om deze weerstanden te meten moeten de voelers
uitgeschakeld zijn.
Temperatuur
Ohm-waarden (ohm)
AFS, VFAS, KFS, SPFS
-20
-10
0
10
15
20
25
30
40
50
60
70
80
90
Maximum toegestane lengte van de aansluitingskabels
Voelers (KFS, AFS, SPFS, VFAS)
Doorsnede
Maximum lengte
0,5 mm²
0,75 mm²
Eén omgevingsmodule
Doorsnede
Maximum lengte
0,5 mm²
0,75 mm²
Twee omgevingsmodules
Doorsnede
Maximum lengte
0,5 mm²
0,75 mm²
27
700
760
830
900
935
970
1010
1050
1130
1215
1300
1390
1485
1585
50 m
150 m
Soepele kabel
1400 m
aanbevolen
2000 m
700 m
1000 m
Réf. : CH - 1060 - A
