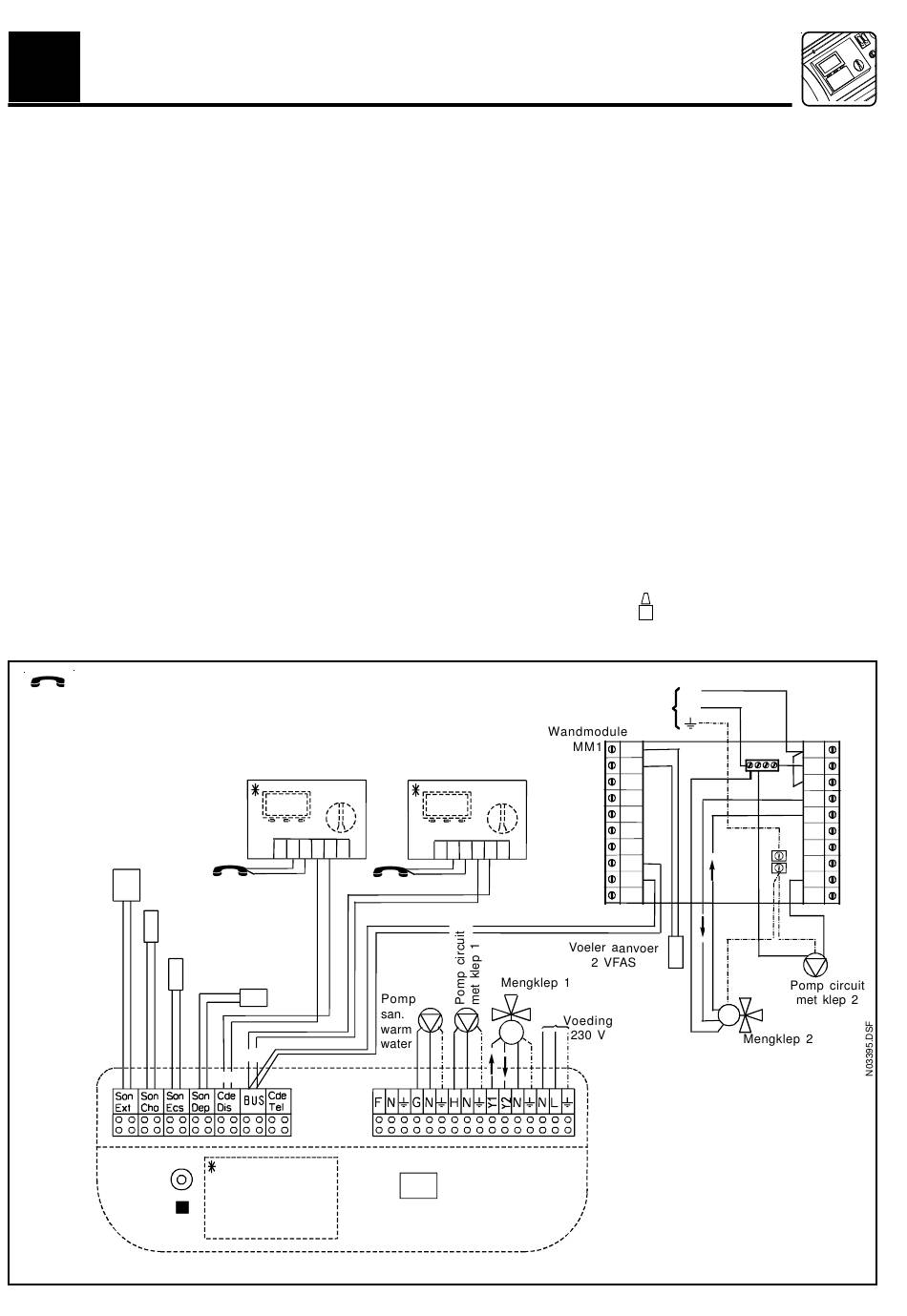

4 . 2 . 4 Elektrische verbindingen met 2 circuits met mengkleppen
Vooraleer u op de verwarmingsketel een interventie
uitvoert, moet u met de muurschakelaar de elektrische
voeding afsluiten.
De lijn moet een intensiteit van 6,3 A bij 230 V (50 Hz)
aankunnen. Om bij de aansluitblokken te komen moet u de
bovenkant van de verwarmingsketel verwijderen (zie § 4.1)
en de aanwijzingen van het elektrische schema (zie
hieronder) in acht nemen. Gebruik, voor de voeding van het
paneel en de pompen, een driedraadskabel fase (bruin) -
neutraal (blauw) - aarding (groen/geel) van het type H05VV-
F of H05RN-F.
Bekabeling van de voelers:
De voelers moeten op het linkergedeelte van het aansluitblok
(zie hieronder) worden aangesloten. De voelers van
verwarmingsketel en san. warm water worden in de fabriek
bekabeld. De omgevingsmodules krijgen hun voeding van
24 V via de bus. De kabel van het type telefoonkabel (2 x
0,8 mm2) vervoert tegelijkertijd de voeding en de
communicatie. Voor de aansluiting van de omgevingsmodules
die aan de muur zijn bevestigd, moet u de polariteit (4 op M
en 5 op D) respecteren. Zie hoofdstuk 4.3 voor de
eigenschappen, de plaatsing van de voelers en de
omgevingsmodule. Alleen de voeler voor de toevoer van het
circuit met klep 2 wordt in de voet van de bedieningsmodule
MM1 aangesloten.
Telefonische besturing: zie specifieke handleiding
voor afstandsbediening van de MT31 via telefoon.
Buitensonde AFS
Voeler
verwarmingsketel
KFS (reeds bekabeld)
Voeler san. warm
water SPFS (reeds
Bekabeling
van de voelers
Optische
poort
Bedienings-
knop
Réf. : CH - 1060 - A
Omgevingsmodule, aan
de muur bevestigd
2
3
6
1
4
5
bekabeld)
Voeler toevoer
1 VFAS
DM
DM
Ruimte beschikbaar voor
omgevingsmodule:
- voor regeling installatie
of
- besturing door de
verwarmingsketel
Bekabeling van de voeding en de aandrijvers:
- De voeding van 230 V van de verwarmingsketel, de pomp
en de klep van het circuit 1 worden op het rechtergedeelte
van het aansluitblok van de verwarmingsketel aangesloten.
- De pomp en de klep van circuit 2, evenals hun voeding van
230 V worden op het rechtergedeelte van de muurbevestiging
van de bedieningsmodule MM1 (zie schema hieronder)
aangesloten. Om toegang te krijgen tot het aansluitblok,
moet u de module van de basis halen nadat u de centrale
schroef hebt losgedraaid.
Eerste inbedrijfstelling:
Volg onderstaande aanwijzingen (zie § 4.5 voor de
referentiepunten):
1) Controleer of uw verwarmingsketel op het elektriciteitsnet
is aangesloten en of het oranje stroomcontrolelampje
brandt (ref. 1).
2) Druk op de schakelaar van de verwarmingsketel (ref. 2).
3) Zet de twee schakelaars Auto/Manu (ref. 10) op de
positie Auto en controleer of de twee cijfers op het
display (ref. 5) verschijnen.
4) Controleer of het scherm van de omgevingsmodule
aanstaat.
5) Wacht tot het teken
dit teken er staat, betekent het dat er communicatie is
tussen de verwarmingsketel en de omgevingsmodule.
2
e
omgevingsmodule
2
3
6
1
4
5
88
Display
Bedieningspaneel van de
verwarmingsketel
24
op het scherm verschijnt. Als
Voeding 230 V
L
N
10
9
8
7
6
5
4
M
3
2
D
1
Bekabeling van de
voeding en de pompen
OPGELET: de kabels van de voelers en
van de communicatiebus mogen niet in
dezelfde hulzen worden gestoken als de
voedingskabels (230 V).
20
19
18
17
16
15
14
13
12
11
