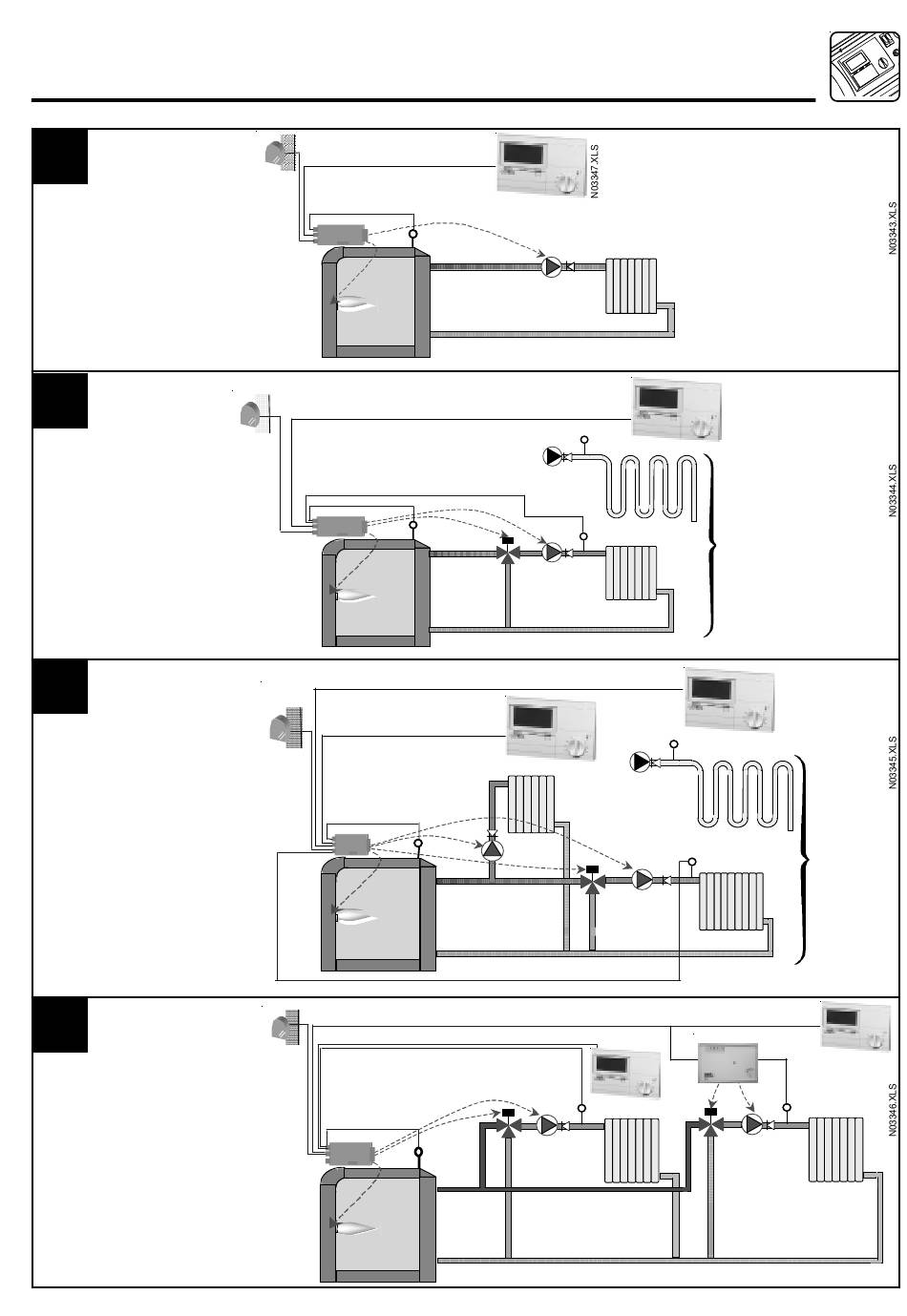

4 . 2 Mogelijke installatietypes
OPMERKING: een circuit voor sanitair warm water kan in elk geval worden bestuurd.
A
1 DIRECT
CIRCUIT
1 Buitensonde
2 Voeler verwarmingsketel
3 Omgevingsmodule
a Bediening brander
b Bediening pomp direct circuit
B
1 CIRCUIT MET
MENGKLEP
1 Buitensonde
2 Voeler verwarmingsketel
3 Omgevingsmodule
4 Voeler toevoer circuit met klep 1
a Bediening brander
c Bediening pomp circuit met klep 1
d Bediening klep 1
C
2 CIRCUITS
WAARVAN 1
MET MENGKLEP
1 Buitensonde
2 Voeler verwarmingsketel
3 Omgevingsmodule circuit met klep 1
4 Voeler toevoer circuit met klep 1
5 Omgevingsmodule direct circuit
a Bediening brander
b Bediening pomp direct circuit
c Bediening pomp circuit met klep 1
d Bediening klep 1
2 CIRCUITS MET
D
MENGKLEP
1 Buitensonde
2 Voeler verwarmingsketel
3 Omgevingsmodule circuit met klep 1
4 Voeler toevoer circuit met klep 1
5 Voeler toevoer circuit met klep 2
6 Omgevingsmodule circuit met klep 2
7 Wandmodule circuit met klep 2
a Bediening brander
c Bediening pomp circuit met klep 1
d Bediening klep 1
e Bediening pomp circuit met klep 2
f Bediening klep 2
AFS
1
a
1
AFS
2
a
AFS
1
a
1
AFS
2
a
3
KFS
2
b
KFS
c 4 VFAS
d
5
KFS
2
b
VFAS
c
d
KFS
17
3
OF
3
4
VFAS
c
d
N03348.XLS
3
7
4
e
f
OF
6
MM1
5 VFAS
Réf. : CH - 1060 - A
