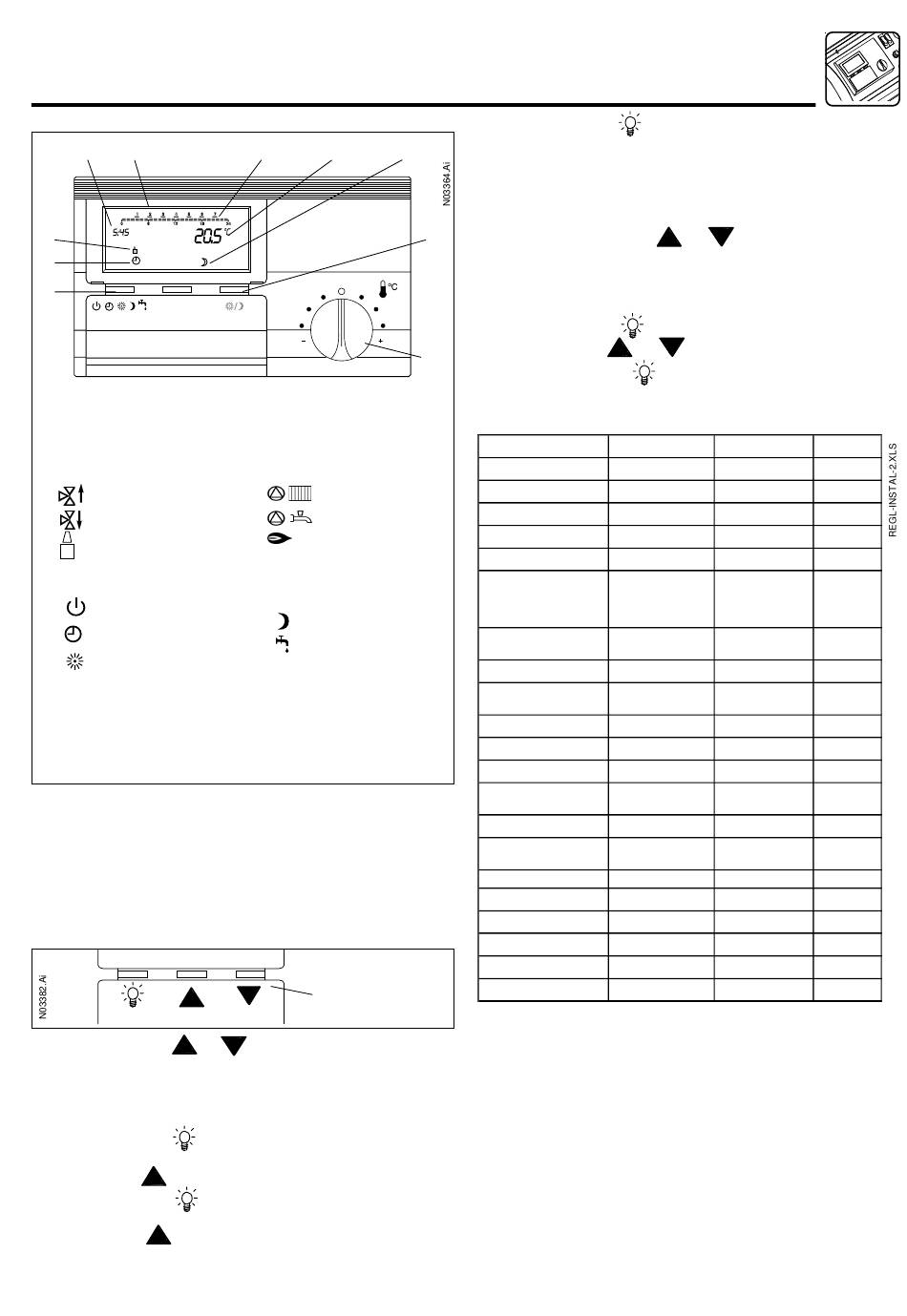

Beschrijving van de omgevingsmodule
5
4
6
7
8
1
Weergave van de huidige periode
2
Weergave van de omgevingstemperatuur
3
Verwarmingsprogramma vandaag
4
Weergave van de dag van de week (1 = maandag)
5
Weergave van het uur
6
Weergave van de werkingsstatus
Opening klep
Sluiting klep
Communicatie met
verwarmingsketel OK
7
Weergave van de werkingsmodus
Stop (vorstvrij)*
Programma
Permanent comfort
8
Toets voor selectie werkingsmodus
9
Afwijkingstoets
10
Aanpassing omgevingstemp
*
Vorstvrij: deze functie neemt niet weg dat u alle andere gebruikelijke
voorzorgsmaatregelen tegen bevriezing moet nemen, in het geval dat
niet langer aan de vereiste voorwaarden wordt voldaan.
4 . 6 Instellingen installateur
De instellingen voor de installatie worden op de
omgevingsmodule uitgevoerd. Om gemakkelijker te werken
kunt u het best de omgevingsmodule op het paneel van de
verwarmingsketel vastklikken.
De omgevingsmodule staat onder spanning:
- Open het deurtje van de omgevingsmodule.
+
- Druk op de toets
of
+
display verschijnt. Om bij de instellingen "installateur" te
komen, moet u volgende cijfers intikken: 1 1 1 1.
Om deze code in te voeren gaat u als volgt te werk:
- Druk op de toets
, het rode lampje gaat aan en de 1e
digit knippert.
- Met de toets
telt u bij de 1e digit 1 bij.
+
- Druk op de toets
digit knippert.
- Met de toets
+
telt u bij de 2e digit 1 bij.
Ga op dezelfde manier te werk tot en met de 4e digit.
Op het display staat de code 1 1 1 1.
3
2
Pomp direct circuit
Pomp san. warm water
Werking brander
Permanent beperkte temp.
Alleen san. warm water
Deurtje omgevings-
-
module open
-
tot TECHNICUS 000 op het
, het rode lampje gaat uit en de 2e
- Druk op de toets
display verschijnt:
1
D F GB NL E. U bent nu op het niveau "installateur".
Om bij een instellijn te komen:
- moet het rode lampje uit zijn
- kunt u met de toetsen
9
andere gaan, tot u de gewenste lijn hebt bereikt.
Om een waarde te wijzigen:
- druk op de toets
- met de toetsen
10
- druk op de toets
wijziging wordt in het geheugen opgeslagen.
Tabel instellingen installateur:
Criterium
Taalkeuze
Adres
* *
Helling (tekst)
* *
Max. temp. toevoer
Zelfaanpassing (tekst) *ZELFAANP.
Invloed
omgevingstemp.
*
(tekst
Kalibrering
omgevingstemp.
Veteranenziekte
Modus san.
w arm w ater
Klepmotor
* *
Min. druk w ater
* * *
Opgegeven druk w ater DRUK WATER
Opgegeven temp.
ketel
Temp. ketel
Opgegeven temp.
toevoer
* *
Temp. toevoer
Aant. starts brander
Uren w erking brander
Nr. sof tw are
Standaard
Terug niveau gebruiker TERUG
* * * Optie
* * Criteria afhankelijk van de installatie
* Deze criteria zijn niet weergegeven als de module heeft
gedetecteerd dat de buitensonde niet is aangesloten.
Verklaring van de criteria
Taalkeuze
U kunt uit volgende talen kiezen: Duits (D), Engels (GB),
Frans (F), Nederlands (NL) of Spaans (E). De criteria voor
alle instellingsniveaus zijn in de gekozen taal weergegeven.
Open het deurtje van de module en plak de 2 verklarende
etiketten in de gekozen taal.
29
, het rode lampje gaat uit en op het
-
en
van de ene lijn naar de
+
, het rode lampje gaat aan.
-
en
kunt u het criterium wijzigen.
+
, het rode lampje gaat uit en de
Display
Span
D F GB NL E
D F GB NL E
ADRES
0 - 3
HELLING
0 - 3
* *
MAX. TEMP. TOEV. 30 - 90
*
1 = actief, 0 = inac
1 – actief
0 = versnelling
ZELFAANP.
- - - = inactief
KALIB-OMG
+ of - 5 °K
VETERANEN
1 = actief, 0 = inac
MODUS SWW
1 = progr, 0 = 24u/
REG. KLEP
30 - 240
MIN DR WATER
0-4 bar
* * *
0-4 bar
OPG. T. KETEL
T. KETEL
* *
OPG. T. TOEVOER
T. TOEVOER
START BR
UREN BR
NR SOFTWARE
STANDAARD
Standaard
F
0
1,5
85
0
- - -
0
0
1
100
0,2
- - -
Display
Display
Display
Display
Display
Display
Display
Display
