CUTMASTER 35mm, 40mm
F. Toortskarakteristieken
Manuele toortskarakteristieken
Omgevings-
temperatuur
Bedrijfscyclus
Maximale
stroomsterkte
Spanning (Vpiek)
Boogontstekings-
spanning
Gemechaniseerde toortskarakteristieken
Omgevings-
temperatuur
Bedrijfscyclus
Maximale
stroomsterkte
Spanning (Vpiek)
Boogontstekings-
spanning
G. Gasvereisten
Gasspecificaties voor de manuele en de
gemechaniseerde toorts
Gas (plasma en secundair)
Bedrijfsdruk
Zie OPMERKING
Maximale inlaatdruk
Gasstroom (snijden en gutsen)
!
WAARSCHUWING
Deze toorts mag niet worden gebruikt met
zuurstof (O2)..
OPMERKING
De gebruiksdrukken zullen variëren per
toortsmodel, werkstroomsterkte en lengte van
de toortsleidingen. Zie de tabellen voor de gas-
drukinstellingen voor ieder model.
H. Direct contact-gevaar
Voor het stand-off mondstuk is de aanbevolen
stand-off 3/16 inches / 4,7 mm.
2T.04Opties en toebehoren
Zie sectie 6 voor de opties en toebehoren.
INLEIDING
104° F
40° C
100% bij 120 A bij 400 scfh
120 A
500V
7kV
104° F
40° C
100% bij 120 A bij 400 scfh
120 A
500V
7kV
Perslucht
60 - 95 psi
4.1 - 6.5 bar
125 psi / 8.6 bar
300 - 500 scfh
142 - 235 lpm
2T.05 Inleiding tot het plasma
A. Plasmagasstroom
Plasma is een gas dat tot op een extreem hoge
temperatuur is verhit en is geïoniseerd zodat het
elektrisch geleidend is geworden. Bij het plasma-
boogsnijden en -gutsen wordt dit plasma gebruikt
om een elektrische boog mee naar het werkstuk
over te dragen. Het te snijden of verwijderen
metaal wordt door de hitte van de boog gesmolten
en daarna weggeblazen.
Terwijl het plasmaboogsnijden ertoe dient het ma-
teriaal te scheiden, wordt het plasmabooggutsen
gebruikt voor het verwijderen van metalen tot op
een gecontroleerde diepte en breedte.
Bij een plasmasnijtoorts komt een koel gas zone B
binnen, waar een pilootboog tussen de elektrode
en het toortsmondstuk het gas verhit en ioniseert.
De primaire snijboog wordt daarna door de ko-
lom van plasmagas in zone C naar het werkstuk
overgebracht.
_
Stroom-
bron
+

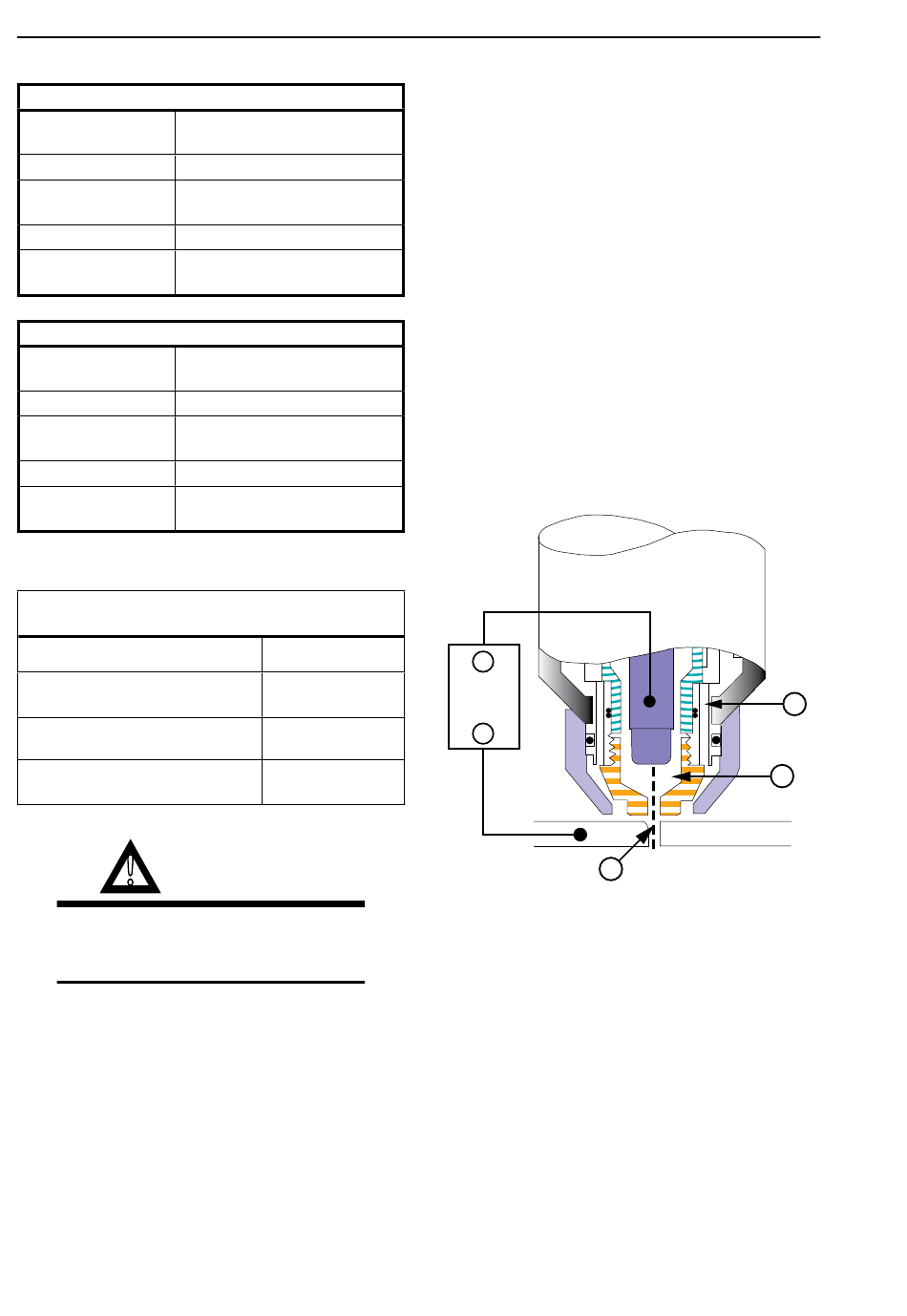

Typisch toortskopdetail
Dankzij de forcering door een kleine opening van
het plasmagas en de elektrische boog draagt de
toorts een hoge concentratie van hitte over op een
klein gebied. De stijve, vernauwde plasmaboog
is afgebeeld in zone C. Voor het plasmasnijden
wordt rechtstreekse polariteit gelijkstroom (DC)
gebruikt, zoals afgebeeld in de tekening.
Via zone A wordt een secundair gas aangevoerd
dat de toorts afkoelt. Dit gas zal tevens het hoge-
snelheid-plasmagas helpen bij het wegblazen van
het gesmolten metaal uit de snede voor een snelle
snijding zonder slakken.
2T-2
Werkstuk
C
A-00002
Handleiding 0-5118NL
