CUTMASTER 35mm, 40mm

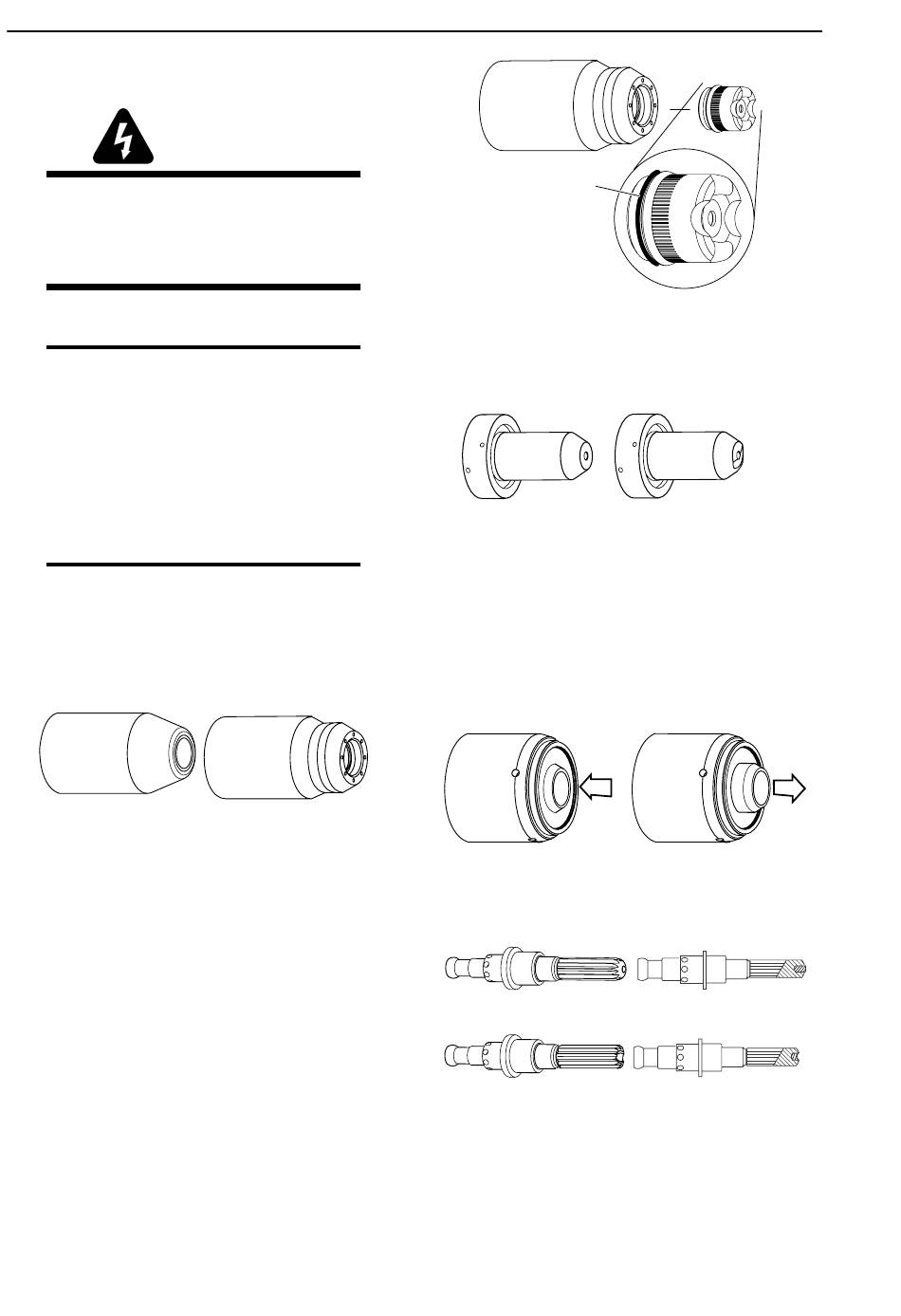

5T.02 Inspectie en vervanging van
de slijtdelen van de toorts
AARSCHUWINGEN
Koppel de primaire stroomvoorziening naar het
systeem los voordat u de toorts of de toortsleidin-
gen demonteert.Raak GEEN interne delen van
de toorts aan zolang het AC lampje van de
stroombron brandt (ON is).
Verwijder het slijtdeel van de toorts als volgt:
OPMERKING
Het schermgasmondstuk houdt het mondstuk
en de onstekingspatroon op hun plaats. Houd
de toorts met het schermgasmondstuk naar
boven gericht om te voorkomen dat deze delen
er tijdens het verwijderen van het schermgas-
mondstuk uit vallen.
1. Schroef het schermgasmondstuk los van de
toorts en verwijder het.
OPMERKING
Op het schermgasmondstuk opgehoopte slakken
die niet kunnen worden verwijderd, kunnen de
prestaties van het systeem nadelig beïnvloeden.
2. Controleer het schermgasmondstuk op besch-
adigingen. Veeg het schoon of verplaats het,
indien beschadigd.
Art # A-08067
Schermgasmondstukken
3. Op toortsen met een schermgasmondstukbehu-
izing en een schermgaskap of deflector, moet u
ervoor zorgen dat de kap of deflector goed tegen
de behuizing van het schermgasmondstuk is
geschroefd. Bij (alleen) contactsnijwerkzaam-
heden met schermgas kan een O-ring zijn
aangebracht tussen de behuizing van het scher-
mgasmondstuk en de "drag shield" kap. Smeer
deze O-ring niet.
SERVICE
Behuizing
schermgas-
mondstuk
O-Ring No. 8-3488
Art # A-03878
4.
Verwijder het mondstuk. Controleer op over-
matige slijtage (herkenbaar aan ovale of te grote
opening). Reinig of repareer het mondstuk
indien noodzakelijk..
Goed mondstuk
Voorbeeld van mondstukslijtage
5.
Verwijder de ontstekingspatroon. Controleer
op overmatige slijtage, verstopte gasopenin-
gen, of verkleuringen. Controleer de fitting aan
het ondereinde op speling. Vervangen indien
noodzakelijk.
Veerbelaste fitting
ondereinde volledig
ingedrukt
6.
Trek de Elektrode recht uit de toortskop. Con-
troleer de voorzijde van de elektrode op over-
matige slijtage. Zie de volgende tekening.
Nieuwe elektrode
Versleten elektrode
Art # A-03284
Slijtage van de elektrode
5T-2
"Drag Shield" kap
Versleten mondstuk
A-03406
Veerbelaste fitting
ondereinde op reset/
volledig uitgezet
Art # A-08064_AC
Handleiding 0-5118NL
