CUTMASTER 35mm, 40mm
Installatie van een optionele tweetraps-luchtfilterkit
Dit optionele tweetraps-luchtlijnfilter is ook geschikt voor gebruik op persluchtsystemen in werkp-
laatsen. Het filter zal vocht en contaminanten tot tenminste 5 micron verwijderen.
Sluit de persluchtaanvoer als volgt aan:
1. Sluit de tweetrapsfilterbeugel aan op de achterzijde van de stroombron volgens de aanwijzin-
gen geleverd met het filtersamenstel.
Voor een veilige verzegeling moet u een dichtingsmiddel op de schroefdraad van de fittingen aanbrengen, over-
eenkomstig de instructies van de fabrikant. Gebruik geen Teflon tape als schroefdraaddichtingsmiddel, daar
kleine deeltjes van de tape af kunnen breken en de kleine luchtpassages in de toorts blokkeren.
2. Sluit de tweetrapsfilteruitlaatslang aan op inlaat van de het regelaar-/filtersamenstel.
3. Gebruik door de klant verstrekte fittingen voor de aansluiting van de persluchtleiding op het
filter. Een 1/4 NPT naar ¼ inch slangtuitfitting wordt afgebeeld als voorbeeld.
INSTALLATIE
Slangklem
Gastoevoerslang
Optionele installatie van een enkeltrapsfilter
OPMERKING
Regelaar
ingang
Gastoevoerslang
1/4 NPT naar
1/4 inch (6 mm)
fitting

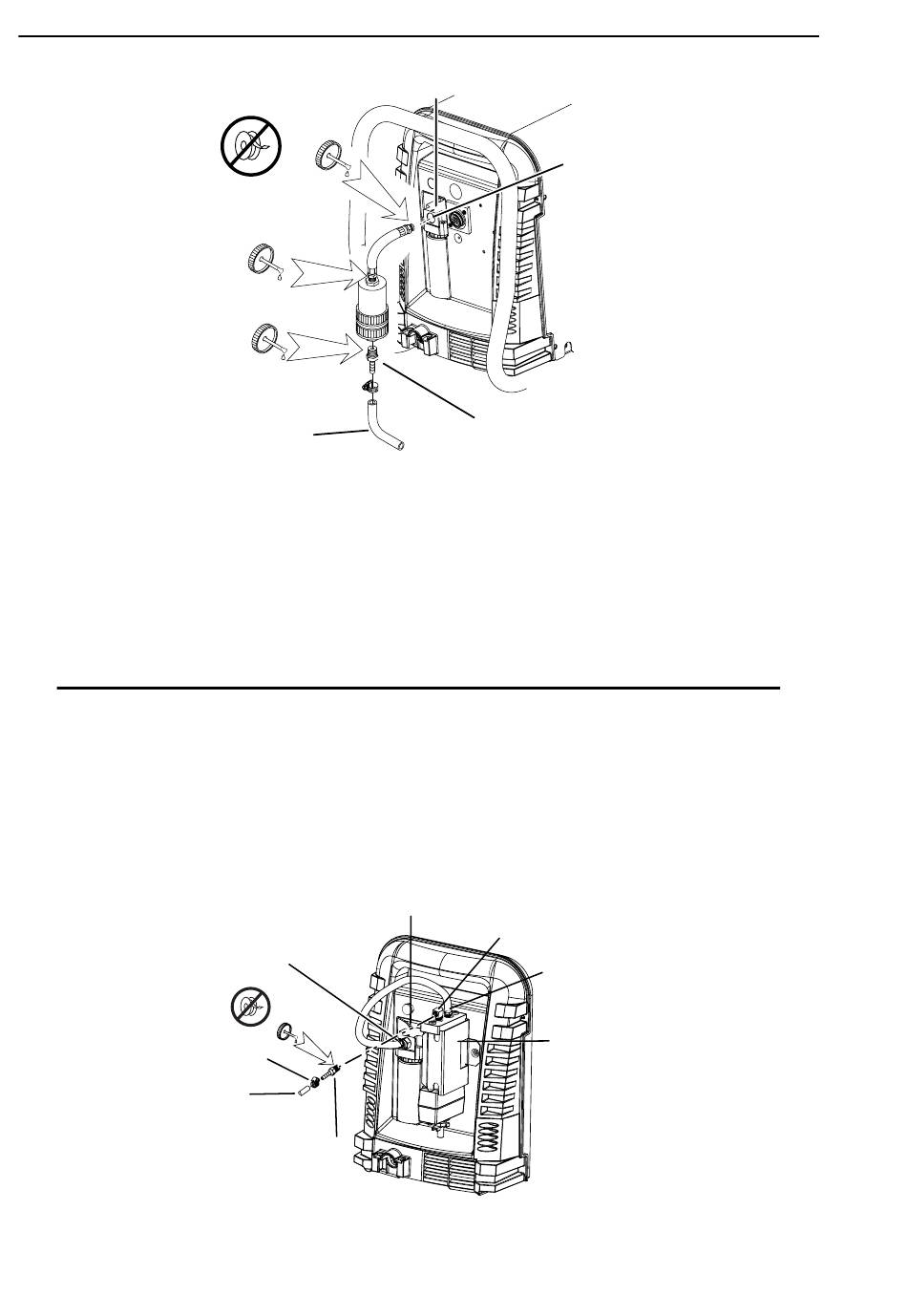

Optionele tweetrapsfilter-installatie
Regelaar-/
filtersamenstel
Art # A-07944
1/4 NPT of 1/4 inch
(6 mm) fitting
Regelaar-/
filtersamenstel
Inlaat 2-
trapsfilter (IN)
Uitlaat
(OUT)
Tweetraps-
filtersamenstel
Art # A-07945_AC
3-4
inlaat
Handleiding 0-5118NL
