CUTMASTER 35mm, 40mm
Vervanging van het optionele
tweetrapsfilterelement
Het tweetraps-luchtfilter heeft twee filterelementen.
Wanneer de filterelementen vuil worden zal de werk-
ing van de stroombron niet worden afgebroken, maar
kan de snijkwaliteit onacceptabel worden. Zie sectie
6, Onderdelenlijst, voor het catalogusnummer van het
vervangingsfilterelement.
1. Schakel het primaire ingangsvermogen uit.
2. Schakel de persluchttoevoer uit en ontlucht het
systeem.
WAARSCHUWING
Om letsel te voorkomen moet u de persluchttoe-
voer altijd uitschakelen het systeem ontluchten
voordat u het filtersamenstel demonteert.
3. Draai de twee bouten bovenop het filtersamen-
stel genoeg los om de filterelementen vrij te
kunnen laten bewegen.
4. Noteer de locatie en oriëntatie van de oude fil-
terelementen.
5. Schuif de oude filterelementen eruit.
Vervanging van het optionele tweetrapsfilter
6. Schuif het vervangingsfilterelement in het fil-
tersamenstel, in dezelfde richting ervan als die
genoteerd in stap 4 hierboven.
7. Draai beide bouten evenveel met de hand vast zet
ze daarna vast met een draaimoment van 20-30
in-lbs (2,3-3,4 Nm). Een onjuist draaimoment
zal de pakking kunnen beschadigen.
8. Voer de perslucht langzaam in het samenstel in,
en controleer op lekken.
OPMERKING
Een kleine hoeveelheid lekkende lucht uit de
onderste fitting is normaal.
Hiermee zijn de onderdelenvervangingsprocedures
voltooid.
SERVICE

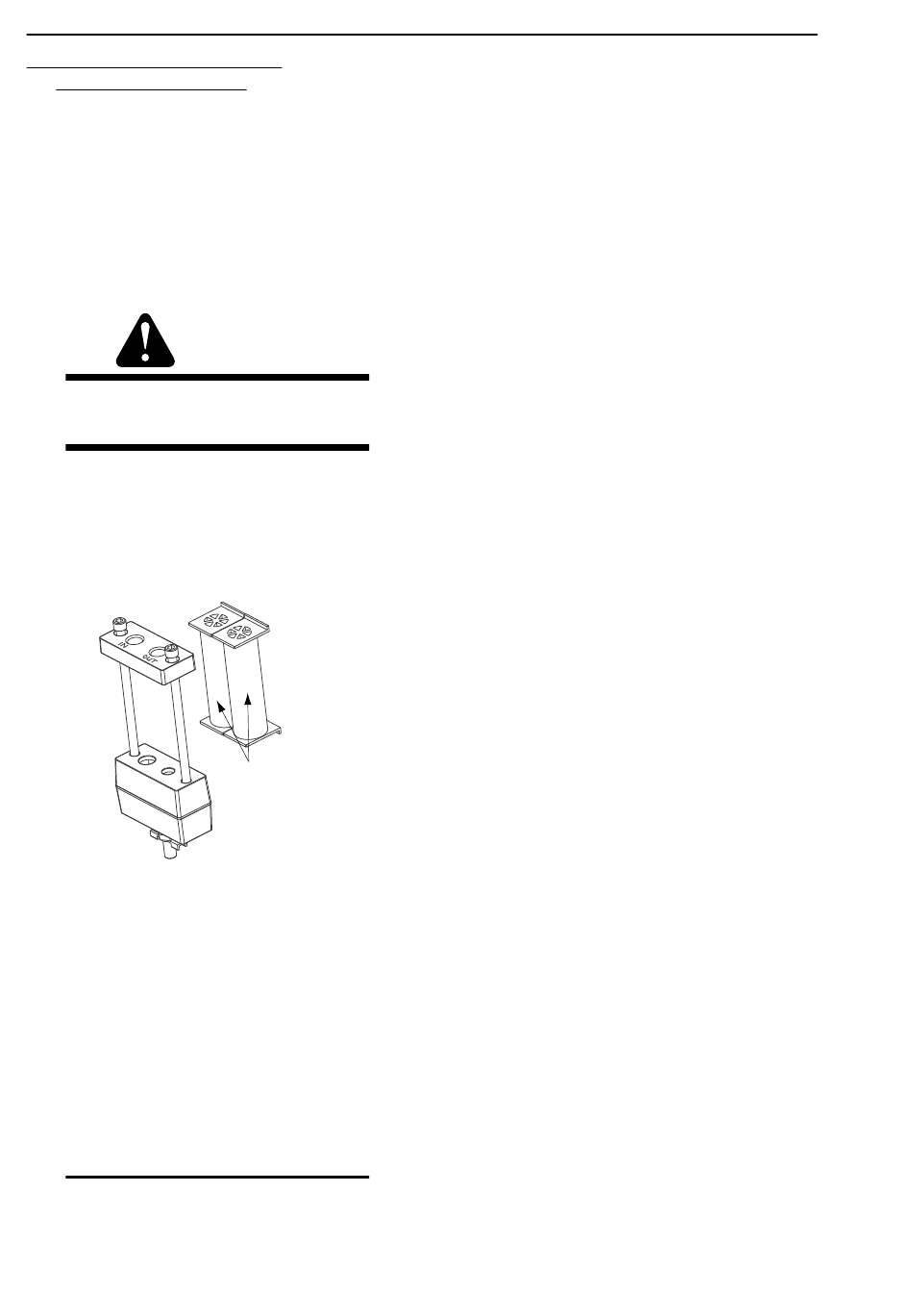

Patronen van de
eerste en tweede
trap (zoals
gemarkeerd)
Art # A-02942
5-8
Handleiding 0-5187NL
