SECTIE 3 TOORTS:
INSTALLATIE
3T.01 Toortsaansluitingen
Indien noodzakelijk moet u de toorts aansluiten op
de stroombron. Sluit alleen de manuele Thermal
Dynamics model SL100 of de mechanische SL100
toortsen aan op deze stroombron. De maximale
lengte van de toortsleidingen is 100 voet / 30,5
m, inclusief verlengstukken.
WAARSCHUWING
Koppel de primaire stroomvoorziening los
bij de bron voordat u de toorts aansluit.
1. Lijn de ATC stekker (op de toortsleiding) uit
met de contactdoos. Druk de stekker in de
contactdoos. De stekkers moeten met een
klein beetje druk vastklikken.
2. Verzeker de aansluiting door de borgmoer
rechtsom te draaien tot hij klikt. Gebruik
de borgmoer NIET om de aansluiting mee
samen te trekken. Gebruik geen gereedsc-
hap voor het verzekeren van de aansluiting.

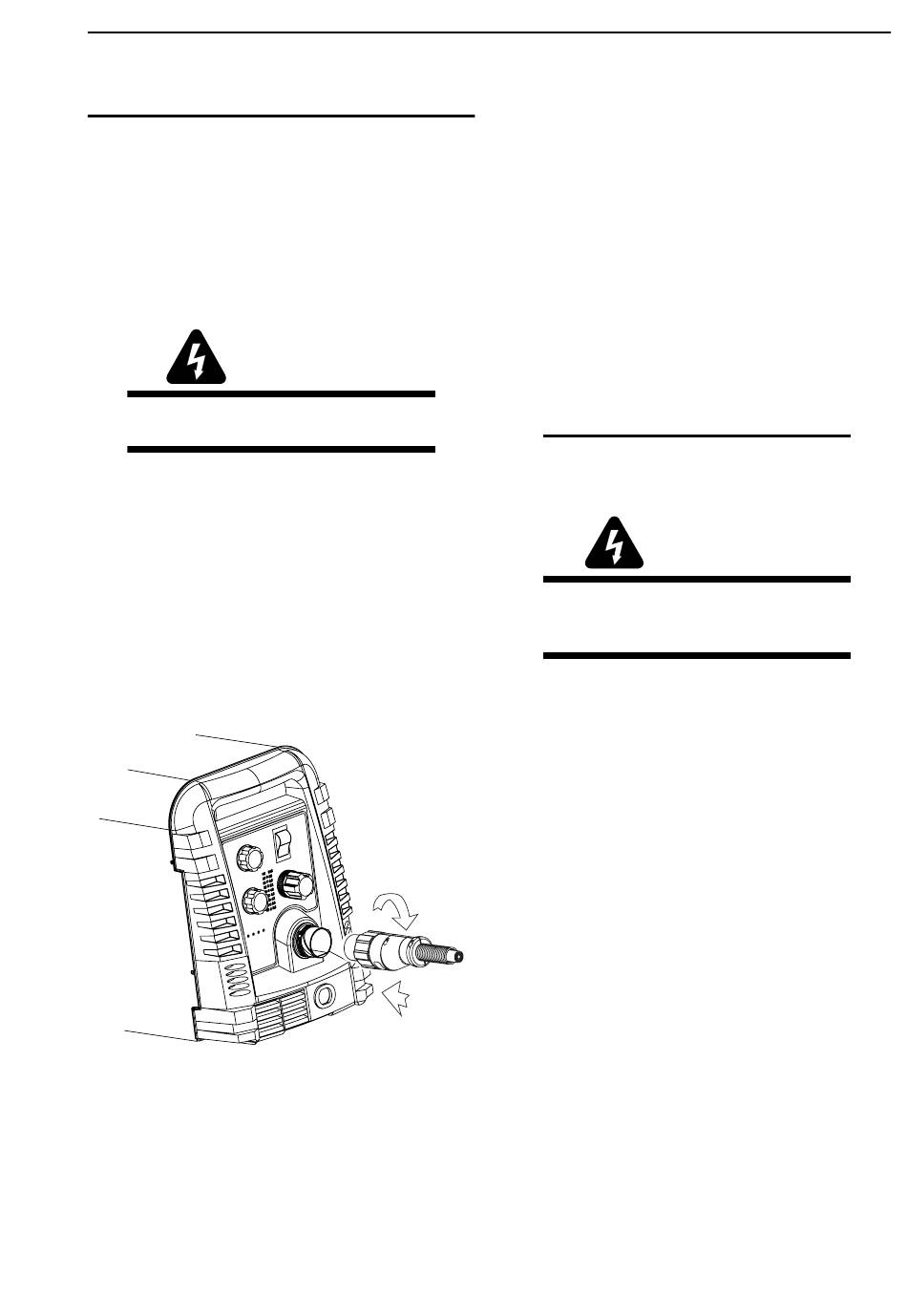

Art # A-07885
Aansluiting van de toorts op de stroombron
3. Het systeem is gereed voor gebruik..
Handleiding 0-5118NL
Controle van de luchtkwaliteit
Om de kwaliteit van de lucht te testen moet u:
1. de ON/OFF schakelaar in de ON (omhoog)
stand zetten;
2. de functiecontroleschakelaar in de SET stand
zetten;
3. een lasfilterlens voor de toorts zetten en de
lucht inschakelen. Start de boog niet!
Alle olie of vochtigheid in de luchttoevoer zal
op de lens zichtbaar zijn.
3T.02 Klaarmaken van de
Bij het omzetten van een handtoortssysteem
naar gebruik met een machine-toorts moet een
adapter worden geïnstalleerd.
Koppel de primaire stroomvoorziening los
bij de bron voordat u de toorts of de toort-
sleidingen demonteert.
De mechanische toorts heeft een positionerings-
buis met rek- en klembloksamenstel.
De mechanische toorts heeft een positioner-
ingsbuis met rek- en klembloksamenstel.
1. Monteer het toortssamenstel op de snijtafel.
2. Voor een schone, verticale snede moet u de
toorts met een winkelhaak in loodrecht op
het oppervlak van het werkstuk te zetten.
2
1
3T-1
CUTMASTER 35mm, 40mm
mechanische toorts
OPMERKING
WAARSCHUWING
INSTALLATIE
