3.03 Aansluitingen primair ingangsvermogen
Controleer de correcte spanning van de stroombron voordat u het apparaat aansluit op de netvoeding of het
inschakelt. De primaire stroombron, de zekering, en alle gebruikte verlengkabels moeten conform de plaatselijke
elektriciteitsvoorschriften, de aanbevolen circuitbeveiliging en bedradingsvereisten zijn, zoals gespecificeerd
in Sectie 2.
Alle apparaten worden van de fabriek uit verzonden met een 380/400 V voedingskabel die is aanges-
loten op het ingangsklemmenbord in de drie fasen configuratie. Gebruik de volgende illustraties en
aanwijzingen voor het vervangen van de voedingskabel.
A. Aansluitingen op driefasen ingangsvermogen
Koppel het ingangsvermogen los van de stroombron en de voedingskabel voordat u deze procedure start.
Deze aanwijzingen dienen voor het vervangen van een 380/400V voedingskabel op de stroombron
voor driefasen ingangsvermogen.
1. Vervang de afdekking van de stroombron volgens de aanwijzingen van sectie 5.
2. Koppel de oorspronkelijke voedingskabel los van de primaire voedingsschakelaar en de
aardaansluiting van het chassis.
3. Maak de kabelwartel op het achterpaneel van de stroombron los. Trek de oorspronkelijke
voedingskabel uit de stroombron.
4. Gebruik een door de klant geleverde vierpolige voedingskabel voor de gewenste spanning, en
pel de isolatie van de afzonderlijke draden af.
5. Trek de gebruikte kabel door de toegangsopening in het achterpaneel van de stroombron. Zie
sectie 2 voor de specificaties van de voedingskabel.
De primaire stroombron, zekering, en voedingskabel moeten conform de plaatselijke elektriciteitsvoorschriften,
de aanbevolen circuitbeveiliging en bedradingsvereisten zijn, (zie de tabel in Sectie 2).
6. Sluit de draden als volgt aan:
• Sluit de jumper-draden aan op de schakelaar. Zie de illustratie.
• De groen/gele draad naar aarde.
• De resterende draden naar de L1, L2 en L3 ingangen. De volgorde van aansluiting van deze
draden doet niet ter zake. Zie de voorgaande illustraties.
7. Geef de draden een beetje speling en draai de kabelwartel aan om de voedingskabel te borgen.
8. Plaats de afdekking van de stroombron weer terug.
9. Sluit het andere eind van de afzonderlijke draden aan op een door de klant verstrekte stekker
INSTALLATIE
LET OP!
Driefasen (3ø) en jumperinstellingen
Berg de koperen jumper op in de doos
met reserve-onderdelen
L1
L1
L2
L2
L3
L3
L4
L4
AARDE

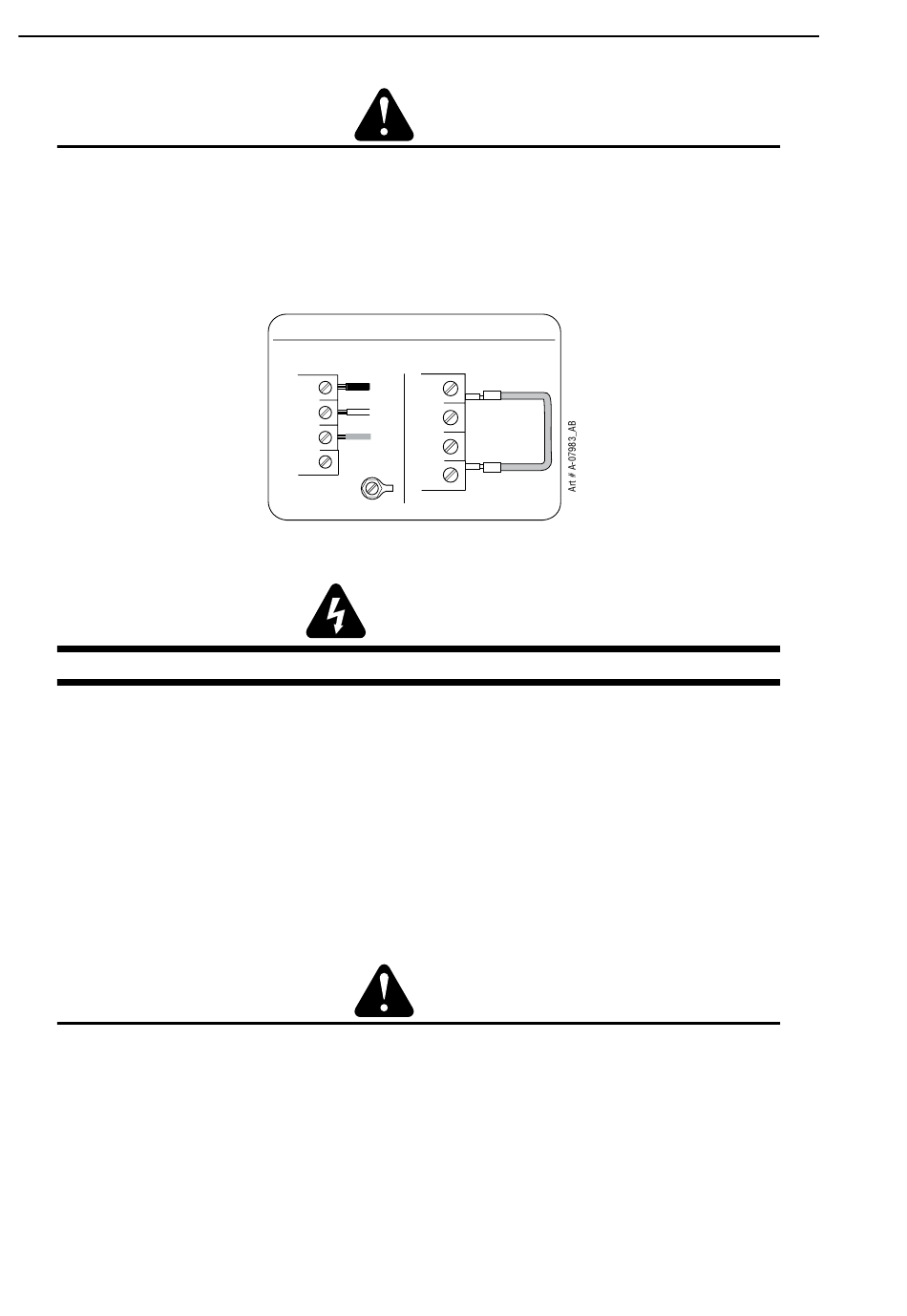

Bedrading driefasen ingangsvermogen
WAARSCHUWING
LET OP!
3-2
Jumper L1 -L4
Handleiding 0-5118NL
