CUTMASTER 35mm, 40mm

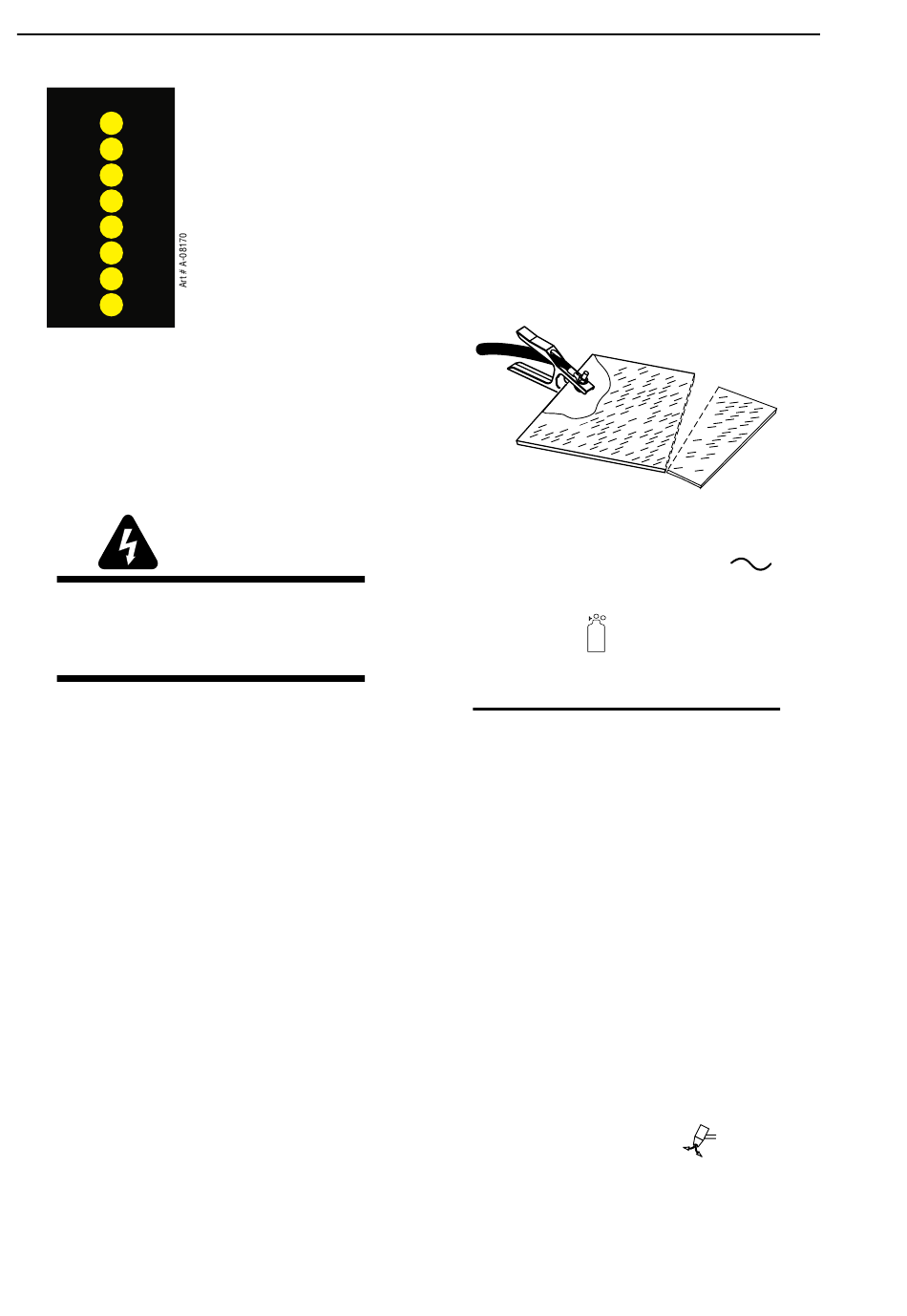

10. Druk-controlelampjes
PSI
BAR
MAX
MAX
90
6.3
85
5.9
80
5.5
75
5.2
70
4.8
65
4.5
MIN
MIN
Afhankelijk van de druk ingesteld door de drukre-
gelknop (nummer 4) zullen de controlelampjes
gaan branden.
4.02 Voorbereidingen voor het
gebruik
Aan het begin van ieder gebruik:
WAARSCHUWING
Schakel de primaire stroomvoorziening
uit bij de bron voordat u de stroombron,
toortsdelen of toorts- en kabelsamenstellen
monteert of demonteert.
Keuze toortsdelen
Controleer of de toorts goed en met de juiste
toortsdelen is samengesteld. De toortsdelen
moeten overeenstemmen met het type werk en
met de stroomsterkteafgifte van deze stroombron
(maximaal 40 A voor de 12 mm, 60 A voor de 20
mm, en 80 A voor de 25 mm). Zie sectie 4T.07 en
volgende voor de toortsdelenselectie.
Aansluiting toorts
Controleer of de toorts goed is aangesloten. Al-
leen de manuele Thermal Dynamics model SL60,
of de mechanische SL100 toortsen mogen worden
aangesloten op deze stroombron. Zie sectie 3T van
deze handleiding.
Controleer de primaire
ingangsvermogenbron
1. Controleer of de stroombron de juiste
ingangsspanning ontvangt. Verzeker u
ervan dat de stroombron voldoet aan de
vermogensvereisten voor het apparaat zo-
als aangegeven in sectie 2, Specificaties.
2. Sluit de voedingskabel aan (of schakel
de hoofdvoedingsschakelaar in) om het
GEBRUIK
systeem onder spanning te zetten.
Persluchtbron
Verzeker u ervan dat de bron aan de vereisten
voldoet (zie sectie 2). Controleer de aansluitingen
en schakel de persluchttoevoer in.
Sluit de werkkabel aan
Klem de werkkabel vast op het werkstuk of de
snijtafel. Het gebied moet vrij zijn van olie, verf en
roest. Maak de aansluiting alleen op het hoofddeel
van het werkstuk, verbind hem niet met het deel
dat moet worden afgesneden.
Art # A-04509
Inschakelen
Zet de ON / OFF schakelaar van de stroombron
op ON (omhoog). Het AC lampje
branden. Wanneer er voldoende gasdruk is voor
de werking van de stroombron zal het Gas-
controlelampje
koelventilatoren gaan draaien.
OPMERKING
De minimaal noodzakelijke druk voor de werk-
ing van de stroombron is lager dan de minimale
druk voor de werking van de toorts.
De koelventilatoren zullen gaan draaien zodra
de apparaat wordt ingeschakeld. Nadat de ap-
paraat tien (10) minuten lang niet is gebruikt
zullen de ventilatoren stoppen. De ventilatoren
zullen weer gaan draaien zodra de toortss-
chakelaar wordt ingeschakeld (startsignaal) of
wanneer de apparaat wordt uitgeschakeld en
vervolgens weer ingeschakeld. Bij een overver-
hittingssituatie zullen de ventilatoren blijven
draaien zolang deze situatie voortduurt en nog
tien (10) minuten daarna nadat de situatie is
verholpen.
Instelling bedrijfsdruk
1. Zet de functiecontroleknop van de
stroombron op de SET
gas begint te stromen
2. Voor stand-off snijden moet u de gas-
druk instellen op 70-85 psi / 4,8-5,9 bar
4-2
gaan branden en zullen de
stand. Het
Handleiding 0-5118NL
gaat
