10. Sluit de voedingskabel aan op de stroomvoorziening (of schakel de hoofdvoedingsschakelaar
in).
3.04 Gasaansluitingen
Aansluiting van de gasvoorziening op het apparaat
De aansluiting is identiek voor perslucht of hogedrukflessen. Zie de volgende twee subsecties voor
de installatie van een eventueel optioneel luchtfilter.

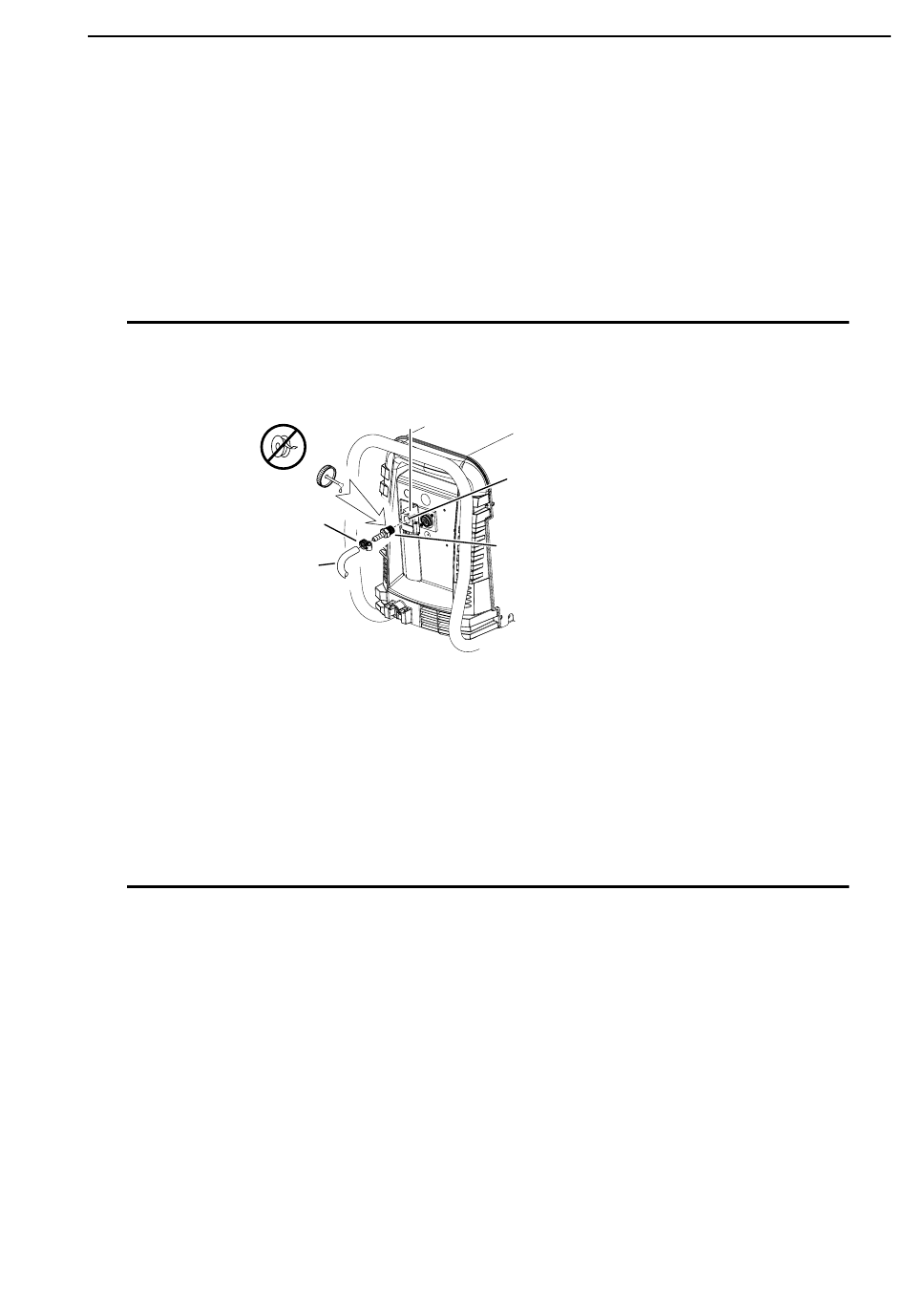

1. Sluit de luchtinlaatleiding aan op de inlaat. In de figuur ziet u voorbeelden van typische fit-
tingen.
Voor een veilige verzegeling moet u een dichtingsmiddel op de schroefdraad van de fittingen aanbrengen, over-
eenkomstig de instructies van de fabrikant. Gebruik geen Teflon tape als schroefdraaddichtingsmiddel, daar
kleine deeltjes van de tape af kunnen breken en de kleine luchtpassages in de toorts blokkeren.
Slangklem
Gastoevoerslang
Installatie van een optioneel enkeltraps-luchtfilter
Een optionele filterkit wordt aanbevolen voor een verbeterde filtering bij gebruik van perslucht, om
vocht en deeltjes uit de toorts te houden.
1. Sluit de enkeltrapsfilterslang aan op de inlaat.
2. Sluit het filtersamenstel aan op de filterslang.
3. Sluit de luchtleiding aan op het filter. In de figuur ziet u voorbeelden van typische fittingen.
Voor een veilige verzegeling moet u een dichtingsmiddel op de schroefdraad van de fittingen aanbrengen, over-
eenkomstig de instructies van de fabrikant. Gebruik GEEN Teflon tape als schroefdraaddichtingsmiddel, daar
kleine deeltjes van de tape af kunnen breken en de kleine luchtpassages in de toorts blokkeren. Sluit als volgt aan:
Handleiding 0-5118NL
OPMERKING
Regelaar-/filtersamenstel
Art # A-07943
Luchtaansluiting naar inlaat
OPMERKING
CUTMASTER 35mm, 40mm
Inlaat
1/4 NPT of ISO-R naar 1/4 inch (6 mm) fitting
3-3
INSTALLATIE
