6
In bedrijf nemen
6.1
Checklist inbedrijfstelling
OPMERKING
De installatie raakt beschadigd bij inschakelen zonder water.
Componenten in de cv-installatie raken oververhit als deze zonder water
wordt ingeschakeld.
▶ Vul het warmwatertoestel en de cv-installatie vóór u de cv-installatie
inschakelt en zorg voor de juiste druk.
6.2
Ontluchten van de binneneenheid
VW1

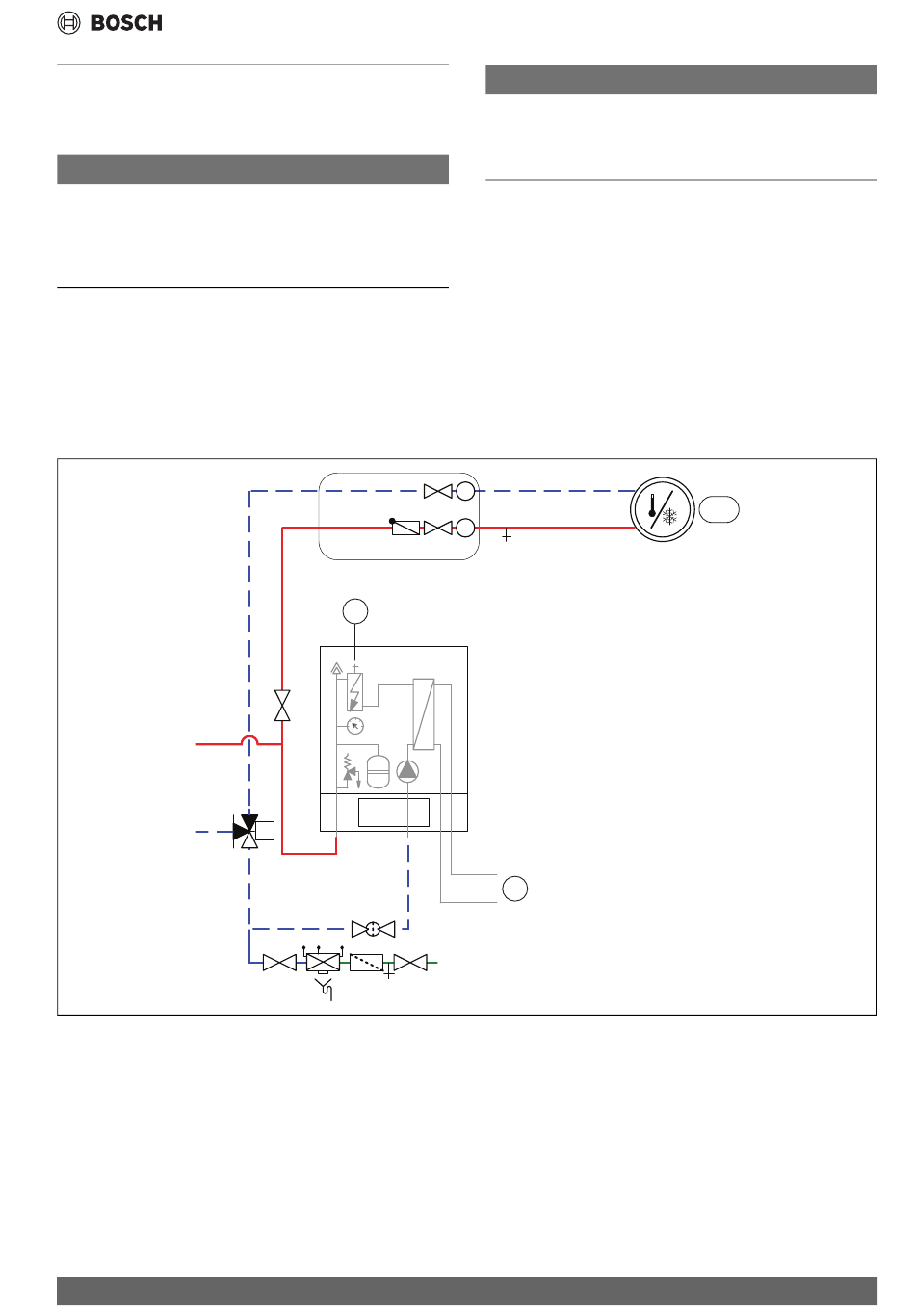

Afb. 16 Binneneenheid met een geïntegreerde elektrische bijverwarming en verwarmingssysteem
[Z1]
Verwarmingssysteem (zonder mengventiel)
[1]
Buiteneenheid
[2]
Handmatig ontluchtingsventiel
[PC0]
Primaire circulatiepomp
[VC1]
Afsluiters verwarmingssysteem
[VC2]
Aftapkraan
[VC3]
Afsluiters verwarmingssysteem
[VL1]
Automatische ontluchter
[GC1]
Manometer
[SC1]
Magnetische deeltjesfilterafsluiter
[VW1]
3-weg omschakelventiel
Compress 3400i AWS – 6721827930 (2024/03)
VC1
2
VL1
VC3
GC1
PC0
M
SC1
VW2
OPMERKING
Materiële schade door vorst!
De bijverwarming kan door vorst beschadigd raken.
▶ Start het toestel niet als de mogelijkheid bestaat dat het water in de
bijverwarming bevroren is.
Voordat u het toestel inschakelt, dient u te controleren of alle externe
aangesloten toestellen goed geaard zijn.
1. Controleer of alle armaturen in de installatie open zijn.
2. Voeding op de eenheid.
3. Stel de cv-installatie in bedrijf. Voer daarvoor de benodigde instellin-
gen via de bedieningseenheid uit (handleiding bedieningseen-
heid).
4. Ontlucht het complete verwarmingssysteem na de inbedrijfstelling.
5. Controleer of alle sensoren correcte waarden weergeven.
6. Deeltjesfilter controleren en reinigen.
7. Controleer het bedrijf van het verwarmingssysteem na het opstarten
( handleiding van de besturingseenheid).
T
VC2
T
1
0010035629-001
[VW2]
Vulventiel
Zie afb. 16:
1. Sluit de voedingsspanning op de buiten- en binneneenheid aan.
2. Activeer "Alleen bijverwarming" en waarborg, dat de cv-pomp PC1
draait (indien geïnstalleerd).
3. Trek de PWM-stekker PC0 van de primaire circulatiepomp PC0 los,
zodat deze met het maximale toerental kan werken.
4. Functie "alleen bijverwarming" uitschakelen, wanneer geen lucht
meer uit VL1 of het handmatige ontluchtingsventiel boven op de elek-
trische verwarming komt. Sluit het handmatige ontluchtingsventiel.
5. Sluit de PC0 PWM-stekker aan op de cv-pomp.
In bedrijf nemen
Z1
21
