3
Productbeschrijving
3.1
Meegeleverde onderdelen
10
11
12
13
14

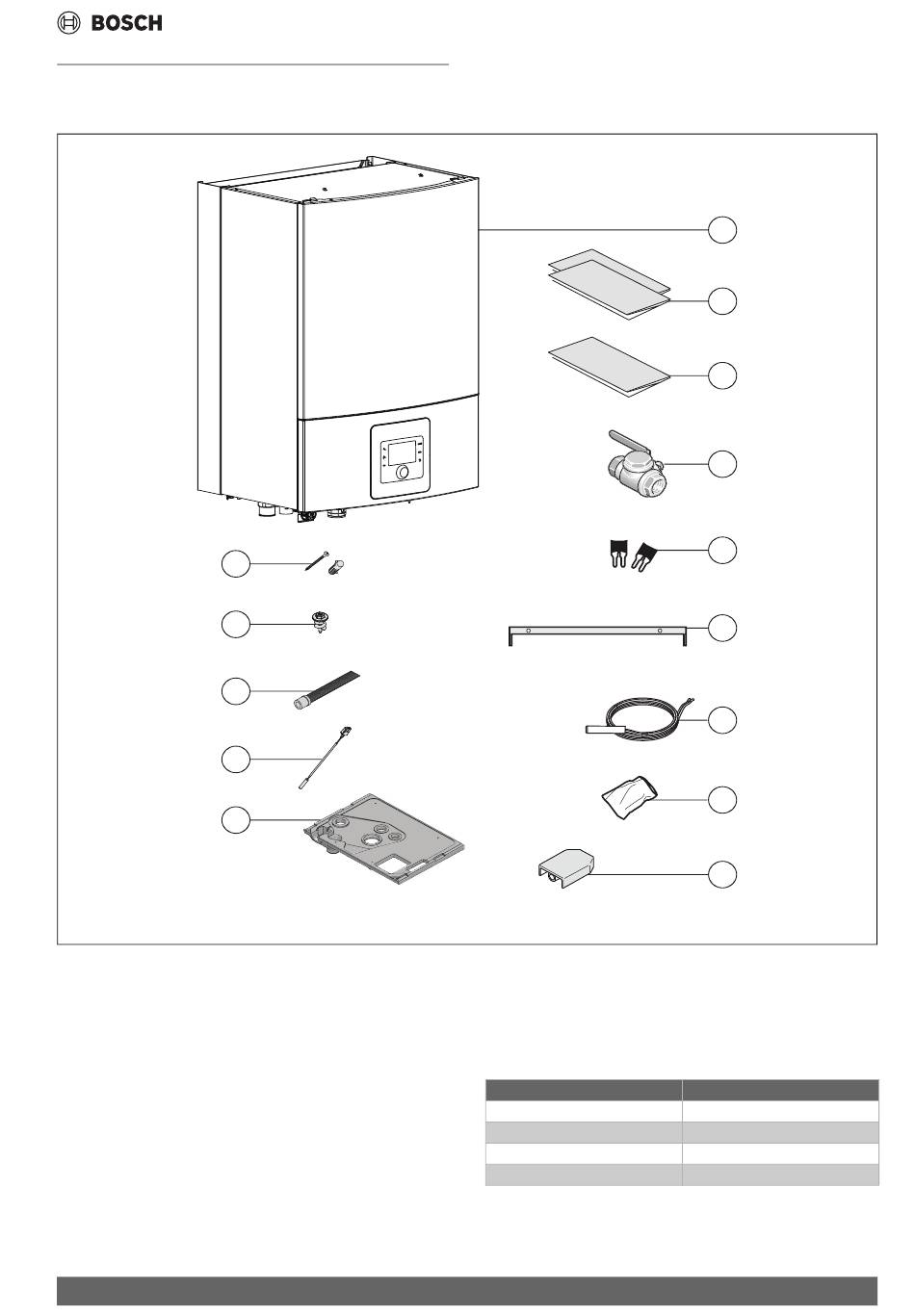

Afb. 2
Meegeleverde onderdelen
[1]
Binneneenheid
[2]
Documentatie
[3]
Boorsjabloon
[4]
Magnetisch deeltjesfilter met zeef
[5]
Brug voor 1-fasige installatie
[6]
Montagerail
[7]
Warmwatertemperatuursensor
[8]
Zak met connectoren voor de installatiemodule
[9]
Buitentemperatuursensor
[10] Schroeven (x2) en pluggen (x2) voor bevestigingshoek
[11] Schroeven voor lekbak (x4)
[12] Condensaatslang
[13] CV-circuit aanvoertemperatuursensor
[14] Lekbak
Compress 3400i AWS – 6721827930 (2024/03)
3.2
Informatie over de binneneenheid
De AWS E binneneenheden zijn bedoeld voor de installatie in een ge-
bouw en aansluiting op een buiteneenheid.
Mogelijke combinaties van binneneenheid met verschillende buiteneen-
heden:
AWS E
CS3400iAWS 10 E
CS3400iAWS 10 E
CS3400iAWS 10 E
CS3400iAWS 10 E
1) Een 5/8" naar 1/2" adapter is meegeleverd met CS3400iAWS 4 OR-S
Tabel 5 Mogelijke combinaties
Productbeschrijving
1
2
3
4
5
6
7
8
9
0010036331-002
CS3400iAWS
1)
CS3400iAWS 4 OR-S
CS3400iAWS 6 OR-S
CS3400iAWS 8 OR-S
CS3400iAWS 10 OR-S
7
