Technische gegevens
11.3.1 Verklaringen bij de systeemoplossingen
Algemeen
SEC 20
Installatiemodule in warmtepompmodule geïnte-
greerd
HPC 410
Regelaar
CR 10 H
Kamertemperatuurgestuurde regelaar (toebehoren)
T1
Buitentemperatuursensor
MK2
Vochtsensor (toebehoren)
CW1
Boiler (toebehoren)
VW1
Omschakelventiel (toebehoren)
PW2
Circulatiepomp (toebehoren)
TW1
Warmwatertemperatuursensor
Ongemengd cv-circuit
PC1
CV-pomp
T0
Sensor aanvoertemperatuur
Gemengd cv-circuit
MM 100
Mengmodule (regelaar voor circuit)
PC1
Pomp voor cv-circuit 2
VC1
Mengkraan
TC1
Aanvoertemperatuursensor, cv-circuit 2, 3 ...
MC1
Thermische afsluiter, cv-circuit 2, 3 ...
11.3.2 Bypass van het verwarmingssysteem
Wanneer het verwarmingssysteem niet in staat is permanent te voldoen
aan de minimale aanvoer en het minimale volume en indien het drukver-
lies in het circuit hoger is dan is toegestaan, moet een bypass worden ge-
ïnstalleerd conform de instructies.
PC1
1
2
3

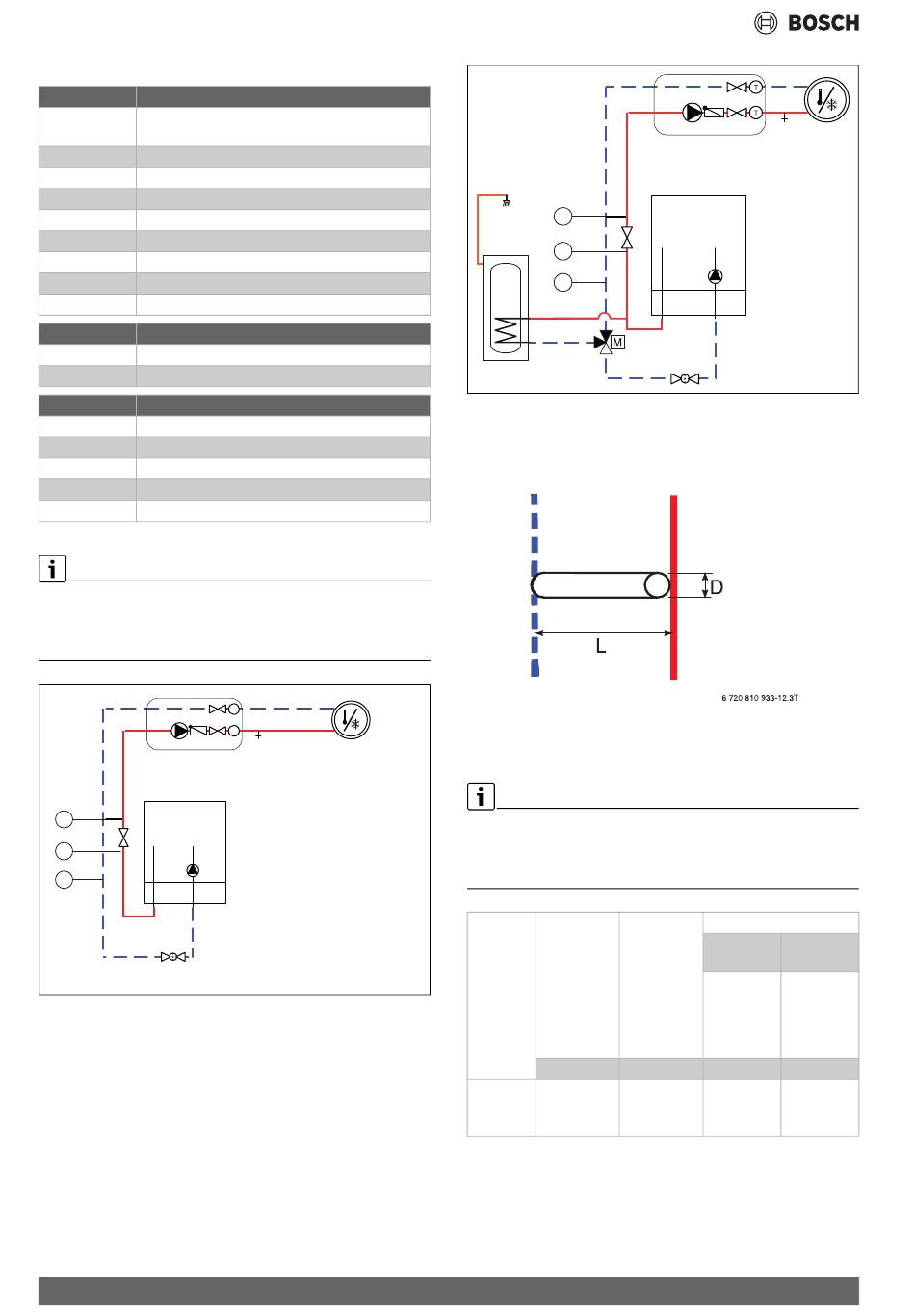

Afb. 28 Binneneenheid met cv-circuit en bypass
[1]
Bypass
[2]
Diameter aanvoerleiding
[3]
Diameter retourleiding
32
T
T
0010036801-001
1
2
3
Afb. 29 Binneneenheid met cv-circuit en warmwaterbereiding
[1]
Bypass
[2]
Diameter aanvoerleiding
[3]
Diameter retourleiding
Afb. 30 Details bypass (
[1] [CS3400iAWS 10 E afb. 28 en 29)
[L]
Minimale bypass-lengte
[D]
Leidingdiameter
De bypass moet buiten een diameter van 22 mm (Cu) hebben en tussen
aanvoer en retour worden geïnstalleerd. De bypass moet dicht bij de bin-
neneenheid (CS3400iAWS 10 E) worden geïnstalleerd, daarbij mag de
afstand niet meer zijn dan 1,5 m.
([1] afb.
([2] en [3]
afb. 28
28 en 29)
[CS3400iAW
leidingdiame-
Buiteneen-
S 10 E] en
ter externe
heid
29) leidingdi-
bypass ([D]
afb. 30)
ameter exter-
ne aanvoer/
retour
mm
mm
CS3400iA
22
22
WS 4-10
OR-S
Tabel 12 Leidingdiameter en bypass-lengte
Compress 3400i AWS – 6721827930 (2024/03)
PC1
PC0
SC1
0010036802-001
Bypass-uitvoering
([A] afb.
([B] afb.
31)
31)
Minimale by-
Minimale by-
pass-lengte
pass-lengte
([L] afb.
([L] afb.
30)
30)
mm
mm
200
100
