Technische gegevens
11.4.5 400 V 3 N~ binneneenheid met 230 V~ buiteneenheid
3
2
1

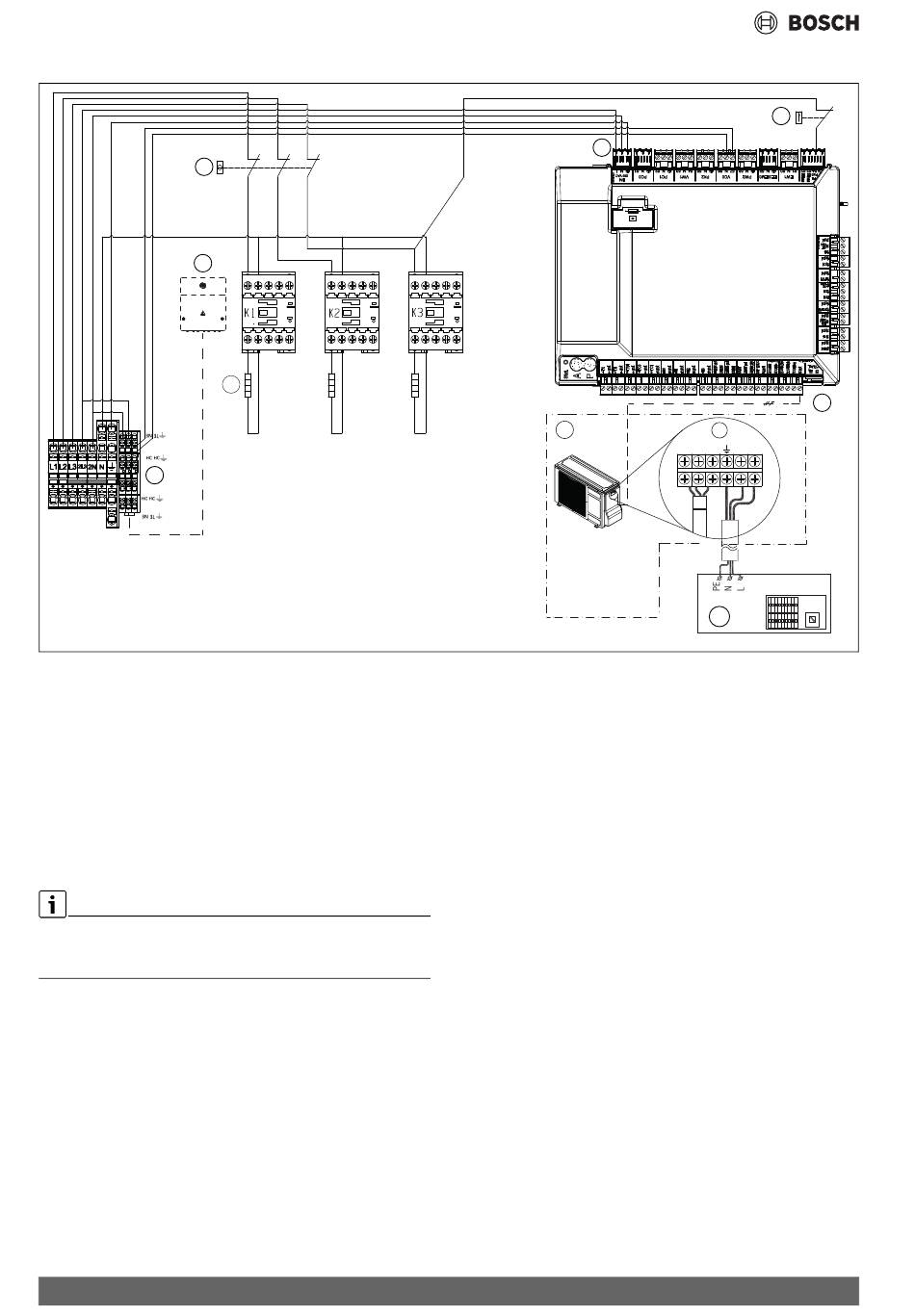

Afb. 39 400 V 3 N~ binneneenheid met 230 V~ buiteneenheid
[1]
Aansluitklemmen binneneenheid
[2]
EMS-module (toebehoren)
[3]
Oververhittingsbeveiliging
[4]
Elektrische verwarming (3 x 1,95 kW)
[5]
Installatiemodule voedingsspanning
[6]
Drukschakelaar
[7]
CAN-bus
[8]
Buiteneenheid
[9]
Aansluitklemmen buiteneenheid
[10] 230 V ~ voedingsspanning van de hoofdverdeler naar de buiten-
eenheid
Het vermogen van de elektrische bijverwarming moet worden begrensd
op maximaal 3,9 kW met de configuratie in parallel modus met de bui-
teneenheid.
• Elektrische bijverwarming in de compressormodus: 1,95-3,9 kW
(K3 geblokkeerd)
• Alleen elektrische bijverwarming, compressor uit: 1,95-3,9-
5,85 kW
40
4
5
8
9
CAN
CAN
CAN
GND
L
H
10
Compress 3400i AWS – 6721827930 (2024/03)
6
7
N
L
0010036907-004
