3.6

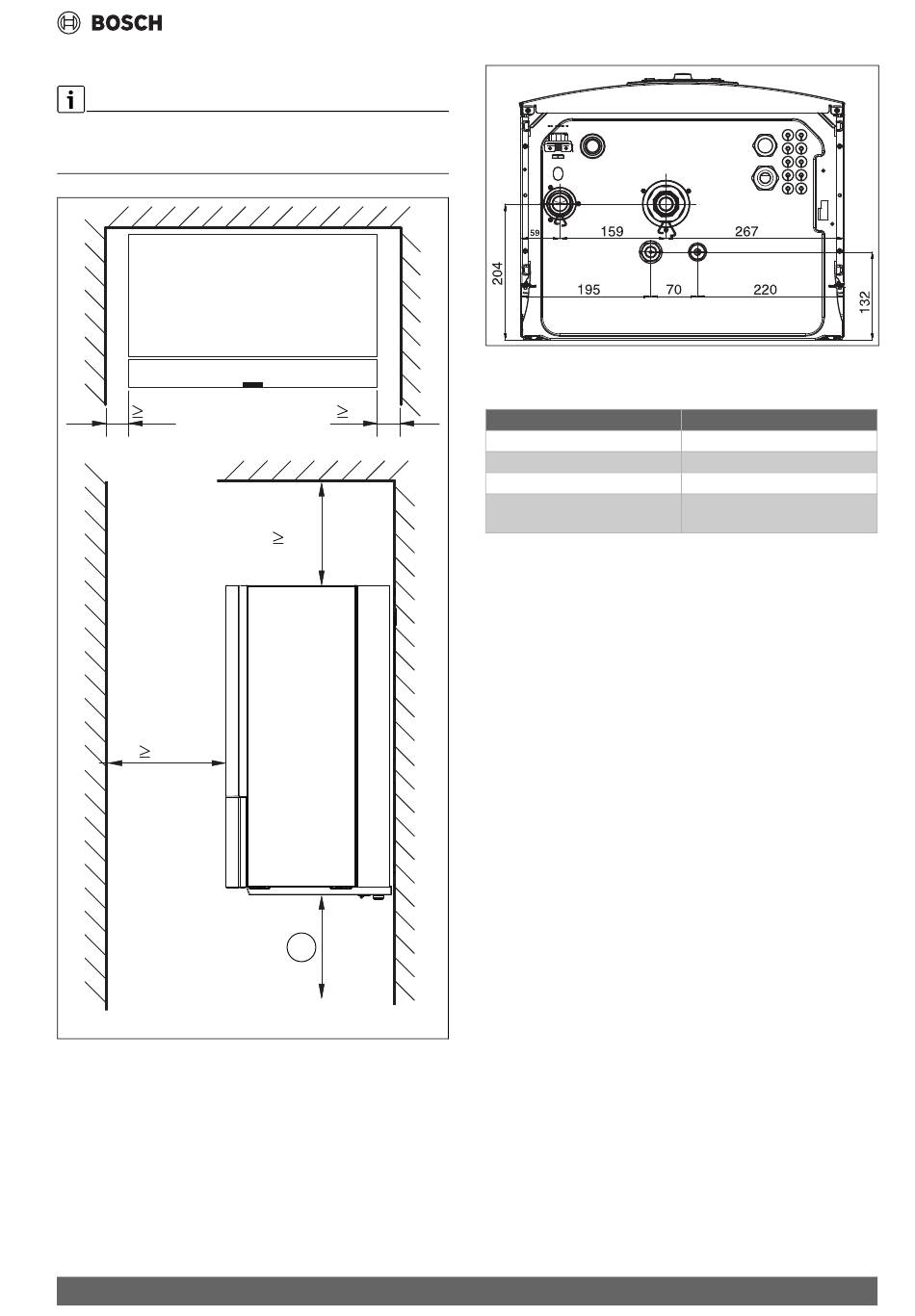

Productafmetingen en minimale afstanden
Monteer de binneneenheid voldoende hoog, zodat de bedieningseen-
heid gemakkelijk kan worden bediend. Houd bovendien rekening met de
leidingtrajecten en aansluitingen onder de binneneenheid.
50
800
Afb. 4
Minimale afstand (mm)
[A] Het verdient aanbeveling om een minimaal volume van 1 m³ onder de
binneneenheid aan te houden. Wanneer dit niet mogelijk is, waar-
borg dan dat de ruimte niet luchtdicht is door een luchtinlaat uit te
voeren op een hoogte die lager ligt dan de onderkant van de bin-
neneenheid.
Compress 3400i AWS – 6721827930 (2024/03)
50
550
A
0010035680-001
Afb. 5
Afmetingen en aansluitingen (aanzicht zonder lekbak)
3.7
Aansluitafmetingen
Leiding
Aanvoer verwarmingssysteem
Retour verwarmingssysteem
Afvoer/afleiding
Koelmiddelleiding naar/van bui-
teneenheid
1) Een 5/8" naar 1/2" adapter is meegeleverd voor aansluiting met CS3400iAWS 4
OR-S
Tabel 6 Leidingafmetingen voor CS3400iAWS 10 E
Productbeschrijving
Aansluitingen
1" buitendraad
1"-binnendraad
ø 24
1)
1/4" - 5/8"
9
