Installatie
5.6.7
Aansluitklemmen voor elektrische aansluiting
Aansluitklemmen voor elektrische aansluiting van de geïntegreerde
elektrische bijverwarming (fabrieksinstelling, drie fasen)

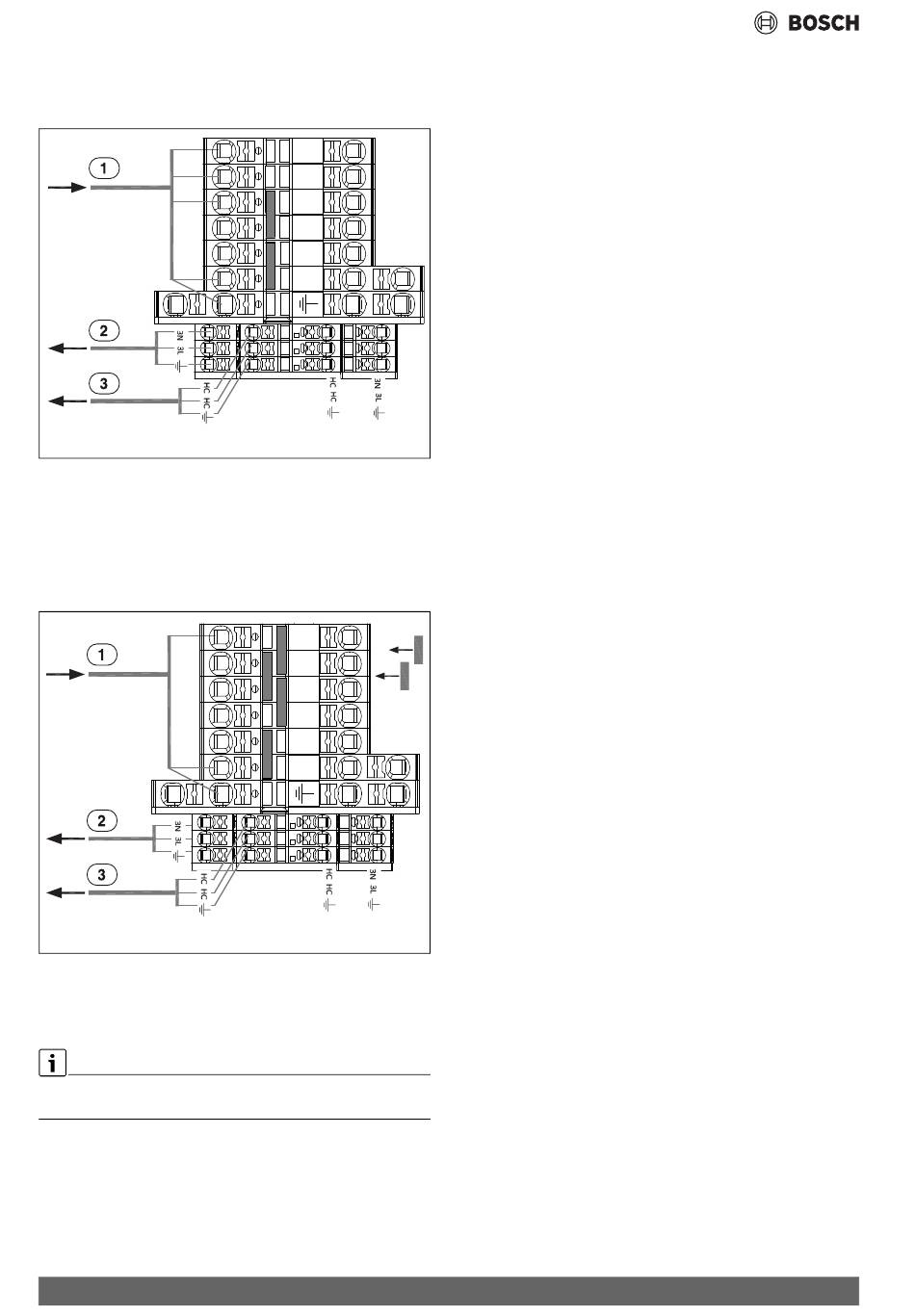

Afb. 14 Aansluitklemmen voor elektrische aansluiting 5,85 kW 400 V 3
N~
[1] 400 V 3 N~10 A, voedingsspanning naar binneneenheid
[2] 230 V~, regelaar (EMS module) toebehoren
[3] 230 V~, voedingsspanning verwarmingskabel (toebehoren)
Aansluitklemmen voor elektrische aansluiting van de geïntegreerde
elektrische bijverwarming (alternatieve configuratie, eenfase)
Afb. 15 Aansluitklemmen voor elektrische aansluiting 5,85 kW 230 V~
[1] 230 V~ 32 A, voedingsspanning voor binneneenheid
[2] 230 V~, regelaar (EMS module) toebehoren
[3] 230 V~, voedingsspanning verwarmingskabel (toebehoren)
De buiteneenheid beschikt over een afzonderlijke voedingsspanning via
de hoofdverdeler (230 V~).
20
L1
L2
L3
2L3
2N
N
0010036826-002
L1
L2
L3
2L3
2N
N
0010036825-002
Compress 3400i AWS – 6721827930 (2024/03)
