Symbool
1) Geldt niet voor de 1e reductor (grote reductor) bij gecombineerde re-
Afgebeelde as
Let op de volgende aanwijzing met betrekking tot de afgebeelde assen in de ruimtelij-
ke-positiebladen:
AANWIJZING
Bij reductoren met volle as: de afgebeelde as is altijd aan de A-zijde.
Bij opsteekreductoren: de gestippelde as geeft de machine-as aan. De uitgaande
aszijde (= aspositie) wordt altijd aan de A-zijde afgebeeld.
7.6.2

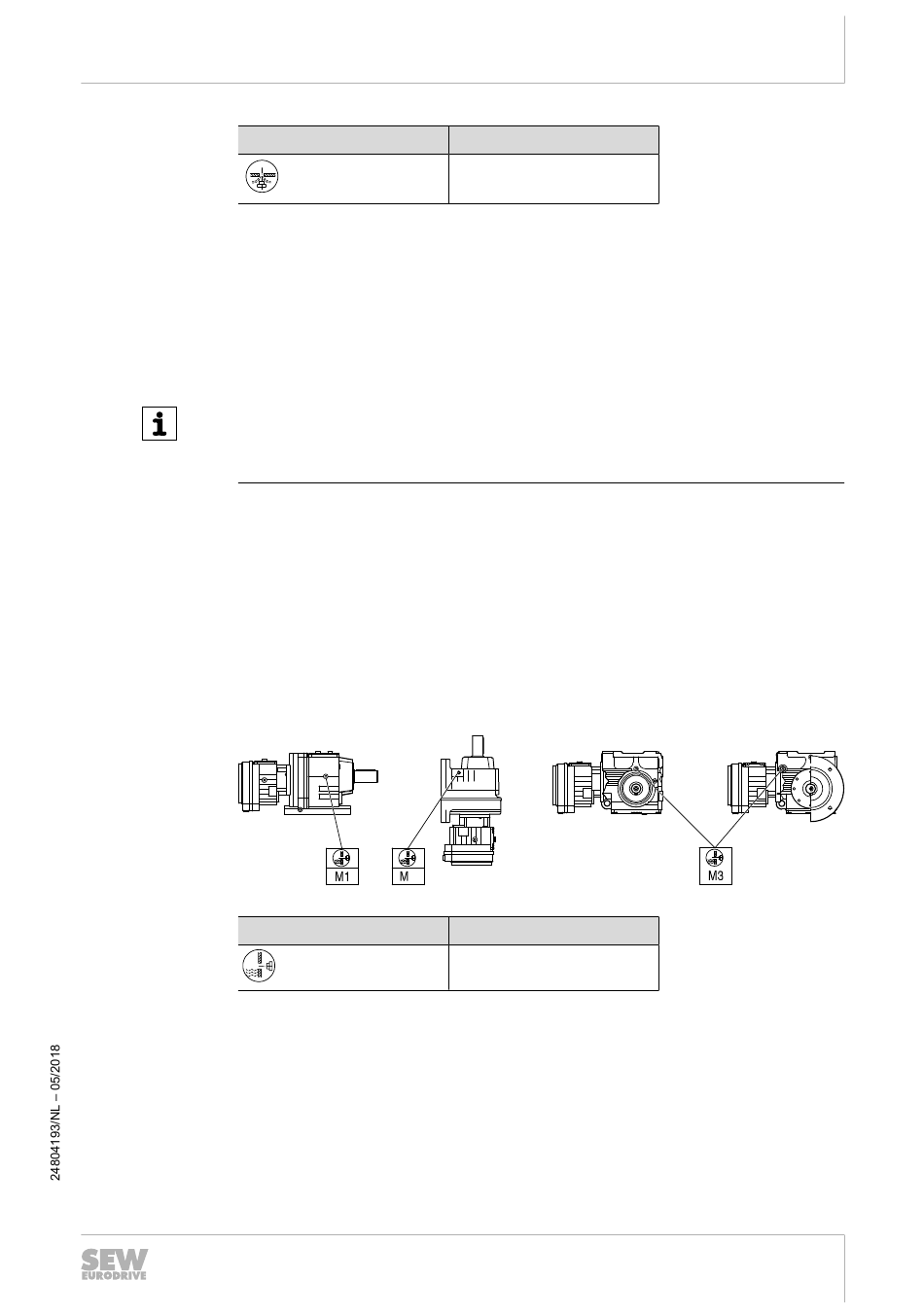

Plaats van de oliepeilschroeven bij gecombineerde reductoren
Om ervoor te zorgen dat bij gecombineerde reductoren de 1e reductor (grote reductor)
voldoende is gesmeerd, hebben de volgende reductoren in de aangegeven ruimtelijke
positie een hoger oliepeil:
•
•
De oliepeilschroeven zijn, afwijkend van de gegevens in de ruimtelijke-positiebladen,
op de volgende posities te vinden:
Symbool
ductoren. Zie het hoofdstuk "Plaats van de oliepeilschroeven bij ge-
combineerde reductoren".
Rechte reductor van het type R..R.. in de ruimtelijke positie M1 of M2
Wormwielreductor van het type S..R.. in de ruimtelijke positie M3
R..R..
2
Montage- en technische handleiding – Explosieveilige reductoren
Ruimtelijke-positiebladen
Betekenis
Olieaftapschroef
S..R..
Betekenis
Oliepeilschroef
Bouwvormen
7
SF..R.., S.F..R..,
SA..R..
15987248395
145
