Mechanische installatie
4
Aandrijfzijdig deksel AD
4.17
Aandrijfzijdig deksel AD
4.17.1
Deksel met motorfundatieplaat AD../P monteren
86
Montage- en technische handleiding – Explosieveilige reductoren
Raadpleeg voor de montage van uitgaande elementen hoofdstuk "Aandrijfelementen
en overbrengingscomponenten monteren" (→ 2 44).
AANWIJZING
•
Gebruik tussen het aandrijfzijdig aseinde en de motoras uitsluitend riemen met
voldoende lekweerstand (< 10
•
Vóór de montage van een beschermkap moet met een risicoanalyse die door de
fabrikant van de beschermkap is uitgevoerd, worden aangetoond dat er geen ont-
stekingsbronnen (bijv. vonken door het aanlopen) kunnen ontstaan.

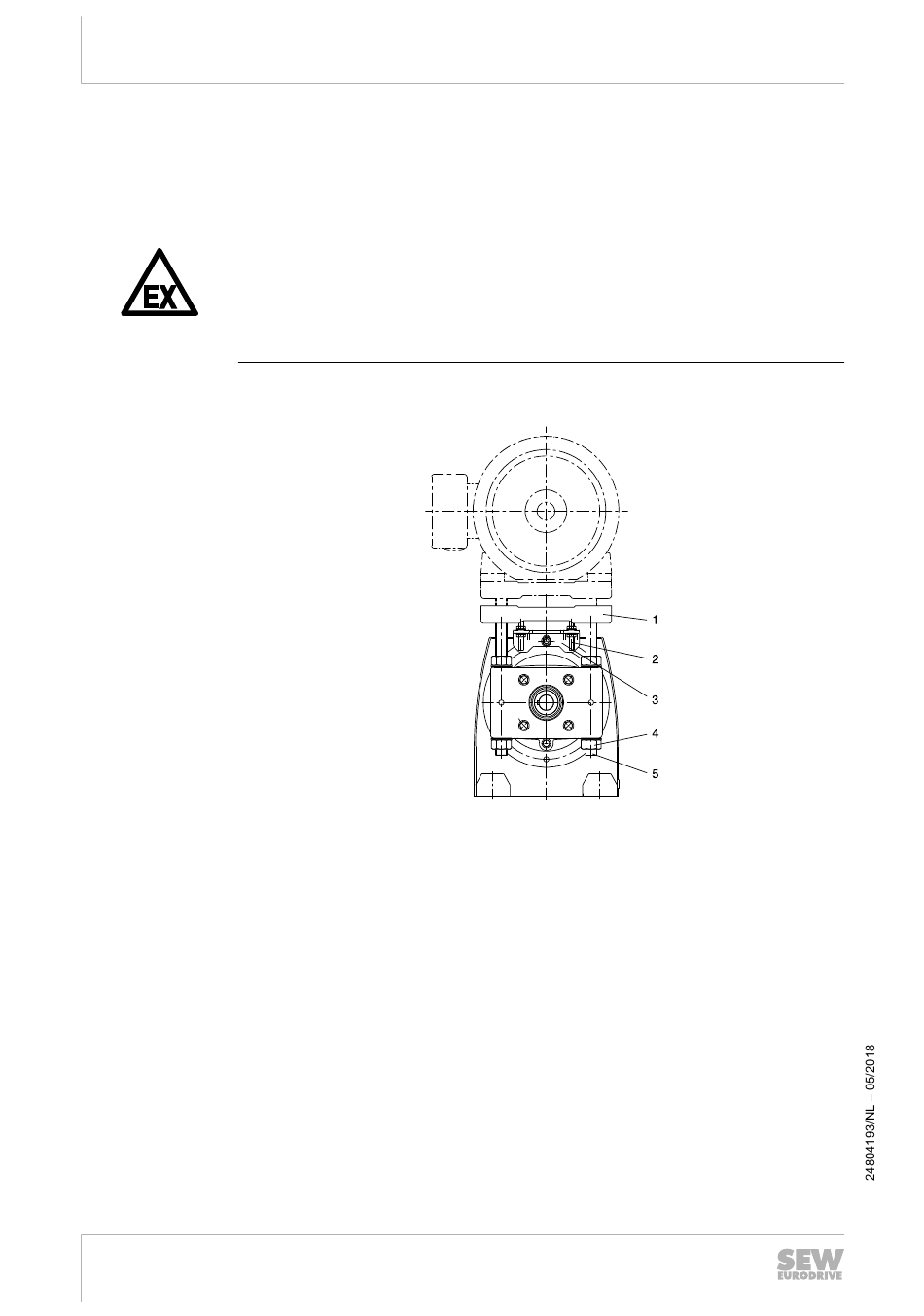

[1]
Motorfundatieplaat
[2]
Draadgat (alleen AD6/P/AD7/P)
[3]
Steun (alleen AD6/P/AD7/P)
Ga als volgt te werk om de motor te monteren en de motorfundatieplaat te verstellen:
1. Stel de motorfundatieplaat [1] in op de vereiste montagepositie door de verstel-
moeren [4] gelijkmatig aan te halen.
2. Verwijder evt. bij rechte reductoren voor het bereiken van de laagste verstelpositie
de oogbout/het hijsoog. Werk de beschadigde laklaag bij.
3. Lijn de motor op de motorfundatieplaat [1] zo uit dat de aseinden in één lijn met el-
kaar liggen. Bevestig de motor.
4. Monteer de aandrijfelementen op het aandrijfzijdig aseinde en op de motoras.
5. Lijn de aandrijfelementen, aseinde en motoras op elkaar uit. Corrigeer indien nodig
de motorpositie opnieuw.
9
Ω).
[4]
Moer
[5]
Schroefdraadkolom
