Mechanische installatie
4
Opsteekreductor met krimpschijf
KH..
19/29
60
Montage- en technische handleiding – Explosieveilige reductoren

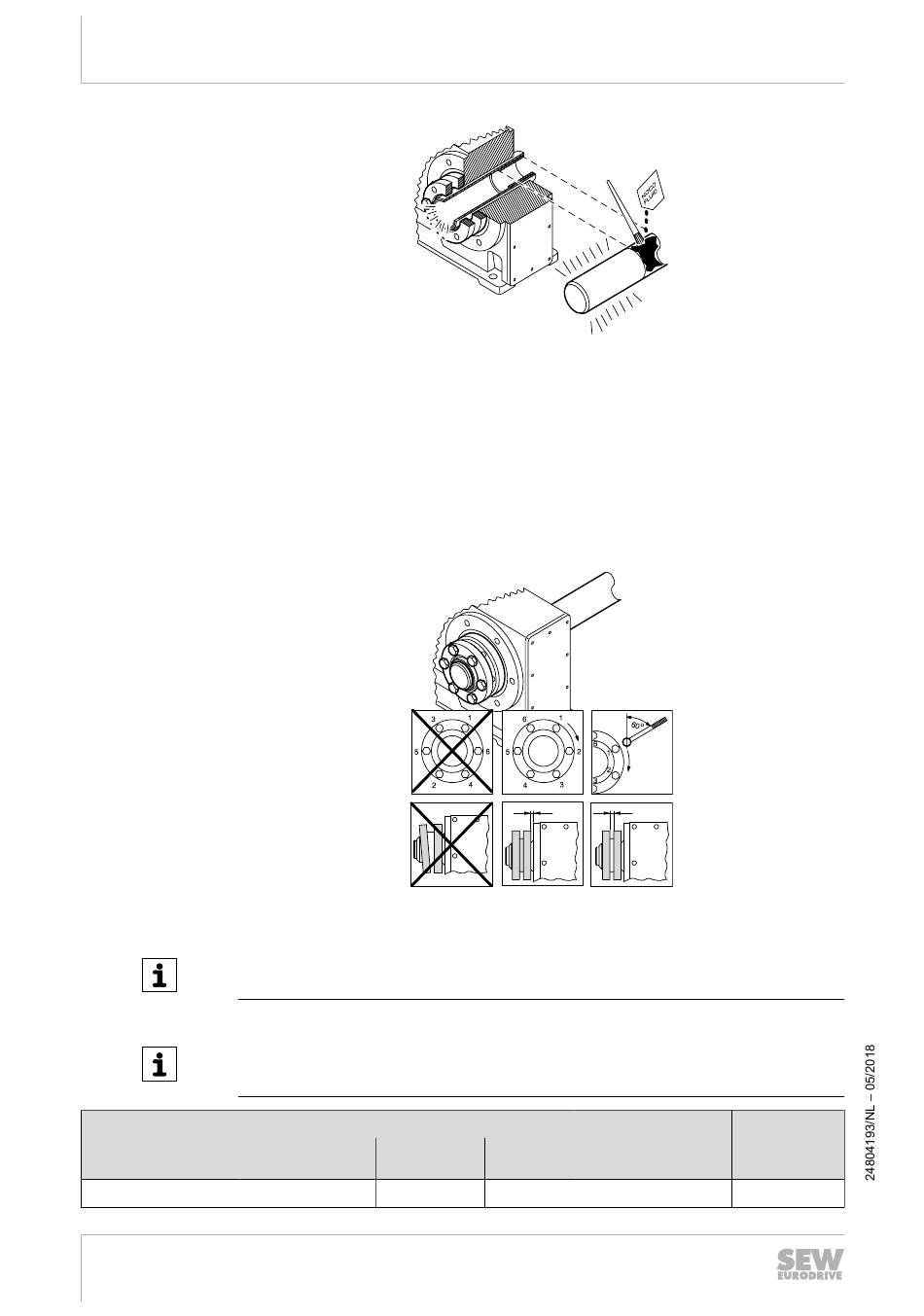

4. Monteer de aandrijfas. Ga daarbij als volgt te werk:
•
Controleer of de buitenringen van de krimpschijf planparallel zijn.
•
Als u een reductor met asborst heeft, monteer dan de krimpschijf op de aanslag bij
de asborst.
•
Als u een reductor zonder asborst heeft, monteer dan de krimpschijf op een af-
stand van 1 – 2 mm van de reductorbehuizing.
•
Draai de spanschroeven met het passende aanhaalmoment uit de volgende tabel
aan. Draai de schroeven er in meerdere omlopen in. Draai de schroeven er één
voor één en niet kruiselings in.
AANWIJZING
De precieze waarden voor de aanhaalmomenten staan op de krimpschijf.
AANWIJZING
Standaard krimpschijven en roestvrij stalen krimpschijven hebben dezelfde aanhaal-
momenten.
Reductortype
FH..
27
1-2mm
ISO 4014/ISO 4017/
SH..
WH..
37
37
9007199466281099
s>0mm
211542283
Spanschroef
Aanhaalmo-
ment ±4%
ISO 4762
Nm
M5
5
