Mechanische installatie
4
Koppelsteunen voor opsteekreductoren
4.8.2
Koppelsteunen voor kegelwielreductor K..19 – K..49 monteren
48
Montage- en technische handleiding – Explosieveilige reductoren

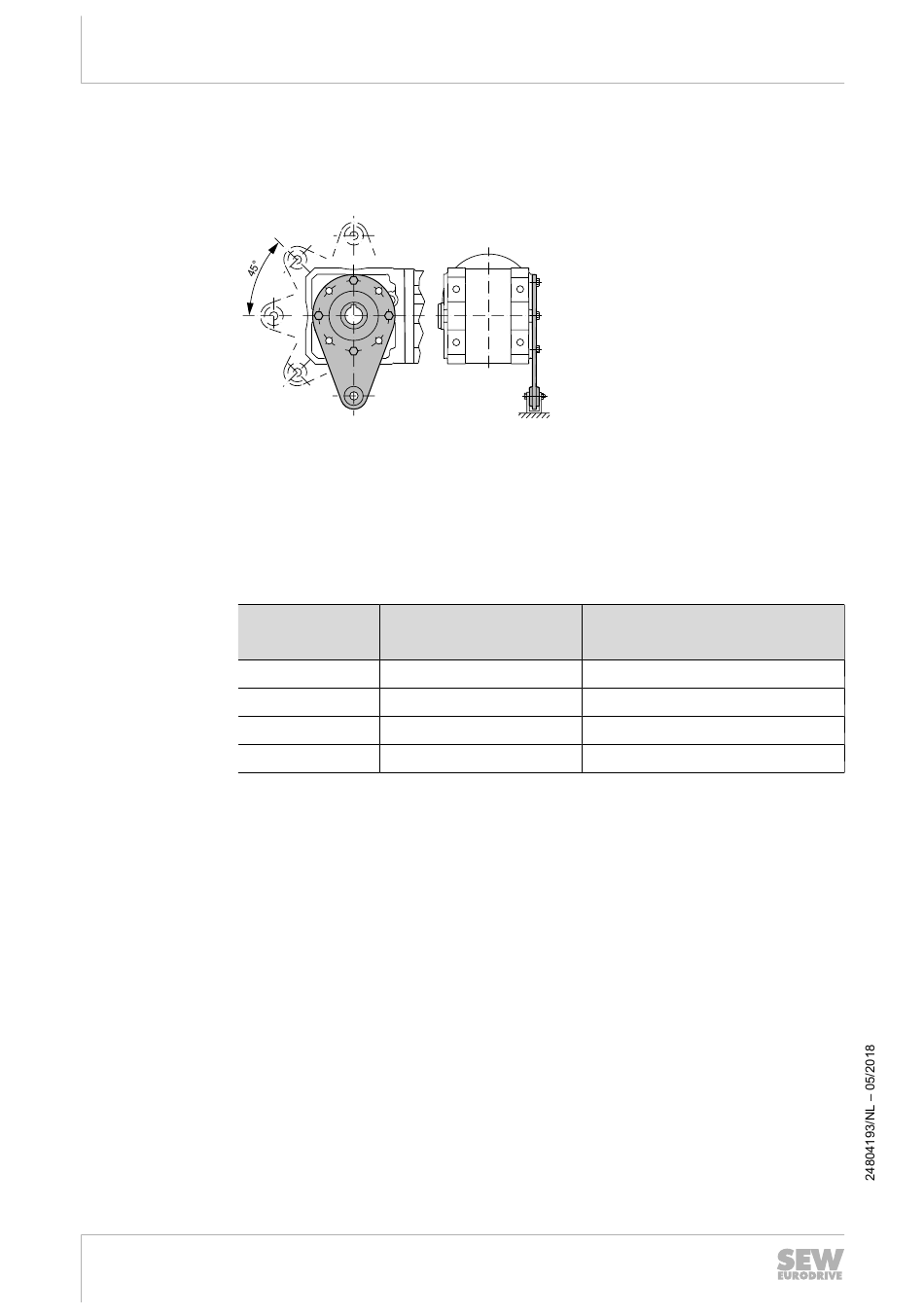

Op de volgende afbeelding is de koppelsteun bij de kegelwielreductoren
K..19 – K..49 te zien:
[1]
Bus
Let bij de montage op het volgende:
lager de bus [1] aan beide zijden.
monteer de aansluitzijde B in spiegelbeeld t.o.v. zijde A.
gebruik schroeven en aanhaalmomenten conform de volgende tabel:
Reductor
K..19 /T
K..29 /T
K..39 /T
K..49 /T
B
A
[1]
A
Aansluitzijde
B
Aansluitzijde
Schroeven
4 × M8 × 20 – 8.8
4 × M8 × 22 – 8.8
4 × M10 × 30 – 8.8
4 × M12 × 35 – 8.8
Aanhaalmoment ±10%
Nm
27
27
54
93
