Reactiearmen voor SPIROPLAN

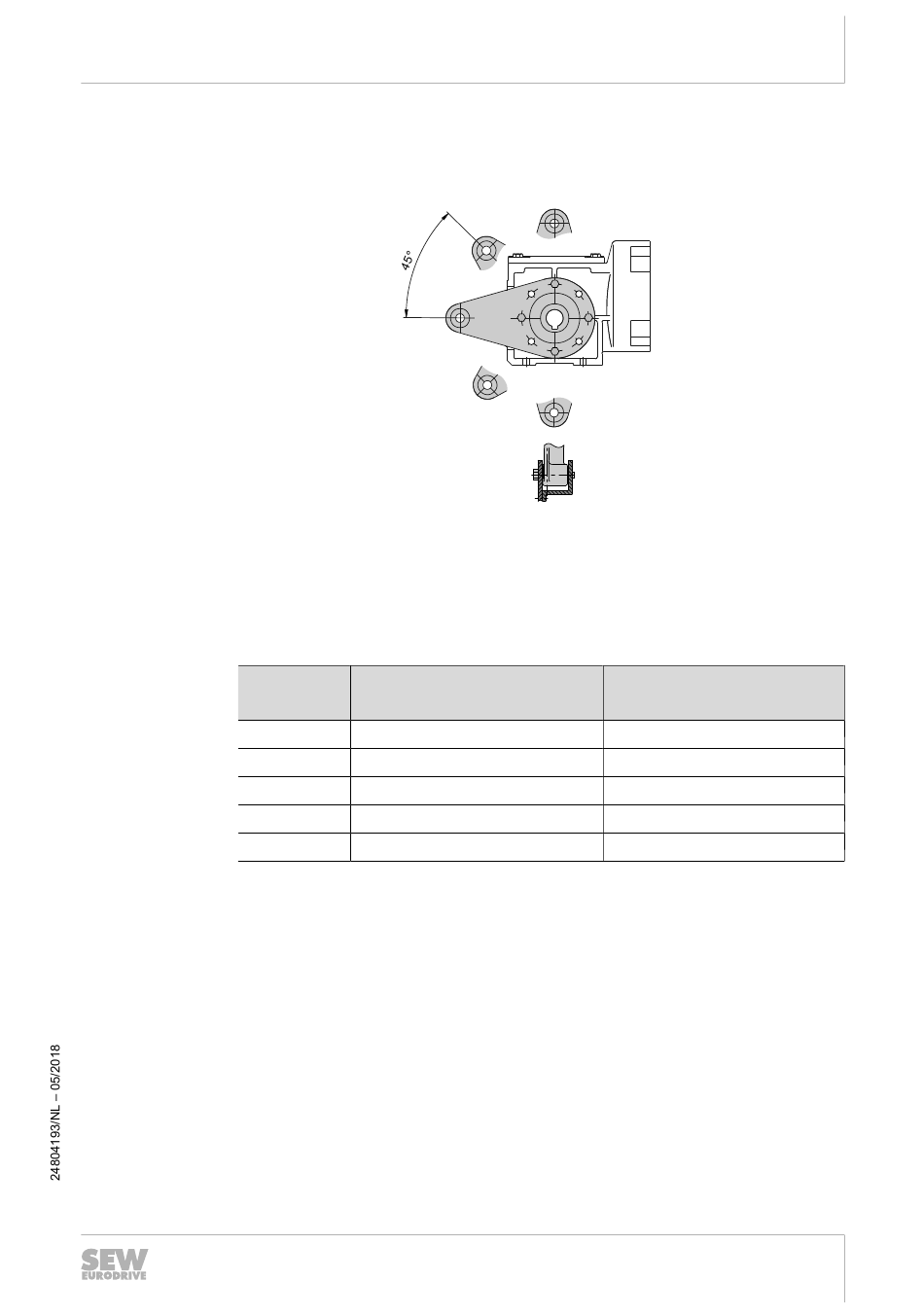

De volgende afbeelding laat de koppelsteun bij SPIROPLAN
[1]
Ga als volgt te werk:
1. lager de bus [1] aan beide zijden.
2. gebruik schroeven en aanhaalmomenten conform de volgende tabel:
Reductor
W..10 /T
W..20 /T
W..30 /T
W..37 /T
W..47 /T
®
W-reductoren monteren
Bus
Schroeven
4 × M6 × 16 – 8.8
4 × M6 × 16 – 8.8
4 × M6 × 16 – 8.8
4 x M8 × 20 – 8.8
4 x M10 × 20 – 8.8
Montage- en technische handleiding – Explosieveilige reductoren
Mechanische installatie
Koppelsteunen voor opsteekreductoren
®
W-reductoren zien.
[1]
27021597975712523
Aanhaalmoment ±10%
Nm
11
11
11
27
54
4
51
