Mechanische installatie
4
Opsteekreductor met TorqLOC®
FT..
–
37
47/57/67
39/47/49/57/67
77/87/97
107
127/157
66
Montage- en technische handleiding – Explosieveilige reductoren

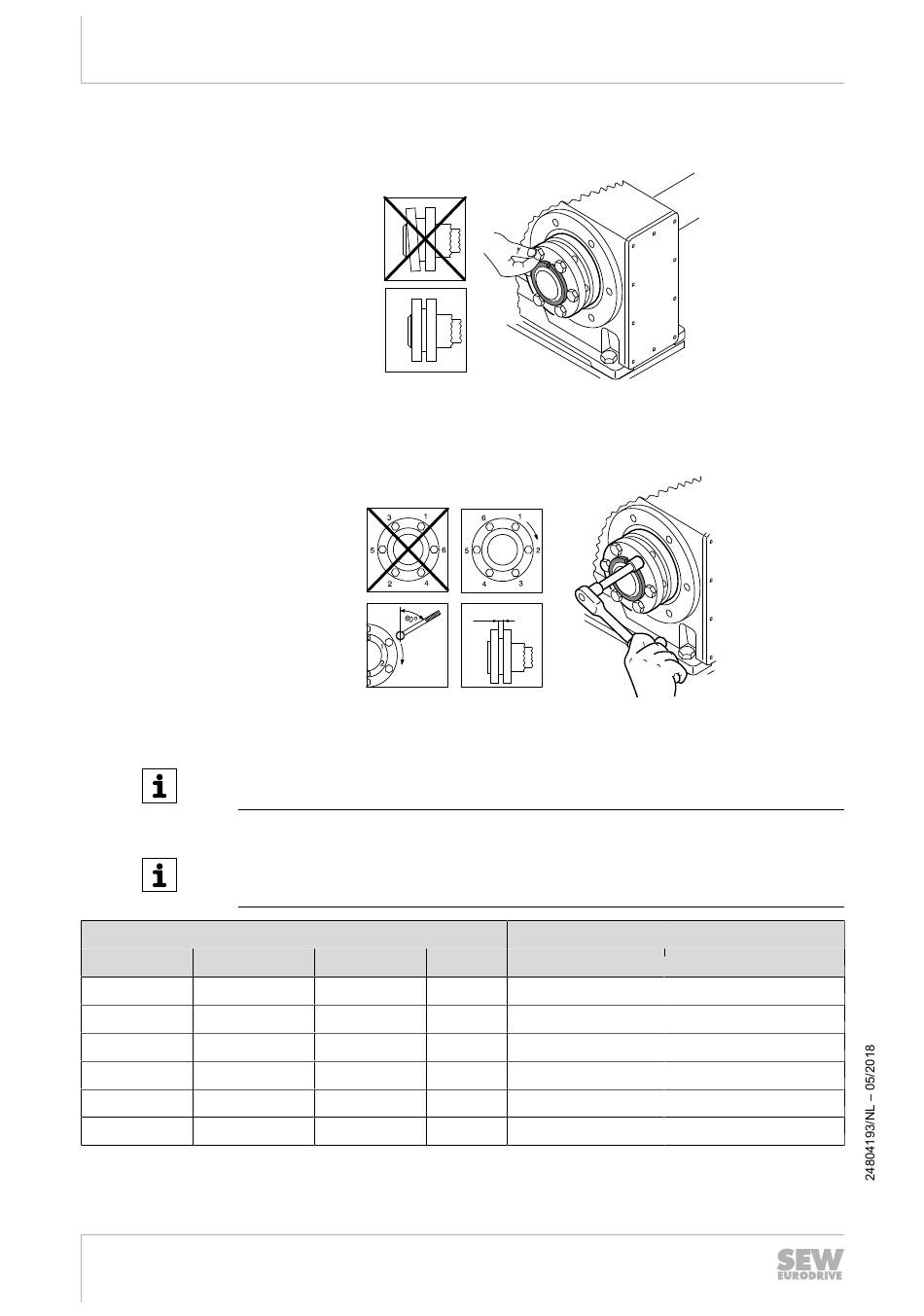

14. Draai de schroeven van de krimpschijf alleen met de hand vast. Controleer of de
buitenringen van de krimpschijf planparallel zijn.
15. Draai de spanschroeven met het overeenkomstige aanhaalmoment uit de volgen-
de tabel aan. Draai de schroeven in meerdere omlopen, één voor één (niet kruis-
lings) vast.
AANWIJZING
De precieze waarden voor de aanhaalmomenten staan op de krimpschijf.
AANWIJZING
Standaard krimpschijven en roestvrij stalen krimpschijven hebben dezelfde aanhaal-
momenten.
Reductortype
KT..
ST..
–
37
37
47
57/67
77/87/97
77/87/97
107
–
127/157
–
16. Controleer na de montage of de restspleet "s" tussen de buitenringen van de
krimpschijf > 0 mm is.
> 0mm
Spanschroef
WT..
ISO 4762
37
M5
47
M6
-
M6
–
M8
–
M10
–
M12
9007199466752779
18014398721495947
Aanhaalmoment ±4%
Nm
4
12
12
30
59
100
