Mechanische installatie
4
Aandrijfzijdig deksel AD
Toelaatbare belastingen
88
Montage- en technische handleiding – Explosieveilige reductoren
Type
Inschroef-
diepte t
mm
AD2/ZR
25,5
AD3/ZR
31,5
AD4/ZR
36
AD5/ZR
44
AD6/ZR
48,5
AD7/ZR
49
AD8/ZR
42
LET OP
Overbelasting van de reductor wegens een te hoge gewichtskracht of te veel vermo-
gen van een aangebouwde motor.
Schade aan de reductor
•
Let erop dat de in de volgende tabel aangegeven belastinggegevens nooit wor-
den overschreden.
•
Let erop dat het toegestane vermogen (koppel en toerental) op de adapter con-
form het typeplaatje wordt aangehouden.
LET OP
Gevaar door statische overbelasting, als motoren tevens op een voetlijst zijn beves-
tigd.
Materiële schade
•
Een op de voet bevestigde motor ontlast de interface op de adapter, maar u
moet er op letten dat de aangebouwde voetmotor spanningsvrij op de motoras-
constructie is aangebouwd.

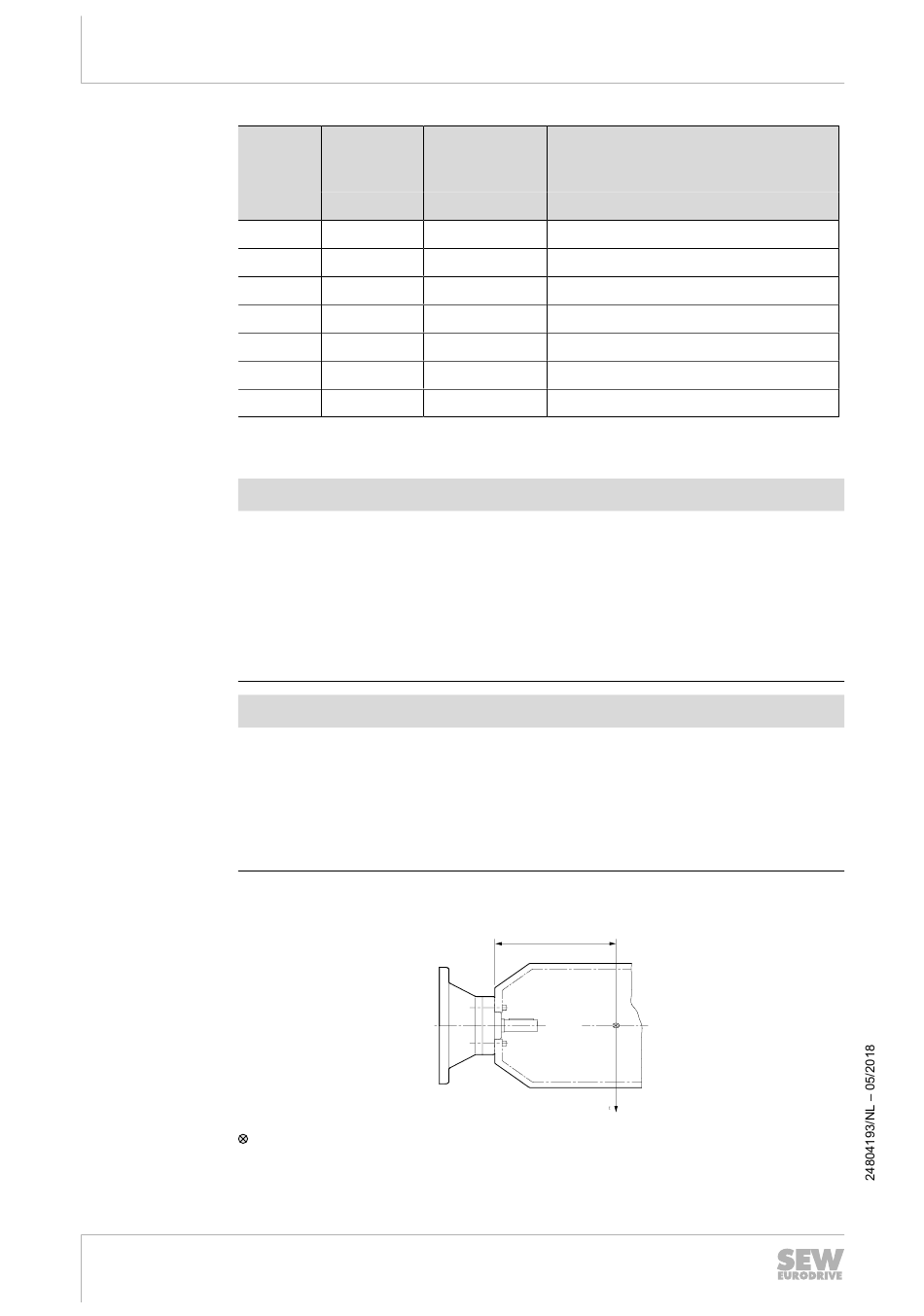

Op de volgende afbeelding zijn de toegestane krachtaangrijppunten van het maximum
toegestane gewicht te zien:
Zwaartepunt motor
X
Afstand adapterflens – middelpunt van
de motor
Fitting
Aanhaalmoment T
voor verbindingsschroeven
van de sterkteklasse 8.8
M8
M10
M12
M12
M16
M20
M12
x
F F
F
R
R
F
Radiale kracht
R
A
Nm
27
54
93
93
230
464
93
