Mechanische installatie
4
Koppelsteunen voor opsteekreductoren
4.8.4
Koppelsteunen voor wormwielreductor monteren
50
Montage- en technische handleiding – Explosieveilige reductoren

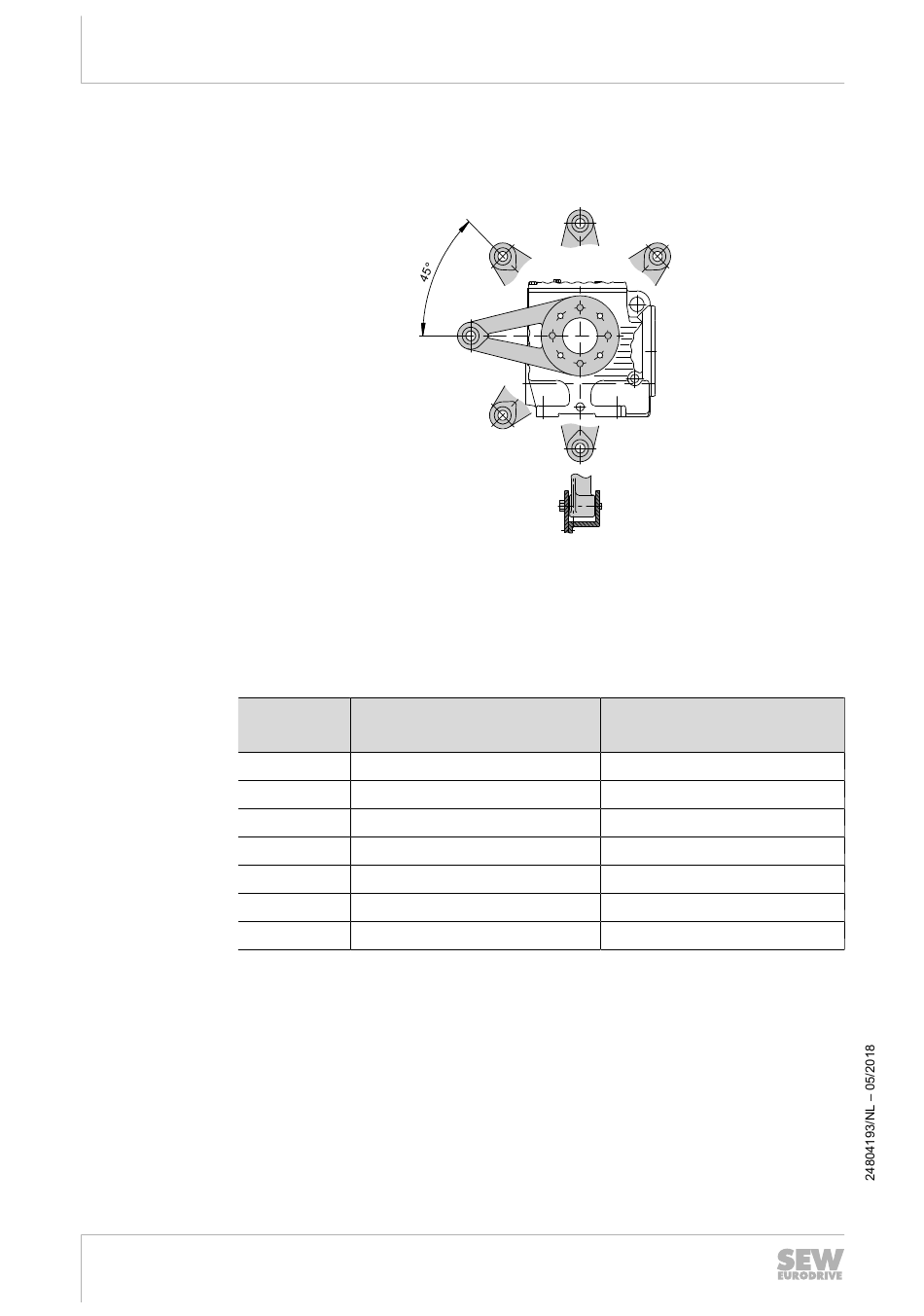

Op de volgende afbeelding is de koppelsteun bij wormwielreductoren te zien.
[1]
Bus
Ga als volgt te werk:
1. lager de bus [1] aan beide zijden.
2. gebruik schroeven en aanhaalmomenten conform de volgende tabel:
Reductor
S..37 /T
S..47 /T
S..57 /T
S..67 /T
4 x M12 × 35 – 8.8
S..77 /T
4 x M12 × 35 – 8.8
S..87 /T
4 x M16 × 45 – 8.8
S..97 /T
4 x M16 × 50 – 8.8
Schroeven
4 x M6 × 16 – 8.8
4 x M8 × 25 – 8.8
6 x M8 × 25 – 8.8
[1]
27021597975714699
Aanhaalmoment ±10 %
Nm
11
27
27
93
93
230
230
