4.3.5
Lakken van de reductor
Ontluchtingsventielen en askeerringen kunnen bij het lakken of bijwerken beschadigd
raken.
Mogelijke materiële schade.
•
•
4.4
Reductor met volle as
4.4.1
Aandrijfelementen en aandrijfelementen monteren
Door ondeskundige montage kunnen het lager, de behuizing of de assen beschadigd
raken.
Mogelijke materiële schade!
•
•
•
•

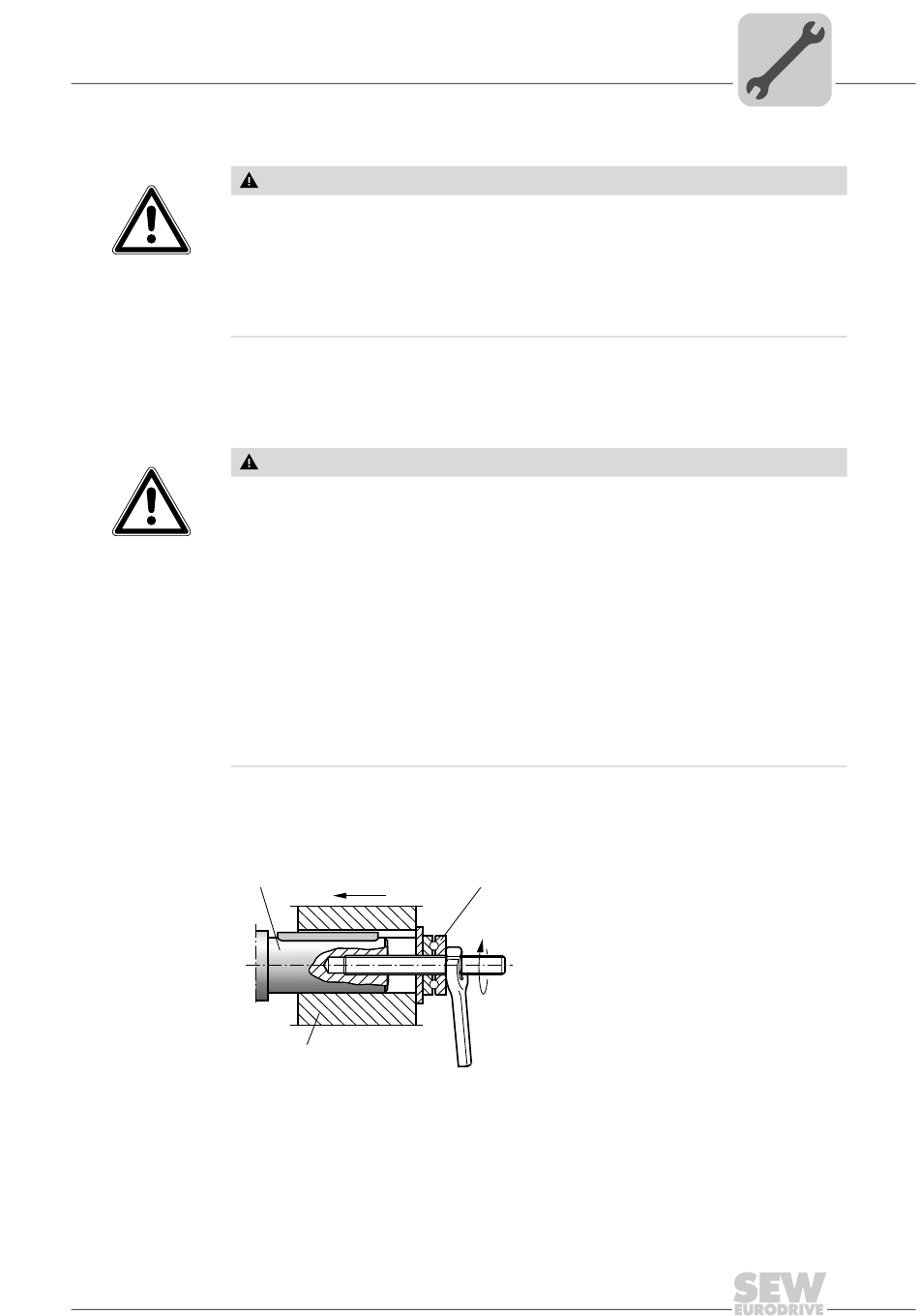

Optrekhulpstuk
De volgende afbeelding laat een optrekhulpstuk zien voor het monteren van koppe-
gebruiken
lingen of naven op reductor- of motoraseinden. Als de bout probleemloos kan worden
aangehaald, kan het axiale lager op het optrekhulpstuk evt. achterwege blijven.
[1] Aseinde van de reductor
[2] Axiaal lager
[3] Koppelingsnaaf
Technische handleiding – reductoren typeseries R..7, F..7, K..7, S..7, SPIROPLAN
VOORZICHTIG!
Plak de ontluchtingsventielen en beschermlippen van de askeerringen voor het
lakken zorgvuldig af.
Verwijder het afplakband na het lakken.
VOORZICHTIG!
Aandrijf- en overbrengingscomponenten alleen met een optrekhulpstuk monteren.
De in het aseinde aanwezige centreerboring met schroefdraad gebruiken voor het
aanbrengen.
Riemschijven, koppelingen, rondsels etc. in geen geval met hamerslagen op het
aseinde monteren.
Bij het monteren van riemschijven de juiste riemspanning volgens opgave van de
fabrikant in acht nemen.
Gemonteerde overbrengingscomponenten moeten gebalanceerd zijn en mogen
geen ontoelaatbare radiale of axiale krachten veroorzaken (voor toegestane
waarden, zie catalogus "Motorreductoren" of "Explosiebeveiligde aandrijvingen").
