Mechanische installatie
4
Opsteekreductor met spiebaan of splinesvertanding
4.6
Opsteekreductor met spiebaan of splinesvertanding
4.6.1
Montageaanwijzingen
30
AANWIJZING
Neem de constructieaanwijzingen in de catalogus "Motorreductoren" in acht om de
machine-as vorm te geven!
®

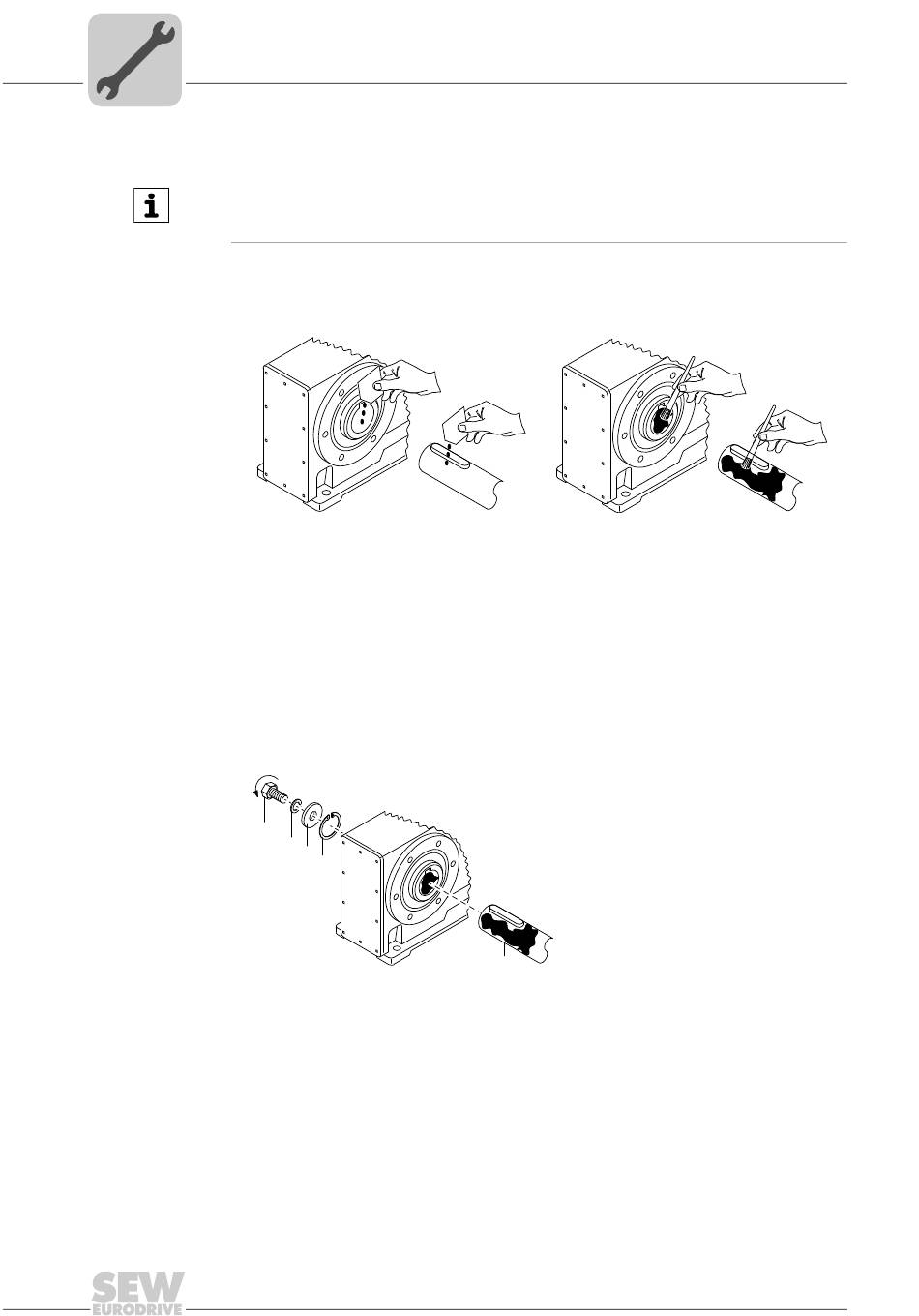

1. Breng NOCO
-Fluid aan en verdeel het zorgvuldig.
®
O
C
O
I
N
U
L
F
2. Bouw de as in en borg deze axiaal
(de montage is eenvoudiger als er een optrekhulpstuk wordt gebruikt).
Hierna worden de drie soorten montage beschreven:
•
2A: standaardlevering
•
2B: montage-/demontageset bij machine-as met aanslagborst
•
2C: montage-/demontageset bij machine-as zonder aanslagborst.
2A: montage met standaardlevering
[1]
[2]
[3]
[4]
A
[1] Korte bevestigingsbouten (standaardlevering)
[2] Veerring
[3] Vlakke sluitring
[4] Borgring
[5] Machine-as
Technische handleiding – reductoren typeseries R..7, F..7, K..7, S..7, SPIROPLAN
®
O
C
O
I
N
U
L
F
[5]
211518347
211516171
®
W
