Mechanische installatie
4
Reactiearmen voor opsteekreductoren
4.5.2
Kegelwielreductor
4.5.3
Wormwielreductor
28

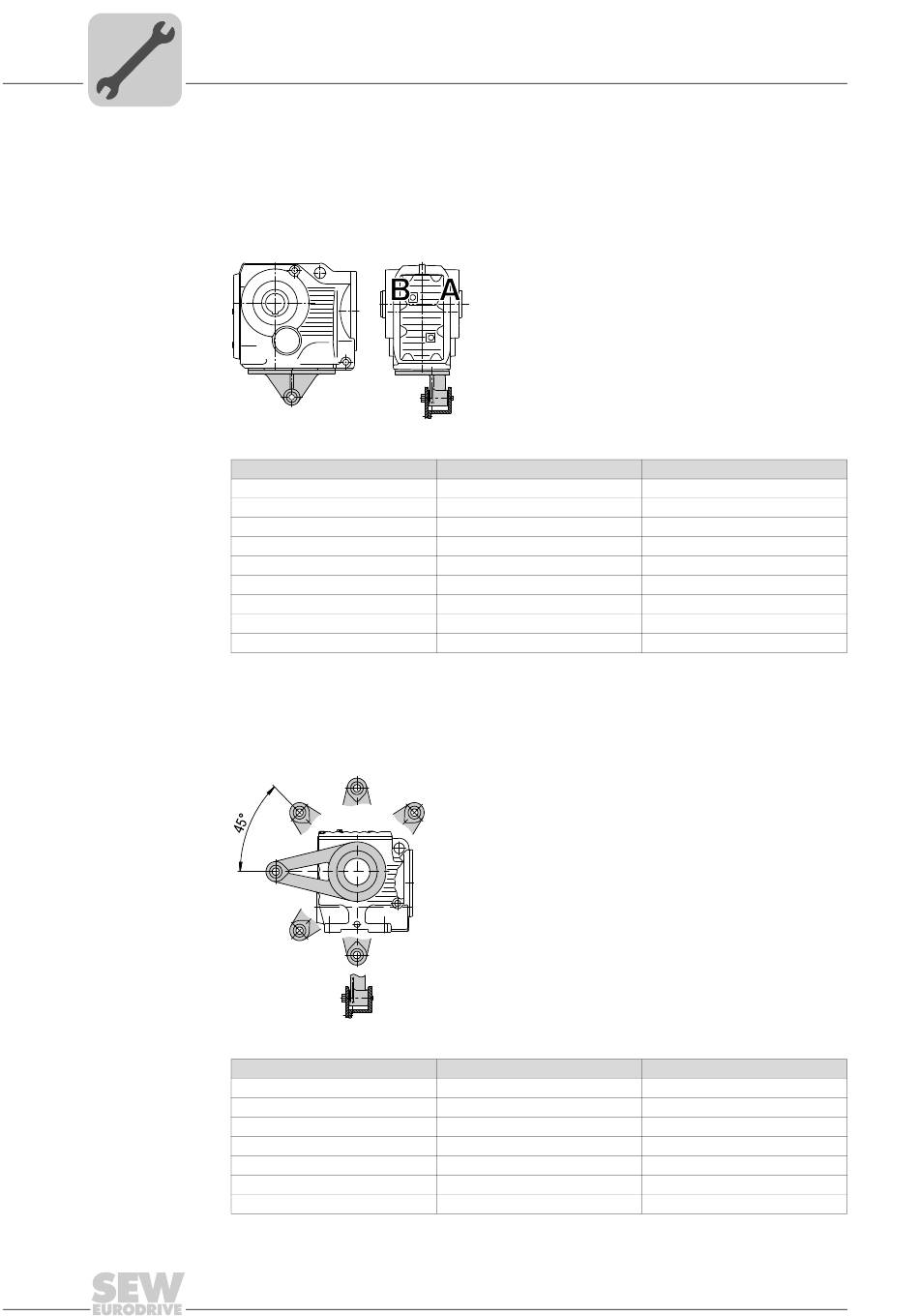

De volgende afbeelding laat de reactiearmafsteuning bij kegelwielreductoren zien.
•
Bus [1] aan beide zijden afsteunen.
•
Aansluitzijde B in spiegelbeeld ten opzichte van A monteren.
Reductor
KA37
KA47
KA67
KA77
KA87
KA97
KA107
KA127
KA157
De volgende afbeelding laat de reactiearmafsteuning bij wormwielreductoren zien.
•
Bus [1] aan beide zijden afsteunen.
[1]
211491723
Reductor
SA37
SA47
SA57
SA67
SA77
SA87
SA97
Technische handleiding – reductoren typeseries R..7, F..7, K..7, S..7, SPIROPLAN
[1]
211362059
Bouten
4 × M10 × 25 – 8.8
4 × M10 × 30 – 8.8
4 × M12 × 35 – 8.8
4 × M16 × 40 – 8.8
4 × M16 × 45 – 8.8
4 × M20 × 50 – 8.8
4 × M24 × 60 – 8.8
4 × M36 × 130 – 8.8
4 × M36 × 130 – 8.8
Bouten
4 x M6 × 16 – 8.8
4 x M8 × 20 – 8.8
6 x M8 × 20 – 8.8
8 x M12 × 25 – 8.8
8 x M12 × 35 – 8.8
8 x M16 × 35 – 8.8
8 x M16 × 35 – 8.8
Aanhaalmoment
48 Nm
48 Nm
86 Nm
210 Nm
210 Nm
410 Nm
710 Nm
2500 Nm
2500 Nm
Aanhaalmoment
11 Nm
25 Nm
25 Nm
86 Nm
86 Nm
210 Nm
210 Nm
®
W
