Inspectie/onderhoud
6
Inspectie-/onderhoudswerkzaamheden aan de reductor
6.6.4
C: Wormwielreductor S37 zonder oliepeilschroef en montagedeksel
Oliepeil
controleren via
afsluitdop
74
De reductor S37 heeft geen oliepeilschroef en geen montagedeksel en wordt daarom
via de controleboring gecontroleerd.
1. Let op de aanwijzingen in het hoofdstuk "Voorbereiding van inspectie-/onder-
houdswerkzaamheden" (→ pag. 63).
2. Stel de reductor in bouwvorm M5 of M6 op. D.w.z. met de controleboring naar boven.

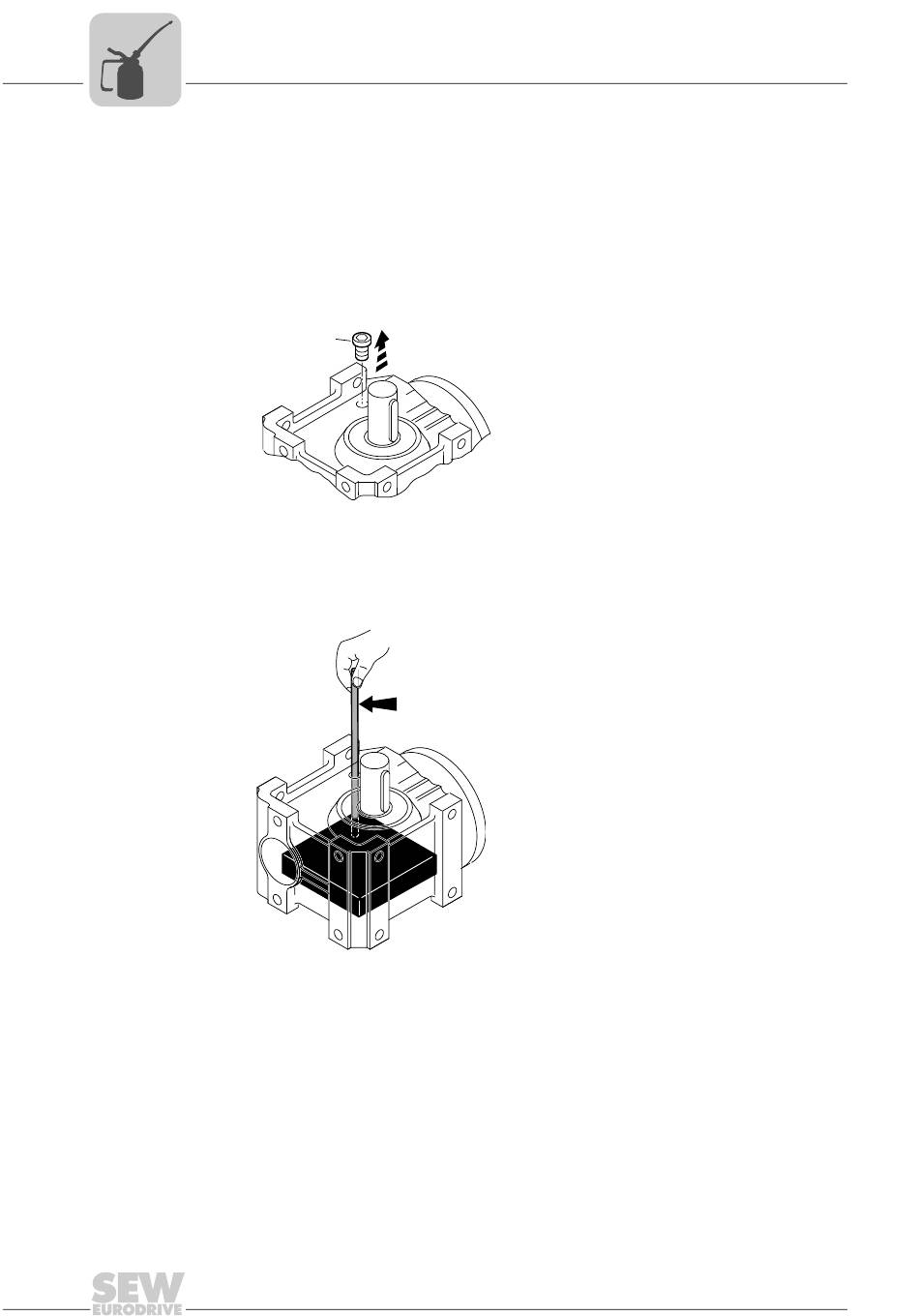

3. Draai de afsluitdop [1] eruit (zie volgende afbeelding).
[1]
4. Leid de peilstok verticaal door de controleboring tot op de bodem van de reductorbe-
huizing. Trek de peilstok weer verticaal uit de controleboring (zie volgende afbeelding).
90°
Technische handleiding – reductoren typeseries R..7, F..7, K..7, S..7, SPIROPLAN
18655371
18658699
®
W
