4.5.4
SPIROPLAN
W-reductor

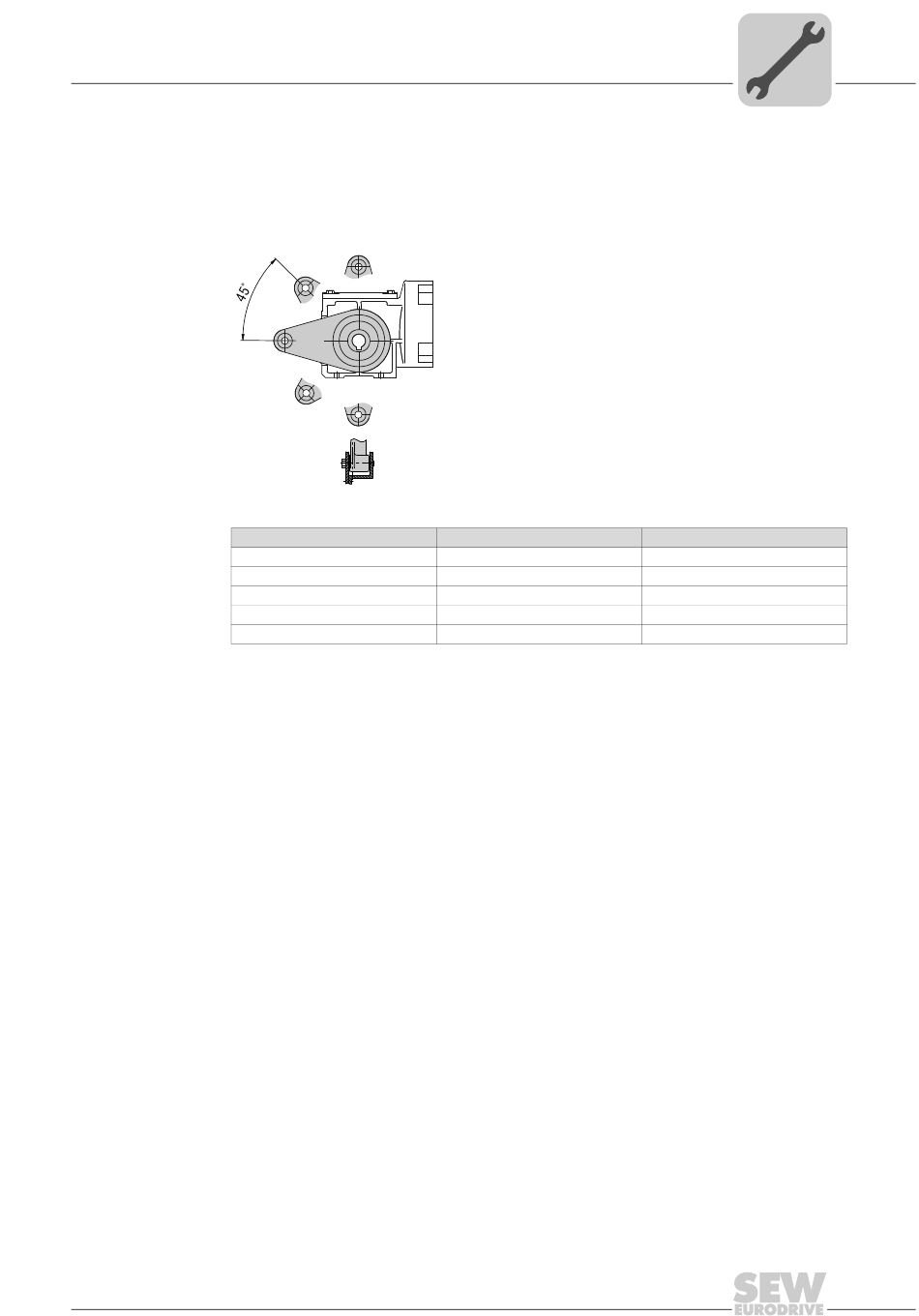

De volgende afbeelding laat de reactiearmafsteuning bij SPIROPLAN
zien.
•
Reductor
WA10
WA20
WA30
WA37
WA47
Technische handleiding – reductoren typeseries R..7, F..7, K..7, S..7, SPIROPLAN
Reactiearmen voor opsteekreductoren
Bus [1] aan beide zijden afsteunen.
[1]
211489547
Mechanische installatie
Bouten
4 x M6 × 16 - 8.8
4 x M6 × 16 - 8.8
4 x M6 × 16 - 10.9
4 x M8 × 20 - 10.9
4 x M10 × 25 - 10.9
®
W
®
W-reductoren
Aanhaalmoment in Nm
11
11
15
35
70
4
29
