4.8.2
Demontageaanwijzingen
Gevaar voor klemraken en beknellling door ondeskundige demontage van zware
onderdelen.
Gevaar voor letsel.
•
•

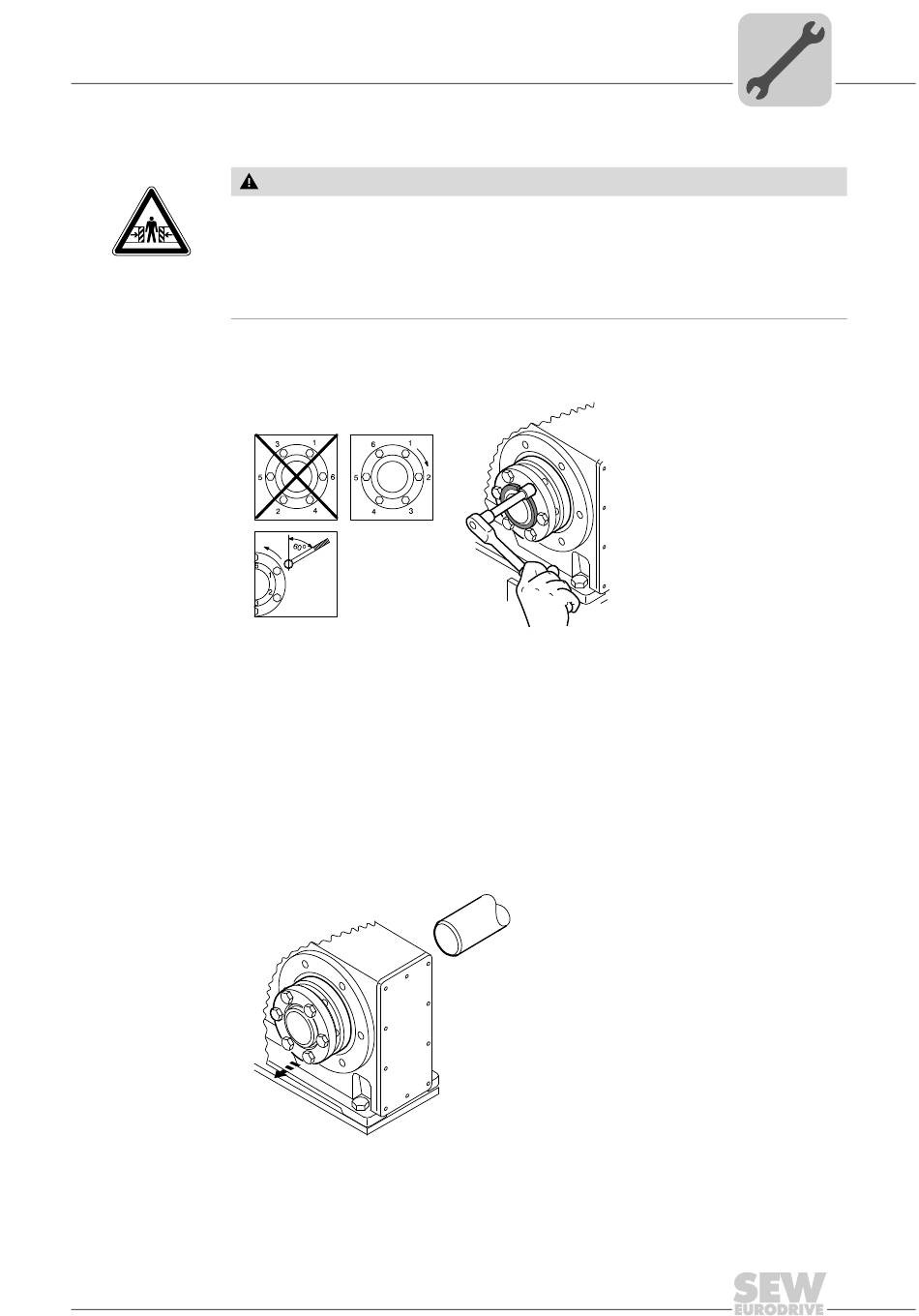

1. Draai de spanbouten achtereenvolgens een kwart slag los om te voorkomen dat de
2. Draai spanbouten gelijkmatig en in volgorde los.
3. Demonteer de conische stalen bus.
4. Trek de reductor van de as af.
5. Trek de krimpschijf van de naaf.
Technische handleiding – reductoren typeseries R..7, F..7, K..7, S..7, SPIROPLAN
VOORZICHTIG!
Krimpschijf deskundig demonteren.
Onderstaande demontageaanwijzingen in acht nemen.
buitenringen kantelen.
Draai de spanbouten er niet helemaal uit.
Gebruik hiervoor de buitenringen zo nodig als aftrekmiddel als volgt:
– Verwijder alle spanbouten.
– Schroef het juiste aantal bouten in de draadgaten van de krimpschijf.
– Laat de binnenste ring tegen de reductorbehuizing steunen.
– Trek de conische stalen bus er af door de bouten aan te halen.
Mechanische installatie
Opsteekreductor met TorqLOC
212013963
2903780235
®
