Mechanische installatie
4
Reductor met volle as
Voorkomen van
hoge radiale
krachten
4.4.2
Koppelingen monteren
26

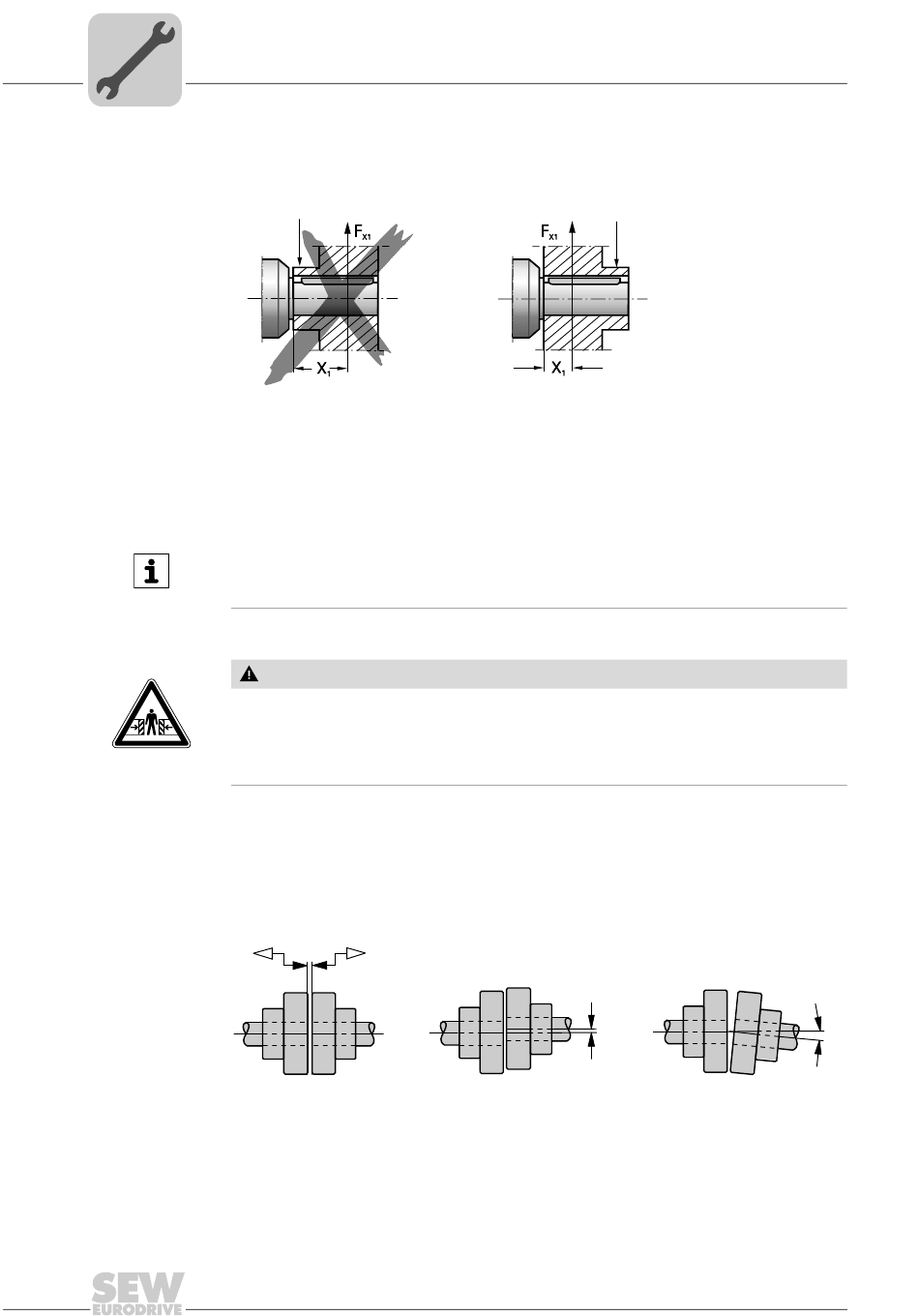

Ter voorkoming van hoge radiale krachten: monteer de tand- of kettingwielen zo moge-
lijk volgens afbeelding B.
[1]
[A]
[1] Naaf
[A] Ongunstig
[B] Juist
AANWIJZING
De montage is eenvoudiger als u het overbrengingscomponent vooraf insmeert met
een glijmiddel of kortstondig verwarmt (80 tot 100 °C).
VOORZICHTIG!
Aandrijf- en overbrengingscomponenten, zoals riemschijven, koppelingen, bewegen
snel tijdens het bedrijf.
Gevaar voor klemzitten en beknelling.
•
Overbrengingscomponenten afdekken met een aanraakbeveiliging.
Voer bij de montage van koppelingen de volgende compensatie conform de specifica-
ties van de fabrikant uit.
a) Maximum- en minimumafstand
b) Asafwijking
c) Hoekafwijking
a)
Technische handleiding – reductoren typeseries R..7, F..7, K..7, S..7, SPIROPLAN
[1]
[B]
211364235
b)
c)
211395595
®
