Inspectie-/onderhoudswerkzaamheden aan de reductor
6.6.3
B: Rechte, vlakke, SPIROPLAN
Oliepeil
controleren via
montagedeksel
70
®
-reductor zonder oliepeilschroef met montagedeksel
Het oliepeil wordt bij reductoren zonder oliepeilboring via de opening in het montage-
deksel gecontroleerd. Ga als volgt te werk:
1. Let op de aanwijzingen in het hoofdstuk "Voorbereiding van inspectie-/onder-
houdswerkzaamheden" (→ pag. 63).
2. Stel de reductor in de volgende bouwvorm met de montagedeksel naar boven op:
– R07 - R57 in bouwvorm M1
– F27 in bouwvorm M3
– W10 - W30 in bouwvorm M1

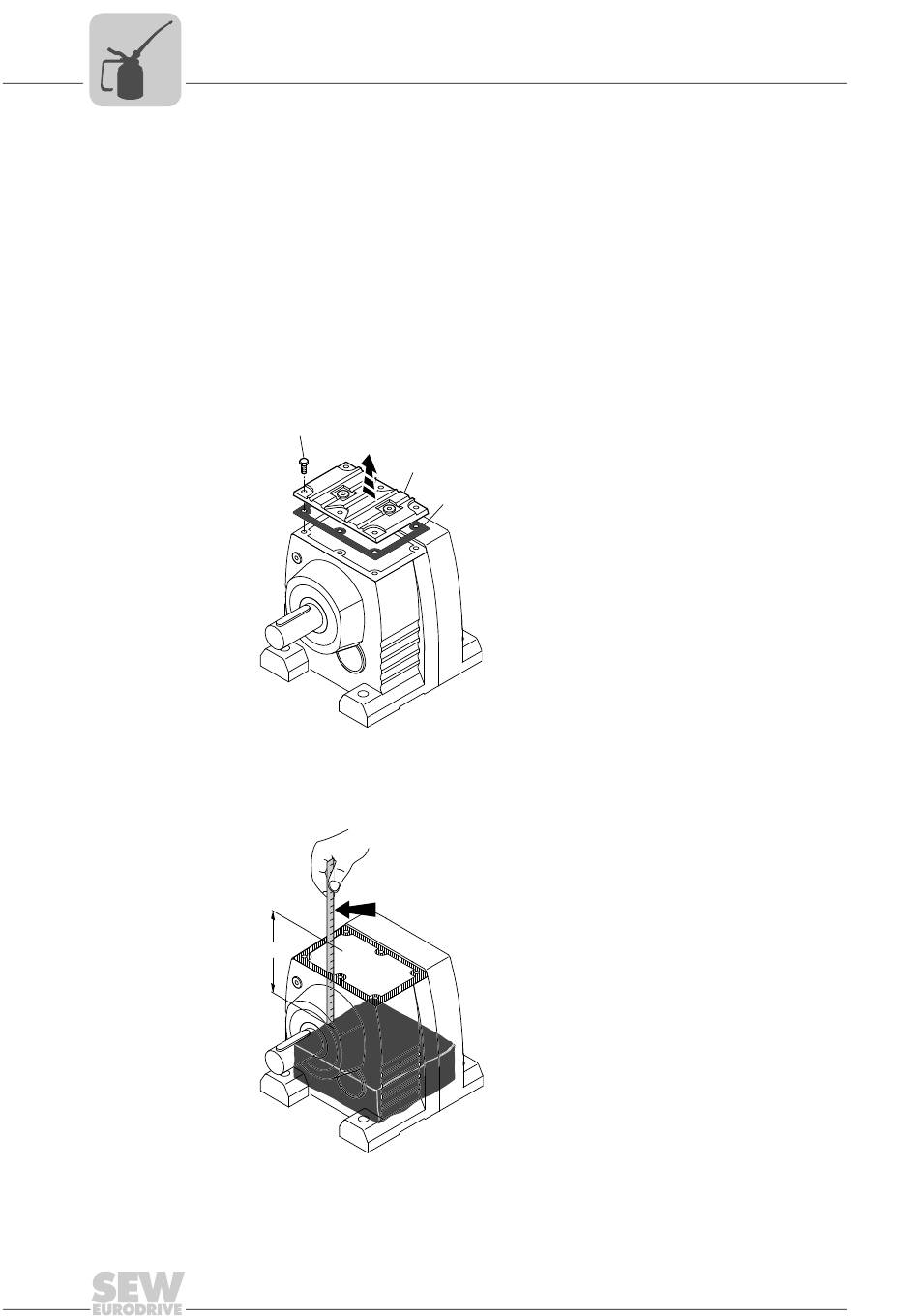

3. Draai de schroeven [1] van de montagedeksel [2] los en verwijder de montagedeksel
[2] met de bijbehorende afdichting [3] (zie volgende afbeelding).
[1]
4. Bepaal de verticale afstand "x" tussen oliepeil en afdichtingsvlakken van de reduc-
torbehuizing (zie volgende afbeelding).
90°
X
Technische handleiding – reductoren typeseries R..7, F..7, K..7, S..7, SPIROPLAN
[2]
[3]
18643211
18646283
®
W
