7
De ultrasone spuitboom-
sensors monteren
Benodigde onderdelen voor deze stap:
2
Ultrasone spuitboomsensor
2
Beugel
2
Programmeerplug
2
Deksel sensor
2
Behuizing onderste sensor
2
Dopbuisje
2
Beschermbeugel van sensor
2
Sensorkabel (4 m)
4
Grote moer
6
U-bout
8
Borgmoer (¼")
8
Bout (5/16" x ¾")
4
Bout (5/16" x 1¼")
12
Borgmoer (5/16")
12
Kabelklemband

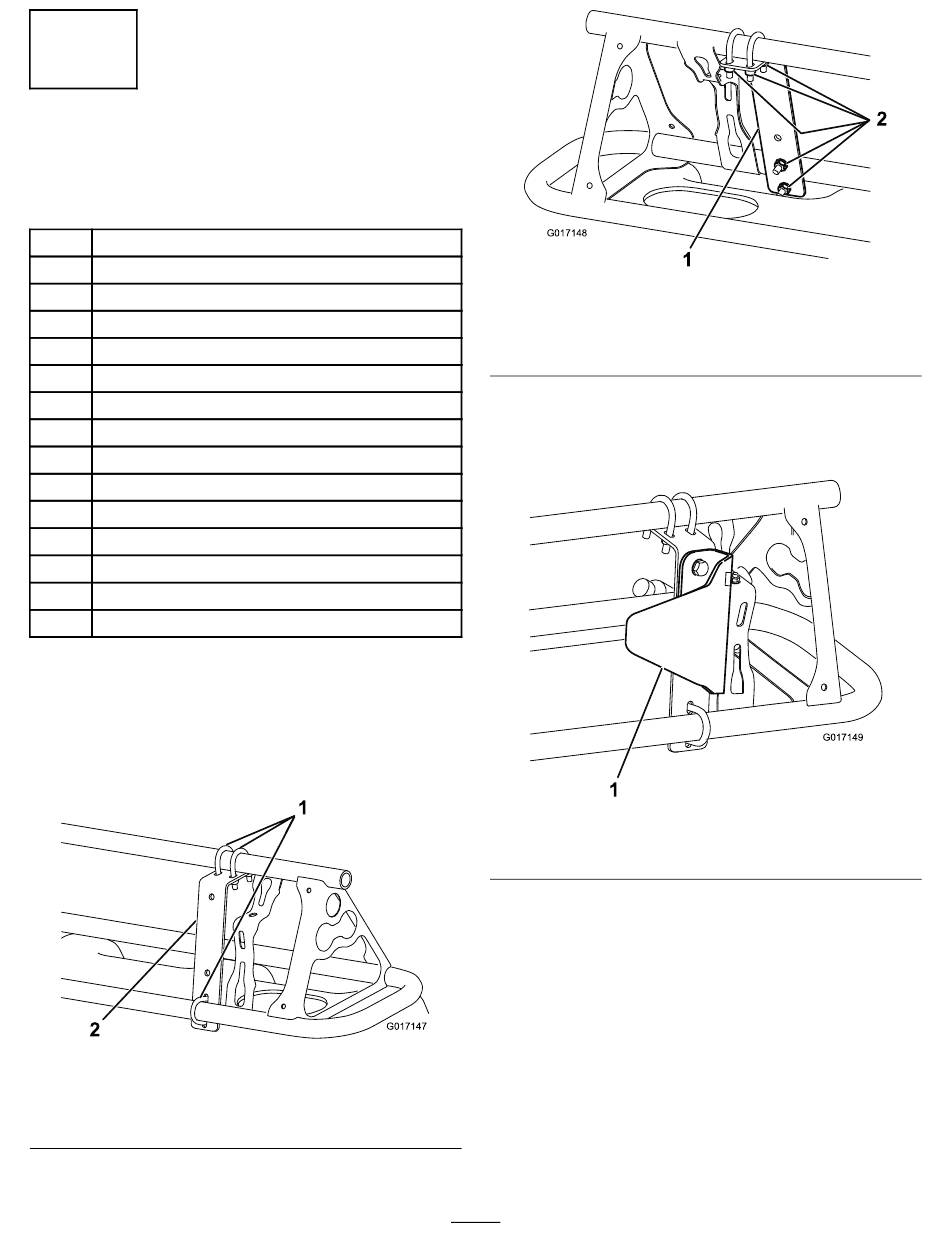

De sensorbeugel monteren
1.
Monteer bij de buitenste spuitdop aan
de voorkant van elke spuitboom een
montagebeugel
(Figuur 15
gebruik 3 U-bouten en 6 borgmoeren (¼").
Figuur 15
Vooraanzicht
1. Montagebeugel (2)
en
Figuur
16);
g017147
2. U-bout (6)
1. Montagebeugel (2)
2.
Monteer de beschermbeugel van de sensor op
de montagebeugel met 2 bouten (5/16" x ¾") en
2 flensmoeren (5/16") zoals getoond in
17.
1. Beschermbeugel van de sensor
3.
Breng het bevestigingsmateriaal van de sensor
aan op de beschermbeugel van de sensor;
gebruik hierbij 2 bouten (5/16" x ¾") en 2
borgmoeren (5/16") zoals getoond in
(voor een onbedekte spuitboom) of
(voor een bedekte spuitboom).
10
Figuur 16
Achteraanzicht
2. Borgmoer (¼") (12)
Figuur 17
Figuur 19
g017148
Figuur
g017149
Figuur 18
